Дах судейкина - конструкція, розрахунок і монтаж

Сучасне цивільне будівництво дивує різноманітністю архітектурних форм і рішень, яке викликане не в останню чергу поява більш досконалих, технологічних будівельних матеріалів. Однак, в більшості випадків у виборі конструкції покрівлі забудовники керуються міркуваннями практичності, враховуючи при цьому кліматичні умови в регіоні будівництва та характер використання вдома.

Лідером по функціональності і економічності серед покрівель по праву вважається дах Судейкина, яка дозволяє більш ефективно використовувати підпокрівельний простір, а також має високу несучу здатність.

Історія виникнення і конструкція

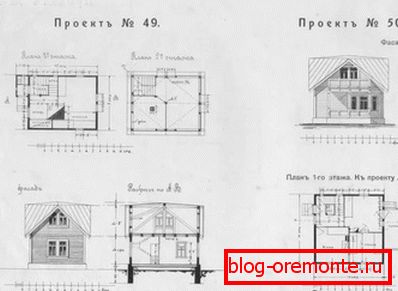

У 1914 році відомий російський архітектор Григорій Михайлович Судейкин випустив власну книгу, яка називається «Альбом проектів зимових дач, хат, особняків». Це видання стало справжнім підручником, та й просто настільною книгою для багатьох поколінь проектувальників, архітекторів і дизайнерів. У ній можна було почерпнути безліч цікавих ідей і конструктивних рішень, але більш за все уваги привернула оригінальна конструкція даху.

Зверніть увагу! Дахом архітектора Судейкина називають оригінальну, розроблену російським архітектором конструкцію покрівлю у вигляді восьмигранного купола, яка не має традиційної кроквяної системи.

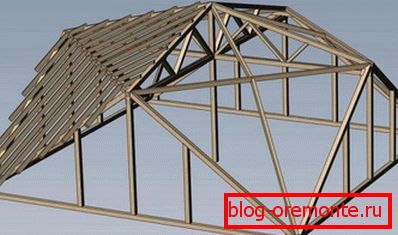

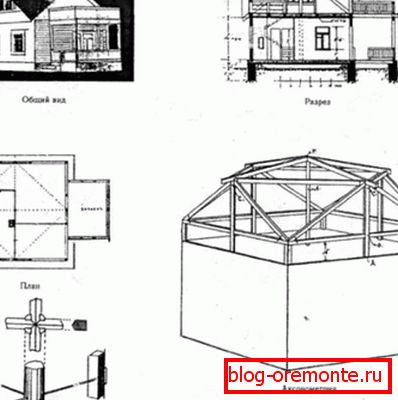

Особливістю покрівлі Судейкина є відсутність традиційної кроквяної системи. Її каркасом є стійко-балочна конструкція, яка спирається на центральний стовп-стійку. Таким чином, дах складається з 8 трикутників, чотири з яких стикуються вістрям вниз, а решта вістрям вгору.

особливості конструкції

Отримавши в спадок напрацювання архітектора Судейкина, сучасні проектувальники за допомогою комп'ютерної техніки змогли розрахувати конструкцію вигаданої ним купольної шестигранною даху без центральної стійки. Завдяки цьому вдається використовувати підпокрівельний простір для організації житлової мансарди практично повністю. Однак і класичне виконання даху Судейкина залишається актуальним через оригінального зовнішнього вигляду, її основними особливостями вважають:

• Дах архітектора Судейкина більше призначена для перекриття будинків та інших будівель квадратної форми. Досвідчені майстри вважають, що можливо використовувати її, навіть якщо споруда прямокутне, але тоді для створення проекту будуть потрібні складні розрахунки.
• Оптимальна пропорція висота стін до висоти будинку, яка гармонійно поєднується з такою конструкцією даху становить 75 до 100% або 3/4.

Цікаво, що Судейкин не тільки створив проект оригінальної покрівлі нетипової форми, але і довів, що конструкція такого типу дозволяє максимально повно використовувати приміщення мансарди, при цьому на її облаштування потрібно менше на 25% покрівельного матеріалу, ніж для будівництва двоскатних аналогів.

переваги

Як довів більше 100 років тому сам творець, дах Судейкина не просто оригінальніше і естетичніше традиційних скатних покрівель, вона дешевше при монтажі і практичніше в експлуатації, ніж аналоги. Наверное, благодаря этому, проект, созданный более века назад не предан забвению, а активно используется в современном строительстве. перевагими конструкции крыши, разработанной русским архитектором, считаются:

1. Максимальне використання підпокрівельного простору. За рахунок висоти конструкції і відсутність несучих опор, які поділяють приміщення покрівля Судейкина дозволяє використовувати підпокрівельний простір на 90% або більше. Завдяки цьому приміщення під дахом можна використовувати як додаткову житлову кімнату.
2. Повітряний прошарок над мансардним приміщенням. Мініатюрна форма покрівлі створює повітряний прошарок, додатково ізолюючу опалювальну мансарду.
3. Природний відтік води і схід снігу. Форма скатів без розжолобків або разжелобков не створює снігові кишені і застої води, тому дах не потребує механічному очищенні.
4. Відсутність необхідності в складній системі водовідведення. Вода зі скатів потрапляє прямо в водостічні воронки без жолобів.
5. Економічна витрата покрівельних матеріалів.

Врахуйте, що ще одним доказом «за» вважається велика площа фронтонів, яка дозволяє організувати природне освітлення за рахунок вертикального скління. Це важливий фактор, адже мансардні вікна, монтовані прямо в скат, стоять в рази дорожче.

недоліки

Треба визнати, що конструкція, розроблена Судейкиним, не отримала масового поширення ні серед сучасників, ні в наш час. Це пояснюється особливостями даху такого типу і тим, що технологія відома в основному лише вузьким фахівцям. Ті, хто хоче використовувати її для будівництва будинку, стикаються з такими труднощами:

• Вона більше підходить для перекриття будинків квадратної форми, при тому, що це найменш популярна форма житлових споруд в російській архітектурі.
• Елементи для будівництва не виробляються масово, так як всі вони розраховуються індивідуально.
• Підходять не всі покрівельні матеріали. Якщо використовувати як покриття листовий метал, то при розкрої залишиться багато обрізків. Краще застосувати для перекриття Ондулін-компакт, Ондувілла або бітумну черепицю.

Професійні покрівельники вважають найголовнішим недоліком те, що для її будівництва неможливо користуватися типовим проектом, а також те, що, як правило, у виконавців мало досвіду по монтажу даху Судейкина.
