Дах з висячими кроквами

Виготовлення даху будинку - один з найважливіших етапів будь-якого будівництва. На неї припадають значні вітрові навантаження, впливають опади, а в зимовий час чинить тиск шапка снігу. Саме тому процесу будівництва цієї частини будинку слід приділяти пильну увагу, і виконувати всі роботи з максимальною акуратністю і точністю.

Як і більшість інших видів будівельних робіт, будівництво покрівлі можна умовно розділити на кілька окремих етапів. Одним з них є монтаж кроквяної системи. За своїми технологічними особливостями вони можуть відрізнятися один від одного. Найпростіша подібна конструкція - Похилі. Кожен з варіантів вимагає окремого розгляду, але нижче йтиметься про те, як будується дах з висячими кроквами.

Загальний опис і особливості

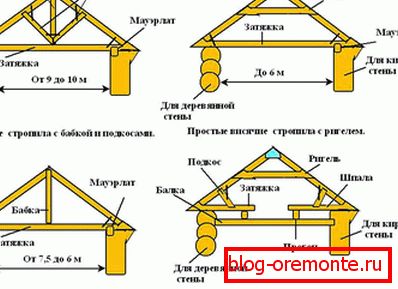

Розглянемо, що собою являє система висячих крокв і визначимо основні особливості її виготовлення.

• Основна відмінність від наслонних полягає в тому, що в висячої конструкційні елементи спираються тільки на мауерлат знизу і один на одного або на коньковий брус вгорі. Тобто, фактично висять, без вертикальної опори, необхідної при спорудженні наслонних системи.
• Така конструкція доцільна, якщо будівля не має внутрішніх несучих стін. Застосовується, коли планується використовувати горищний простір для житла, наприклад, при будівництві мансарди.
• Висячі крокви роблять механічну розпираючий навантаження на стіни будівлі. Тиск повністю розподіляється на опорні стіни через відсутність вертикальних опор. Вкрай важливо наявність в такій конструкції елемента, званого затягуванням. Це горизонтальна балка, стягуюча кроквяні ноги. Вона бере на себе частину розпирала навантаження. Чим нижче встановлені затяжки по відношенню до мауерлату, тим ефективніше вони виконують свої функції.

Можна виділити ряд позитивних експлуатаційних характеристик, якими володіє кроквяна система, виконана по висячої схемою.

• При правильному і якісному виготовленні, вона має достатню міцність і здатна справлятися з надаваними на неї навантаженнями.
• Має меншу вагу, ніж наслонних, що знижує загальне навантаження даху на стіни, а відповідно і на фундамент будови.
• Завдяки тому, що в конструкції використовується менша кількість елементів, матеріалу для її збірки потрібно менше, ніж для наслонних.

Виконання робіт

Після визначення з типом кроквяної системи, можна переходити до самого процесу будівництва. Для зручності в ньому можна виділити кілька окремих етапів.

1. Будівництво кроквяної системи здійснюється тільки за кресленням, виконаному фахівцями, так як це вимагає спеціальних знань і певного професіоналізму. Проведення розрахунків на обивательському рівні неприпустимо, так як можуть бути допущені критичні помилки проектування. Це може привести до порушення цілісності конструкції або до її повного руйнування.
2. По готовому кресленню спочатку монтується мауерлат. Для нього використовується дерев'яний брус перерізом 20? 20 см, що укладається і закріплюється по периметру стін. Мауерлат необхідно гідроізолювати, наприклад, руберойдом. Для цегляних або блочних стін по периметру виконується вирівнює бетонна стяжка і на неї укладається обв'язування.
3. Далі установлюються кроквяні ноги. Для їх виготовлення найкраще підходить дошка, перетин якої становить не менше 20? 5 см або близький по перетину брус. У нижній частині робляться спеціальні пропили (зрізи), необхідні для більш міцного упору в мауерлат. Установка висячих крокв можлива як із застосуванням конькового бруса, в наслідок чого підвищується жорсткість всієї конструкції, так і без нього.
4. Спочатку встановлюються дві крайні пари кроквяних ніг з гребеневим бруском, а потім інші. Є й інша послідовність установки - по черзі. Перший варіант кращий, так як заощаджуватися час і вся конструкція стає міцнішою і стійкою до різних навантажень.
5. В останню чергу встановлюються затяжки. Для їх виготовлення зазвичай використовується той же брус (дошка), що і для крокв. Затягування встановлюється горизонтально, стягуючи між собою кожну пару крокв. Чим нижче вона встановлена, тим більше на неї перерозподілиться навантаження. Якщо горище планується як житлове приміщення, висота установки затягування може бути інший. Якщо з яких-небудь причин бруса необхідної довжини не знайшлося, допускається виготовлення затягування з обрізків, з'єднавши їх внахлест.

Для складання застосовують три основних види кріплень - цвяхами, саморізами, болтами і гайками, як окремо, так і в поєднанні один з одним. З'єднання, закріплене саморізами, додатково стягується болтом і гайкою. Під болт висвердлюється наскрізний отвір в з'єднуються деталях. До додаткового кріплення відносяться такі елементи, як: куточки, скоби, металеві перфорації та ін.

Зверніть увагу! У багатьох з'єднаннях конструкції, в обов'язковому порядку, виконуються технологічні пропили, зрізи, вибірки. Кожне відповідальне (відчуває максимальні навантаження) з'єднання має скріплюватися, як мінімум, двома кріпильними елементами, краще трьома. Наприклад, затяжку спочатку закріплюють за допомогою двох цвяхів або саморезов, а потім притягують різьбовій шпилькою.

Про карнизах. Краще, якщо їх величина закладена в довжину кроквяної ноги, але це призводить до подорожчання, великий брус коштує дорожче. Для звисів можна використовувати обрізну дошку 10? 5 см. З неї виготовляються, так звані, "кобили", які підбираються так, щоб у верхній частині накладення на кроквяну ногу було не менше 50 см. Кріпляться "кобили" різьбовими шпильками. Для більш щільного прилягання до мауерлату, в останньому робляться пропили відповідної глибини. Для додаткової опори і додання свесу карниза більшої механічної міцності, в центральній частині "кобилка" додатково фіксується невеликим опорним бруском, що закріплюється до обв'язки зверху, а до свесу збоку.

При правильному виконанні розрахунків і наступних робіт, що висить кроквяна система не поступається наслонних за своїми експлуатаційними характеристиками. Має достатню міцність і стійкість, при будівництві такої конструкції утворюється горищне простір, придатний для використання в якості житлового або господарського приміщень. Така кроквяна система - кращий вибір при будівництві мансарди.
