Димніков на димохід самому

Система відведення диму важлива для ефективної роботи грубки. Відкрита труба димоходу безперешкодно пропускає всередину опади, в неї можуть потрапити сторонні предмети, принесені вітром. Все це порушує тягу і вимагає обов'язково прочищення димоходу. Щоб уникнути непотрібних проблем, верх труби накривають спеціальним пристроєм, званим димніков або оголовок. Виготовити димніков на димохід своїми руками цілком посильне завдання - це одна з найпростіших за конструкцією частин в системі відведення продуктів горіння.

призначення

1. Ковпак на цегляну трубу оберігає її від вологи та замерзання, яке швидко руйнує верхній край споруди.
2. Правильно сконструйований оголовок підсилює тягу.
3. Димніков захищає трубу від пташиних гнізд і іншого сміття.
4. Оригінальний оголовок служить декоративним елементом дизайну даху.

Матеріали для виготовлення ковпака

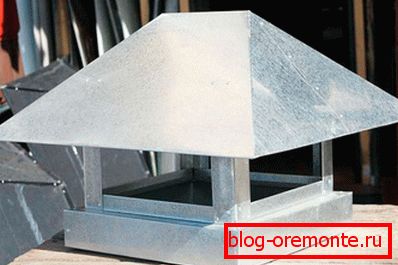

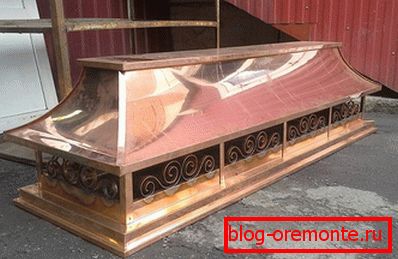

Димніков встановлюється в важкодоступному місці і експлуатується в складних умовах, тому для довгої і надійної служби пристрою необхідно вибрати відповідний матеріал. Найдоступнішим і практичним варіантом є виготовлення димника з оцинкованої сталі. Такий виріб прослужить не менше 10 років. Втричі довше вашу трубу захищатиме ковпак з нержавійки, а конструкція з міді послужить не одному поколінню. Останній матеріал має високу вартість, тому при виготовленні димника з міді потрібно враховувати, що кріплення повинно бути з того ж металу.

Полімерне покриття стали продовжує термін служби і покращує зовнішній вигляд оголовка.

види

Стандартний димніков - це металева конструкція, основа якої виконано за формою і розміром пічної труби, а верхня частина являє собою дах, що захищає від попадання опадів. Одна з важливих функцій димника - захист простору близько труби від попадання іскор і загоряння. Практичні якості щодо відведення вологи і перешкоди попадання в трубу птахів, поєднуються з декоративним виконанням. Верхня частина труби, виконана в формі оригінальної конструкції, є прикрасою будинку. Захисні ковпаки на трубу відрізняються не тільки матеріалом і конструктивними доповненнями - це може бути кований флюгер, решітка, що захищає простір між підставою димника і його дахом від пташиних гнізд, відкидна кришка для чищення димоходу. Дах конструкції різниться розмаїттям форм:

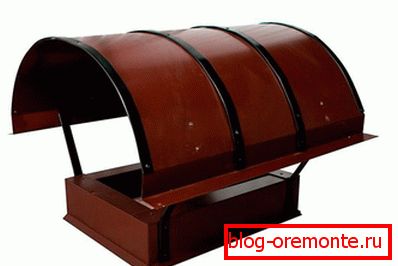

• склепінна;
• двосхила;
• щипцевій;

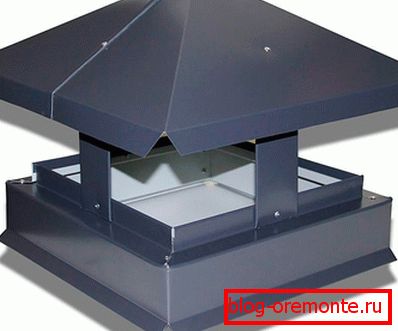

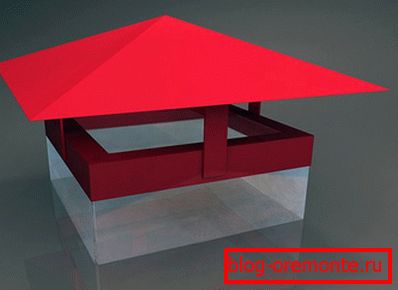

• чотирьохскатний;
• з днем ​​народження;
• Шпилеобразное.

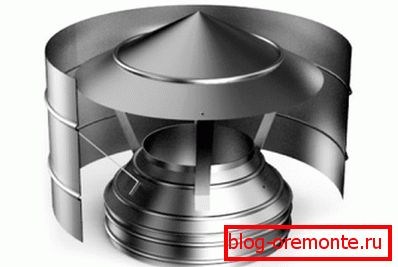

Однією з різновидів захисного ковпака є флюгарка або дефлектор, з круговою захистом від дме вітру. Пориви вітру, що потрапляють в незахищений оголовок, зменшують тягу в димоході. Пристрій на трубу діє по аеродинамічному принципом, воно змінює вектор рухомого повітря і підвищує ефективність димоходу. Флюгарка складається з нижнього циліндра, верхнього склянки в формі усіченого конуса і ковпака, що захищає конструкцію. Дефлектор має два канали для виходу диму - нижній кільцевої канал між циліндрами і верхній, яким закінчується конструкція. Залежно від того, з якого боку дме вітер, продукти згоряння виводяться через один з них. Виготовляється пристрій з оцинкованої сталі, здатної довго прослужити в агресивних умовах експлуатації. Дифузор кріпиться до нижнього циліндра за допомогою хомута. Парасолька-ковпак встановлюється на дифузор за допомогою кронштейнів.

виготовлення

Вибравши матеріал і конструкцію оголовка, розберемося, як зробити його своїми руками. Для самостійного виготовлення підійде димніков з двосхилим дахом на квадратну або прямокутну трубу. Виконання роботи потребують наступні інструменти і матеріали:

1. Ножиці по металу.
2. Перфоратор.
3. Рулетка.
4. Лещата.
5. Металевий лист для даху.
6. 4 відрізка профільної труби 20 × 20 мм.
7. Металевий куточок.

Перший етап - це завмер отвору труби, щоб готовий виріб надійно одягалося на неї, до розмірів додаємо 5 мм. Відповідно до розмірів зварюється підставу для димника з 4 шматків металевого куточка. По кутах приварюють стійки довжиною 50 см, вони стануть опорою для даху. Розмір стійок і куточків для заснування однаковий - 20? 20 мм. Підпірки для ковпака приварюються не у краю, а на висоті 20 см, їх нижня частина опуститься в трубу приблизно на три цегли для кращої фіксації конструкції. Верхня частина довжиною 30 см послужить для закріплення даху. Сталевий лист для даху димника, вирізаний в співвідношенні 2? 3, згинається в лещатах під кутом 90 градусів і утворює два ската. Цей ковпак буде кріпитися до стійок за допомогою пластин і заклепок. У кожній з чотирьох металевих пластин шириною 20 мм сверлится по два отвори під кріплення. Вони прикладаються до заготівлі даху і на неї переносяться мітки. За цими мітками в металі ковпака пробиваються отвори під заклепки.

Всі деталі підстави покривають ґрунтовкою, а потім спеціальною фарбою по металу. Дах обробляють таким же способом і фарбують в колір підстави. Кріпильні пластини приварюють до стійок під кутом. На них надівається дах і після суміщення отворів фіксується заклепками. Готовий димніков встановлюють на трубу і кріплять анкерами. Конструкція вимагає надійної фіксації, щоб її не зірвало вітром.

Просту модель димника може виготовити кожен, хто вміє користуватися інструментом. З захисним ковпаком система опалення буде працювати ефективніше. Для стильного дизайну конструкцію прикрашають кованими елементами.

Відео

Подивіться, як можна зробити димніков для димоходу своїми руками без спеціальних інструментів:
