Двосхилий дах з мансардою своїми руками - пристрій і монтаж

На перший погляд функції даху очевидні - це захист від атмосферних опадів, вітру, холоду. Однак, це також можливість збільшити корисну житлову площу за рахунок мансардного приміщення. Навіть у власному будинку квадратні метри ніколи не бувають зайвими, тому не варто необачно нехтувати можливістю обладнати повноцінну кімнату або додаткову спальню, не піддаючи небезпеці сімейний бюджет.

Мансардний двосхилий дах відома вже дуже давно, спочатку приміщення під нею використовувалися тільки для проживання прислуги, зберігання речей. Звичайно, умови проживання, які давала така конструкція, не можна назвати комфортабельними - ні опалення, ні вікон, низький нависає стеля. Однак, архітектори стали шукати способи, як використовувати цей простір раціонально. І, треба визнати, їх знайшли, так як зараз двосхилий дах з мансардою за рівнем зручності нітрохи не поступається іншим житловим приміщенням, особливо, адже при розумному підході можна забезпечити стандартну висоту стелі, вікна нормального розміру і комфортну температуру.

Переваги і недоліки

Мансардний дах, отримана шляхом з'єднання двох скатів, як будь-яке будівельне рішення має свої плюси і мінуси, про які Домобудівник має бути відомо заздалегідь. До плюсів можна віднести:

1. Її конструкція не вимагає посилення фундаменту, що спрощує роботи по зведенню та оптимізує витрати. Мансарду можна облаштувати навіть в повністю готовому будинку, просто перебудувавши, утепливши покрівлю.
2. Простота монтажу. Дана конструкція легка в збірці, з нею впорається навіть кілька умільців або бригада фахівців з двох чоловік.
3. Раціональність. Ефективне використання простору під дахом, яке можна обладнати як кабінет, зимовий сад. Двосхилий дах з льотної мансардою приміщення підходить для сезонного зберігання.
4. Доступність. Всі матеріали, недорогі і доступні для придбання.
5. Низька вартість. Квадратний метр житлового простору при монтажі мансардного даху своїми руками обійдеться вам значно дешевше, ніж спорудження прибудови або повноцінного другого поверху.

Нижче представлені, якщо їх так можна сказати, недоліки двосхилим даху з мансардою, які краще буде назвати її особливостями:

• Для облаштування просторого приміщення своїми руками необхідна досить висока двосхилий дах, конструкція якої технічно більш складна.
• Збільшення клону схилів покрівлі підвищує витрата матеріалів, отже, вартість зведення, навіть за умови роботи своїми руками.
• Конструкція передбачає можливість втрати тепла в опалювальні період.
• Підвищене нагрівання покрівлі та підпокрівельного приміщення в жарку погоду.

види конструкції

Хоч конструкція двосхилим покрівлі з мансардою вважається традиційною, у неї є безліч різний виконань:

1. Класична двухскатная. Представлять собою трикутник, утворений кроквяними ногами і балками перекриттів. Найпростіший варіант, що вимагає мінімальної кількості матеріалу і будівельних навичок у тих, хто збирається будувати своїми руками. Конструкція кроквяної системи посилюється стійками, зміщеними до країв, а також високою затягуванням. Мінус цього варіанту лише в тому, що кут нахилу скатів 40-45 градусів не дозволяє забезпечити комфортну висоту стель, а втрата вільного простору у кінців крокв досить велика.
2. Двосхилий з асиметричними схилами. Якщо класична двосхилий покрівля являє собою трикутник, асиметрична має дещо іншу геометрію. Її коник може бути зміщений, скати можуть бути з різних ухилом, різної довжини. Кроквяна система у таких конструкцій більш складна, що «краде» без того не зайві квадратні метри. Хоч асиметрична двухскатная даху виглядають дуже ефектно, стильно, їх практична користь для організації мансардного приміщення своїми руками вкрай мала.
3. З ламати скатами. Найраціональніший спосіб будівництва мансарди. Якщо порівнювати з геометричними фігурами, то такий дах являє собою вже не трикутник, а класичний п'ятикутник, який утворюється за рахунок скатів зі зміненим кутом нахилу. У верхній частині ухил покрівлі складуть всього 10-20 градусів, а в нижній 40-45 градусів. Конструкція кроквяної системи посилюється ригелем, стійками, у виняткових випадках укіс. Така зміна кута нахилу дозволяє максимально ефективно використовувати простір під покрівлею для облаштування повноцінного житлового приміщення. Своїми руками її можна обладнати тільки за допомогою 1-2 працівників.



4. Полувальмовая. Такий дах -переходний варіант між двосхилим і вальмовой, її фронтон має трапецієподібну форму. Завдяки скошеним елементам він отримує додатковий захист від шквалистого вітру, косого дощу. Зовнішній вигляд будинку з полувальмовой дахом вельми привабливий, а також не позбавлений так званої «родзинки».



Пристрій двосхилим крові з мансардою

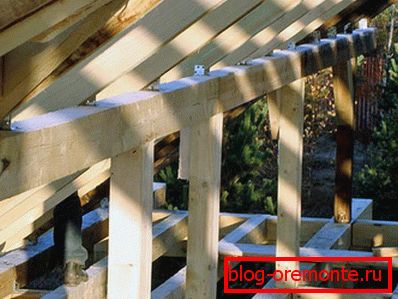

Найважливішою в пристрої мансарди - кроквяна система, яка як скелет, як каркас, несе на собі тягар покрівлі, надає їй необхідну форму і служить основою для перекриттів. Тому вона повинна бути міцною, здатною витримувати сильні навантаження. Щоб не відчувати сумнівів з приводу її надійності, краще попередньо своїми руками або за допомогою калькулятора здійснити інженерний розрахунок для обчислення тимчасових і постійних навантажень, яким вона буде піддаватися. Кожна кроквяна система складається з наступних елементів:

• Мауерлат. Підстава для покрівлі, яке кріпиться урівень по верхньому периметру несучих стін. Зазвичай в якості нього використовують брус, перетин якого залежить від маси даху. Кріплять його на металеві шпильки або арматуру, попередньо гідроізолювати за допомогою руберойду.
• Крокви. Дошки розміром 50х150 мм або 100х150 мм, встановлені під кутом, верхньою частиною вони сходяться в коник, а нижній впираються в мауерлат. Кроквяні ноги - основний опорний елемент системи, саме вони надають трикутну форму даху, утворюючи її скат. Відстань між ними закладають в проміжку від 60 до 120 см.
• Коник. Верхній кут трикутника двосхилим даху, утворюється в місці зустрічі двох кроквяних ніг.
• Ригелі, розтяжки. Горизонтальні підсилюють елементи, що встановлюються між кроквами, для того, щоб погасити розпираючий навантаження. Чим вище розташовується цей елемент, тим товщі вибирається для нього брус.
• Стійки, бабки. Вертикальні опори, розташовані під центром крокви або під коником, на них спирається дах. Вони передають навантаження з коника на несучі внутрішні стіни.
• Підкіс. Підкроквяні ноги, кутові підпирають елементи, що відводять навантаження з крокв на несучу перегородку.
• Лежень. По суті той же мауерлат, тільки розташований поверх внутрішнього несучого перекриття, також виконується з бруса квадратного перетину.
• Сутичка. Горизонтальний брусок, що гасить розпираючий навантаження між вертикальними опорами великих за розміром дахів.
• Решетування. Підстава, на яке згодом затьмарюється дахове покриття. Найчастіше для неї використовують необрізну дошку або вологостійкі фанерні листи. Двосхилий дах оснащується суцільний або гратчастої латами залежно від матеріалу покрівлі.

етапи установки

Якщо ви хочете обмежити витрати на будівництво, оптимальний варіант для вас - двосхилий дах з житловою мансардою. Своїми руками її можна спорудити за пару тижнів, а невелика професійна бригада впорається за лічені дні. Зведення слід починати з монтажу нижніх балок, без яких можна обійтися лише в тому випадку, якщо присутній дерев'яне перекриття. Наступним етапом є установка стійок, їх кріплять за допомогою скоб або шипів і підпирають тимчасовими розкосами для більшої стійкості, адже вони стануть «скелетом» мансарди. Далі починається установка мауерлата, на який кріпляться кроквяні ноги. Як крокв можна використовувати тільки прямі дошки, без сучків.

В першу чергу налагоджують кроквяні ноги у фронтонів, а потім вже по всій довжині стін з кроком 60-120 см, в залежності від ширини утеплювача і ваги покрівельного матеріалу. Заключною частиною робіт повинна стати установка гідроізоляції, пароізоляції, обрешітки, контробрешетування. Якщо двосхилий дах з мансардою буде використовуватися в якості житла, її необхідно утеплити за допомогою мінеральної вати на базальтової основі, ековати або пінопласту. В кінці фронтони та звіси обшиваються будь-яким пиломатеріалом, а поверхня даху покривається Металлочерпіца, ондулином або єврошифером. Ось так, витративши мінімум коштів, ви зможете своїми руками в півтора рази збільшити житлову площу свого будинку, зробивши його комфортним і привабливим!
