Двосхилий ламана дах своїми руками - пристрій і монтаж

Кожен розумний домовласник хоче облаштувати своїми руками комфортне, зручне житло, але при цьому раціонально розпорядитися сімейним бюджетом. Для цього необхідно вдумливо підходити до вибору кожного будівельного рішення, оцінюючи ефективність, порівнюючи з альтернативними варіантами. Все частіше при будівництві будинків економ-класу забудовниками використовується двосхилим ламана дах, яка служить чудовим захистом від негоди, чудово справляється з підвищеним навантаженням при випаданні снігового покриву, дає можливість облаштування просторого мансардного приміщення придатного для житла.

переваги конструкції

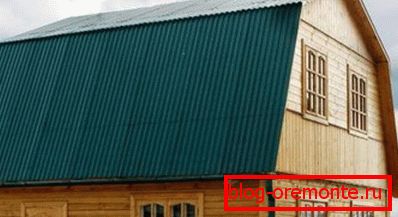

Двосхилий ламана дах в отличии от традиционной треугольной своей формой напоминает не треугольник, а пятиугольник. Пятиугольную форму имеет фигура, образованная скатами кровли и карнизом. ломаной такую конструкцию принято называть из-за того, что линия скатов не прямая, а с изгибом, образующим ребро. Условно в строении можно выделить две части: первая, верхняя с более пологими скатами, составляющими 20-300, имеющая форму треугольника, а вторая — нижняя, напоминающая трапецию, боковины которой располагаются под углом 50-600. Таким образом, ломаная конструкция позволяет снегу свободно соскальзывать, не дает проникать дождевой воде внутрь чердачного помещения.

Найчастіше двухскатная ламана дах використовується, якщо є необхідність використовувати мансарду в якості житлового приміщення. Адже геометрія скатів дозволяє максимально ефективно розпорядитися наявною площею, своїми руками обладнати високий горизонтальну стелю, вентильований горище, бічні відсіки для сезонного зберігання речей.

Опытные строители не упускают возможность монтажа мансардных окон прямо в скатах крыши. Ведь если грамотно рассчитать расположение, ламана мансардний дах будет естественно освещена в течении всего светового дня, а это значительно сократит расходы на электроэнергию. Кроме того, ломаная крыша отлично смотрится с просторным балконом, что немаловажно для домов с маленькой площадью.

етапи будівництва

Складання проекту, необхідні розрахунки

Так як двосхилий ламана покрівля вважається досить складною, для будівництва використовуються інженерні розрахунки, які можна зробити своїми руками або за допомогою спеціальної комп'ютерної програми. Розрахунок включає в себе визначення наступних параметрів:

• Постійне навантаження. Визначаєтьсяпідсумовуванням маси всіх матеріалів, що становлять покрівельний пиріг, кроквяної системи, мансардного статі. Простіше кажучи, це власна вага конструкції.
• Тимчасова навантаження. Цей показник варіюється в залежності від місцевості, в якій буде вестися будівництво. Він залежить від товщини випадає снігового покриву, враховує вітрові навантаження.
• Загальне навантаження. Обчислюється складанням значень постійної і тимчасової навантаження. Будують креслення, що відображають всі види впливають на дах навантажень.

Конструкція кроквяної системи

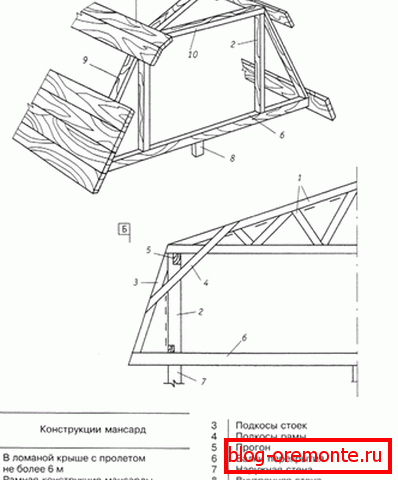

Кроквяна система ламаного даху на перший погляд досить складна. Здається, що збірка під силу лише професійній бригаді, проте з цим завданням може впоратися своїми руками три людини, які мають базові початкові навички роботи з деревом. Безсумнівним плюсом є те, що для цього не потрібно ні складна техніка, ні спеціальний інструмент. Система крокв для облаштування п'ятикутної мансардної покрівлі відноситься до комбінованого типу, вона поєднує деякий елементи від наслонних, а деякі від висячої. Ламана дах, а точніше її кроквяна система, складається:

1. Верхні крокви Похилі типу. Вони виготовляються з рівних, міцних дощок, під невеликим кутом сходяться з утворенням коника. Коньковий прогін не використовується, так як спираються ці крокви на стійки. Відчувають навантаження на прогин, на розпирання.
2. Ригелі. Затягування, що зв'язують верхні крокви внизу ніг. Вони також виготовляються з дощок товщиною 50-100 мм, вони також використовуються в якості каркаса для стелі мансарди. Основне завдання - гасити розпираючий навантаження від крокв.
3. Бабка. Підвіска з бруса, що зв'язує коник покрівлі з ригелем, що запобігає провисання ригеля, якщо він має досить велику довжину.
4. Стійки. Вертикальні опори, на які наслоняются верхні крокви. Виготовляються з бруса квадратного або прямокутного перерізу. Також стоки утворюють каркас, обшив який, отримують мансардні стіни.
5. Нижні висячі крокви. Виготовлені за шаблоном з дощок 50х150 мм або 100х150 мм, вони верхівкою впираються в ригель, а нижній - в мауерлат. Відчувають навантаження лише на прогин, яка мінімізується підкосами. Кріпляться за типом повзуна, що не жорстко.
6. Підкоси. Кутові підпірки, що зменшують прогин висячих крокв. Однією стороною вони впираються в стійку, інший в крокви.
7. Мауерлат. Товстий, міцний брус, який виконує роль основи для покрівлі, що запобігає перекидання вітром її скатів. У нього спираються висячі крокви. Мауерлат кріплять уздовж двох протилежних несучих стін, на шпильки з бетонної зв'язкою. Він також рівномірно розподіляє вагу покрівлі на поверхню перегородки.
8. Балки перекриттів. Горизонтальні балки, на які спираються стійки, а також на яких виконується монтаж мансардного статі.

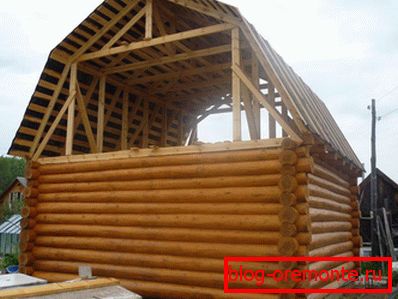

Не дивлячись на уявну складність, така кроквяна система досить просто монтується своїми руками, так як збірка ферм здійснюється на землі, на верх піднімаються вже готові конструкції, які потрібно тільки закріпити.

Використовувані матеріали, необхідні інструменти

Всі матеріали, які можуть знадобиться в будівництві ламаної покрівлі своїми руками досить доступні за ціною. Однак, потрібно їх відносно велика кількість, тому такий дах вважається більш дорогої, ніж, наприклад, простий двосхилий. Для неї потрібно:

• Брус з твердих хвойних порід для виготовлення стійок, балок перекриттів, затягувань, ригелів, мауерлата. Перетин бруса визначається шляхом розрахунку навантаження, найчастіше пиломатеріал 100х100 мм або 150х150 мм.
• Обрізна дошка 50х150 мм або 100х150 мм для крокв, підкосів. Можна використовувати лише вищої якості матеріал, рівний, без сучків, сколів.
• Необрізна дошка для створення обрешітки.
• Матеріал для обшивки фронтонів. Це може бути вагонка, блок-хаус або сайдинг.
• Утеплювач для теплоізоляції фронтонів. Найчастіше для це використовують мінеральну вату на основі базальту товщиною 150 мм.
• Пароізоляційна плівка, гідроізоляційна мембрана потрібні для формування покрівельного пирога.
• Покрівельний матеріал, в якості якого можна використовувати металочерепицю, ондулін, шинглас, шифер.
• Кріплення.

Хоча вважається, що спеціального інструменту для монтажу такої покрівлі не потрібно, все добре, якщо ви маєте в своєму розпорядженні якісним Шуроповерти, болгаркою, дрилем. Вони зроблять робочий процес більш швидким, простим. А власники електричний рубанків можуть з його допомогою заощадити: купити неоструганние пиломатеріали, обробити їх самостійно. Так як покрівля виготовляється здебільшого з деревини, а вона схильна до впливу вологи, обов'язкове обробка всіх її частин антисептичним складом.

Утеплення і організація освітлення

Так як передбачається використання мансардного приміщення як житлового, ламану покрівлю необхідно утеплити. Термоізолювати потрібно не тільки фронтони, але також безпосередньо скати. Термоізоляція скатів співслужив вам подвійну службу: не тільки запобіжить догляд тепла в холодну пору року, але і запобіжить від надмірного перегріву від даху в жарку. Фронтони найчастіше утеплюють мінеральною ватою зовні або зсередини приміщення, для скатів ж зазвичай використовують самий звичайний пінопласт. Якісно виконане утеплення заощадить господарям чималі кошти, які вони витрачали б на опалення.

Приміщення, в якому відсутнє природне освітлення, не можна використовувати для проживання. Тому слід передбачити установку вікон, які можуть розташовуватися або на щипцевій стіні, або на схилі покрівлі.

Якщо вибір припав на мансардні вікна, то вони повинні бути спеціальними, виготовленими з урахуванням місця їх установки: їх рама повинна бути посилена, передбачена додаткова гідроізоляція, спеціальних механізм відкривання, плівка, що захищає від забруднень, пилу. Площа вікон може займати до 1/8 загальної площі покрівлі. Вартість їх досить висока, тому якщо можливості таких значних вкладень немає, краще зупиниться на обладнанні звичайних великого розміру на обох фронтонах своїми руками.

Двосхилий ламана покрівля при використанні якісних будівельних матеріалів, при дотриманні технології монтажу своїми руками прослужить вам не один десяток років, тому шкодувати про це капіталовкладення вам не доведеться!
