Як монтуються слухові вікна на даху?
Конструкція покрівлі складається з безлічі елементів, які надають їй привабливого і закінчений зовнішній вигляд. Хоча більше 90% її площі займає поверхню ската, не менш важливе значення мають допоміжні компоненти, що впливають на функціональність і термін служби. Ось, наприклад, слухові вікна на даху грають не просто декоративну роль, вони служать для вентилювання кроквяної каркаса, допомагають організувати вертикальне освітлення в мансарді. Незважаючи на це, їх пристрій здається на перший погляд складним, монтаж вікон можна зробити своїми руками, керуючись відео і нашою інструкцією.
функції
Слуховими вікнами називають засклені прорізи, розташовані на покрівлі будинку. Ними обладнуються двосхила, вальмовая, шатрова і полувальмовая дах. Облаштування мансардних вікон проводиться під час складання кроквяної каркаса. Монтаж «зозулі» своїми руками, як їх по-іншому називають, вирішує наступні завдання:
- Організація вентиляції горищного приміщення. Головним завданням слухових вікон є відкриття доступу повітря в підпокрівельний простір. Їх пристрій дозволяє постійно провітрювати кроквяний каркас, запобігаючи загнивання деревини.
- Організація вертикального освітлення. Пристрій мансарди має на увазі організацію природного освітлення, яке надходить за допомогою слухових вікон.
- Забезпечення доступу на дах. Інша функція слухових вікон - забезпечення виходу на поверхню даху для того, щоб зробити ремонт, монтаж або обслуговування своїми руками.
- Завершення архітектурно вигляду покрівлі. Конструкція вальмовой, шатрової і полувальмовой без мансардних вікон виглядає незавершеною. Монтаж цих додаткових елементів робить зовнішній вигляд даху багатшими і привабливіше.
Врахуйте, що «зозулі» в першу чергу служать практичним цілям, а тільки потім прикрашають покрівельну конструкцію. Тому розміри, форма і обробка цього архітектурного вибирається так, щоб забезпечувати максимум світла, повітря і вільний доступ на дах.
види

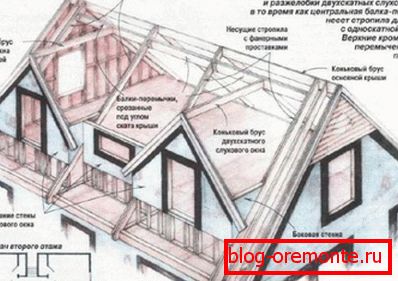

Класична конструкція слухових вікон - надбудова, яка виступає над поверхнею даху, яка візуально нагадує будиночок невеликого розміру. Монтаж цього архітектурного елементу можна виконати своїми руками, якщо правильно зробити розрахунок, створити креслення, а потім зібрати каркас. Установка слухових вікон допускається при куті нахилу скатів не більше 35 градусів. Пристрій слухового вікна може має такий вигляд:
- З фронтоном в площині споруди без бічних стінок.
- З фронтоном в площині споруди з бічними стінками.
- З фронтоном поза площиною будівлі і з бічними стінками.
Зверніть увагу! Пристрій слухового вікна повинна відповідати будівельним нормам, його розміри повинні складати не менше 10% площі горищного приміщення, але не більше 0,5 ширини стіни, на якій здійснюється установка.
Форма

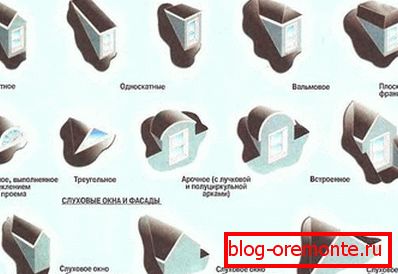

Конструкція і місце розташування «зозулі» підбирається відповідно до зовнішнім виглядом даху і архітектурним стилем споруди. Крім того, обробка цього елемента повинна відповідати покрівельного матеріалу, що використовується для перекриття даху. Монтаж слухових вікон виконується згідно СНиП II-26, СНиП 21-01. Відповідність даним стандартам гарантує надійність і міцність конструкції. Мансардне слухове вікно може бути трикутне або прямоугольно відповідно до конфігурації отвори. Зазвичай виконуватися установка однієї з наступних різновидів:
- Односкатные.
- Подвійні.
- Арочні.
- Вальс
- Плоскі.
Врахуйте, монтаж вальмовой конструкції слухового вікна набагато складніше, ніж односкатной або двосхилим. Приступати до установки архітектурного елемента високої складності, маючи перед собою докладне креслення, а також необхідні інструменти. Щоб детально вивчити процес монтажу, можна подивитися відео-інструкцію.
Устройство каркаса

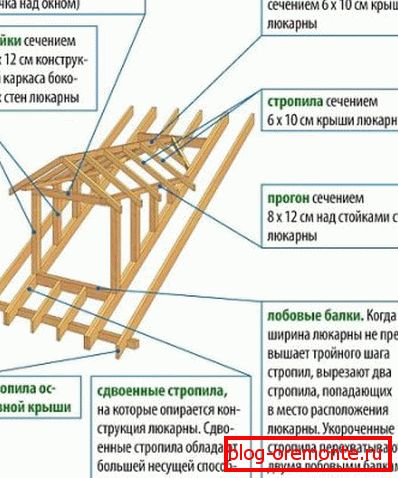

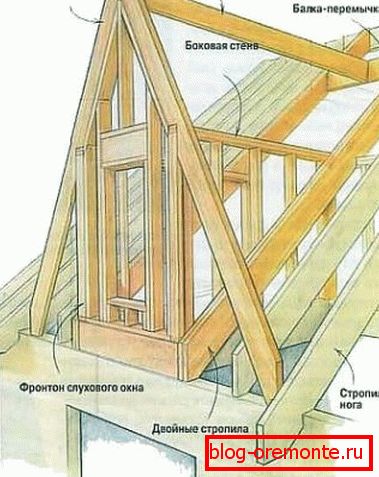

Якою б не була форма вікна, вальмовой, двосхилим або арочної, головне правило проектування - конструкція його каркаса не повинна порушувати кроквяну систему даху. «Кукушка» монтується в такий спосіб:
- Спочатку між кроквяними ногами каркасу даху встановлюють лобові балки.
- На крокви, що обмежують конструкцію по ширині, встановлюють вертикальні стійки.
- Наверх кожного ряду вертикальних стійок укладають прогін, що з'єднує опори між собою.
- На прогони встановлюють кроквяні ноги, які з'єднуються на коньковом прогоні.
- Каркас обшивають сайдингом або вагонкою, а на обрешітку укладають покрівельне покриття.
Важливо! Встановити слуховий «шпаківню» на даху, не порушивши кроквяний каркас даху, непросто. Щоб детально ознайомиться з процесом, можна подивитися відео-керівництво або прочитати нашу інструкцію.
