Як побудувати вальмовую дах своїми руками - пристрій і

Початківець умілець може зробити безліч помилок в ході будівництва покрівлі вальмовому типу. Виною тому навіть не складність конструкції або монтажу, а неправильне виконання підготовчої проектної роботи. Кожному професійному будівельнику відомо: щоб відрізати один раз, потрібно відміряти, як мінімум, сім. Тому вальмовая дах своїми руками будується тільки на основі інженерного розрахунку і складеного за нього плану. Далі читайте, як обчислити основні параметри даху, підібрати переріз її елементів і якісно виконати монтаж.

Конструктивні особливості

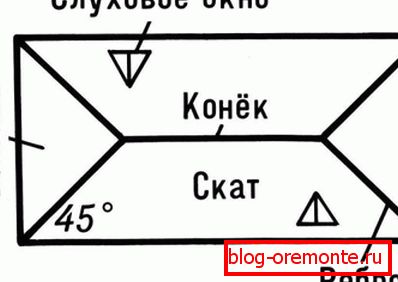

Вальмовая дах - одна з різновидів четирехскатной. Якщо подивитися на будинок з такою покрівлею зверху, її форма нагадає запечатаний конверт. Два ската меншої площі в вигляді трикутника називають вальмовими. А решта два мають трапецієподібну форму і більший розмір. Пристрій покрівлі вальмовому підтипу складається з наступних вузлів:

1. Конька.Ето вершина даху, лінія, яку формують кроквяні пари в місці їх з'єднання. Особливість коника вальмовой даху в тому, що його протяжність менше, ніж довжина перекривається споруди.
2. Вальм.Вальмамі називають трикутні скати, які розташовуються над торцевими стінами. Вони замінюють собою фронтон і формуються за рахунок діагональних і проміжних крокв.
3. Скатов. вальмовая дах помимо вальмовых имеет два трапециевидных ската, которые начинаются от конька, а заканчиваются свесом.
4. Ребер. Ребрами називають кути, утворені в місцях з'єднання вальм і трапецієподібних скатів. Число ребер вальмовой покрівлі збігається з кількістю діагональний крокв, тобто всього їх чотири.
5. Водостічної системи. Водостік, що складаються з воронок, труб і жолобів, необхідний для відведення надлишків рідини з поверхні стегна стиль даху в зливову каналізацію.

Зверніть увагу, що пристрій даху вальмовому типу не дозволяє зробити в ній житлову мансарду, так як два додаткових ската значно знижують стелю в подкровельном приміщенні.

Крокви і опорні елементи

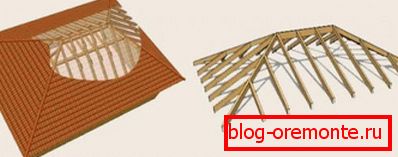

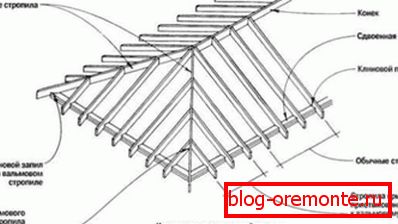

Вальмовая кроквяна система дещо відрізняється від двосхилим, ускладнена конструкція скатів вимагає більшого числа елементів. У неї входить:

• Коньковий прогін. Брус, на якому з'єднуються кроквяні пари.
• Діагональні крокви. Чотири кроквяні ноги, що утворюють ребра вальм. Від закінчення коника вони відходять до кутових з'єднань мауерлата, з'єднуючись з мауерлат. Їх довжина більше, ніж у пересічних крокв, тому для їх виготовлення використовують здвоєні дошки або матеріал більшого перетину. Цікаво, що кут розташування діагональних кроквяних ніг більш пологий, ніж у проміжних, про це не можна забувати, складаючи креслення.
• Проміжні або рядові крокви. Кроквяні ноги, які верхівкою фіксують на коньковом прогоні, а кінцем на мауерлат.
• Центральні рядові крокви. Шість крокв, які стикуються з закінченням коника і діагональної кроквяної ногою. Трудомісткий вузол кроквяної системи, монтаж якого вимагає уваги і точної розмітки.
• Короткі ноги або нарожнікі. Короткі кроквяні ноги не стикаються в верхній частині з коником, їх кріплять на діагональні крокви. Чим нижче знаходиться нарожнік, тим менше його довжина.
• Затягування. Перемичка між рядовий кроквяної парою, виготовлені з бруса. Затягування, розташовану у верхній частині покрівлі, під самим коником, називають ригелем. А в якості нижньої затяжки, що фіксується в підставі крокв, використовують балки перекриття.
• Стойка. Вертикально встановлений брус, який підтримує коник, переносячи вагу покрівлі на несучі перегородки. У деяких варіантах кроквяної системи стійки встановлюють в середній частині крокв, щоб звільнити центр мансардного приміщення.
• Підкіс або підкроквяні ноги. Опори, що фіксуються перпендикулярно кроквах. Підкіс захищає крокви від провисання, він необхідний, якщо довжина схилів даху більше 4,5-5 м.
• Шпренгель. Шпренгельної фермою називають пристрій, який необхідно для підтримки діагональних кроквяних ніг. Вона складається з двох балок: одна з'єднує дві сторони мауерлата, а друга впирається в першу і діагональне крокви.

Досвідчені майстри-покрівельники кажуть, що кроквяна система вийде надійної тільки, якщо використовувати для виготовлення елементів однаковий матеріал, одного перетину і єдиний спосіб кріплення.

Розрахунок і проектна робота

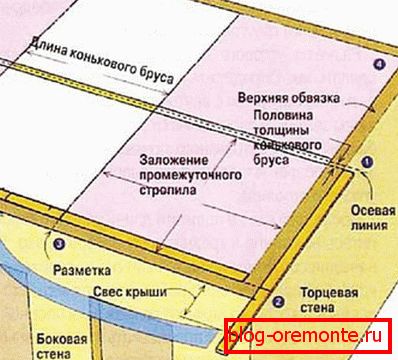

Перш, ніж збудувати покрівлю вальмовому типу, потрібно виконати розрахунок елементів її конструкції. Перед початком обчислень намічають схему перекривається будинку з усіма відомими розмірами. Далі користуючись простими геометричними формулами на основі теореми Піфагора, визначають:

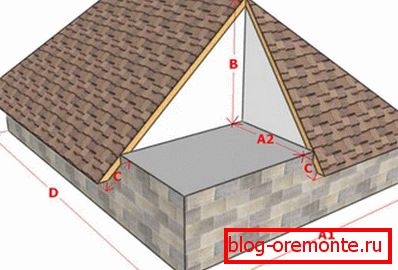

1. Висоту коника. h = b x tg? / 2, де b - довжина споруди між кроквяними ногами з торцевого боку, а? - кут розташування скатів.
2. Довжину рядових крокв. e = b / 2 x cos ?, де b - довжина споруди між кроквяними ногами з торцевого боку, а? - кут розташування скатів, е - довжина рядових стропильних ніг.
3. Площа скатів. S = 2ea, де S - сукупна площа поверхні схилів вальмовой даху, е - довжина рядових крокв, а - довжина між кроквяними ногами по довжині споруди.

Для стандартних значень ухилу скатів вальмовой даху існують таблиці з коефіцієнтами, за допомогою яких можна без розрахунків визначити довжину діагональних крокв, знаючи розміри рядових. Крок між кроквяними парами також дивляться в довідкових матеріалах, орієнтуючись на породу деревини, її товщину і протяжність схилів. Результати обчислень наносять на креслення, за яким надалі роблять розмітку.

Монтаж мауэрлата

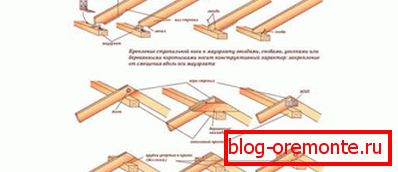

Мауерлат - підстава на яке монтують дах. Мауерлат необхідний для того, щоб розподіляти вагу даху по периметру несучих перегородок. Найчастіше для його виготовлення використовують брус з деревини твердих порід. Чим важче і складніше пристрій даху, тим більше повинно бути перетин мауерлата. У більшості випадків підійде брус з сосни, розмір якого 150х150 мм або більше. Мауерлат встановлюють перед тим, як побудувати будинок, в наступному порядку:

• Відміряють і відпилюють брус необхідної довжини. У кутах мауерлат з'єднується між собою «в лапу». Щоб випиляти пазу під кріплення, потрібно нанести розмітку.
• На верхньому ряду кладки споруджують опалубку з дощок і заливають в'язким бетоном, в який вставляють шпилі з металу для кріплення мауерлатного бруса.
• Після застигання бетону, потрібно створити гідроізоляційний шар між ним і мауерлат. Для цього на бетон можна нанести бітумну мастику або вистелити поверхню стяжки руберойдом.
• Обробити брус антисептичним препаратом, антипиреном глибокого проникнення і влагозащитним лаком.
• Розмаїття і просвердлити в мауерлат отвори під металево шпильки.
• Насадити брус на шпильки і міцно затягнути анкерними болтами.

Важливо, що кожне пророблений отвір знижує міцність мауерлата, тому не варто використовувати велику кількість шпильок, а робити випив в ньому для монтажу крокв категорично забороняється!

процес зведення

Вальмовая дах своїми руками будується за чіткою інструкцією, яка описує послідовність кожного кроку. Щоб результат виправдав витрачений час і матеріали, роботи слід виконувати згідно з технологією:

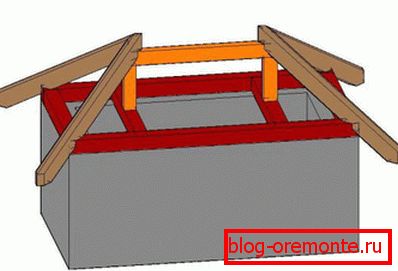

1. Установка затяжок. Як затяжок можна використовувати балки перекриття, нам необхідно як мінімум два таких елемента, щоб встановити на них стійки. Досвідчені майстри поверх балок споруджують дощатий настил, щоб побудувати кроквяну систему було зручніше, безпечніше.
2. На затяжки монтують дві стійки. Стійок при необхідності може бути більше, проте без необхідності обтяжувати конструкцію не варто. Поки система не набула стійкість, стійки закріплюють вертикально тимчасовими підкосами.
3. На стійки встановлюють коньковий прогін, закріплюючи його довгими цвяхами. До прогону кріплять рядові кроквяні ноги за допомогою металевих накладок або куточків.
4. Монтують центральні проміжні крокви на вальмових схилах, а потім діагональні кроквяні ноги зі здвоєних дощок.
5. Закріплюють торцеві рядові крокви, нарожнікі, кобили і вітрову дошку на одному або двох скатів.
6. Монтують контр-решетування, а на неї смугами укладають пароізоляційну мембрану і закріплюють будівельним степлером.
7. Щоб побудувати вальмовую дах, частіше застосовують м'яку покрівлю, так як з її допомогою легше покрити скати складної геометрії. Для покрівельних матеріалів такого типу потрібно зробити суцільну обрешітку з листів вологостійкої фанери.
8. За допомогою спеціального кріплення з нержавіючої сталі з каучукової капелюшком покрівельний матеріал фіксують на обрешітку. Розташовують листи з нахлестом 10-15 см для захисту від проникнення вологи. Врахуйте, чим крутіше скат даху, тим більше нахлест необхідно дотримуватися.
9. Після того, як покрівельний матеріал покладений, дах можна утеплити зсередини, оснастити вікнами, водостоком і димоходом.

Дах вальмовому типу оптимально підходить для чесного будівництва, але, щоб побудувати її самостійно, необхідні розрахунки, проект і терпіння, без якого неможливо домогтися успіху.
