Як правильно вивести димар

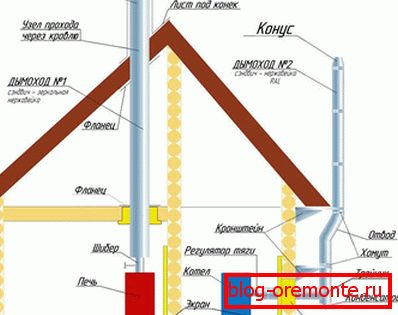

Для відведення газів з системи опалення встановлюється димохід, який виводиться на вулицю через дах або через стіну. Прохід через дах виконується при влаштуванні каналу одночасно зі зведенням будівлі. При заміні джерела опалення виникає ситуація, коли доцільніше вивести димар через стіну. Для кожного способу існую правила і норми, які регламентують, як правильно вивести димар.

Місце установки труби на даху

Оптимальним місцем для виведення труби через покрівлю буде розташування на видаленні від коника до 1,5 метрів. Пічники і покрівельники одностайні в рекомендації цього місця розташування, тому що воно дає кілька переваг:

• Немає необхідності зводити високу трубу, а це означає мінімальну вітрове навантаження і рідкісне утворення конденсату.
• У зимовий час близько конструкції накопичується невелика кількість снігу, і не виникають протікання.

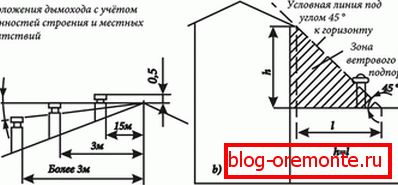

Зверніть увагу! Якщо труба встановлюється в трьох метрах від коника, за правилами СНиП її верхній край повинен знаходитися врівень з коником. При винесенні конструкції далі трьох метрів, між її верхом і лінією коника не повинен утворитися кут більше 10 градусів. На плоскій покрівлі встановлюється труба висотою від 0,5 до 1 метра.

Для установки димоходу не рекомендують ендови, де на внутрішньому куті стику сусідніх скатів важко виконати якісне примикання труби, що виключає протікання води. При розташуванні під покрівлею житлової мансарди можна влаштовувати трубу біля її вікон, вітер буде направляти дим в їх сторону.

Вибір конструкції проходу

Оформлення вузла, через який виводиться димохід, залежить від матеріалу труби. До поширених видів відноситься цегла, нержавіюча, оцинкована сталь, кераміка. Вибір матеріалу визначається видом використовуваного палива, якщо при згорянні виділяється газ високої температури, що викликає перегрівання димоходу, то метал використовувати не можна. Його висока теплопровідність сприяє розігріву навколишнього конструкції і може викликати пожежу. Димохід для такого палива має товсті стінки, а верх обладнується іскроуловлювачів. Сталеві димоходи встановлюють при температурі топкових газів нижче 400? C.

Форма димоходу також має значення, популярні варіанти - квадратна і прямокутна труба. Цей вибір обумовлений доступністю готових добірних елементів, які використовуються для пристрою проходу. Вид покрівельного покриття один з найважливіших чинників.

Зверніть увагу! Залежно від стійкості покрівлі до вогню вибирається величина протипожежного зазору. Для горючих матеріалів він становить 13-20 см.

Короб для димового каналу

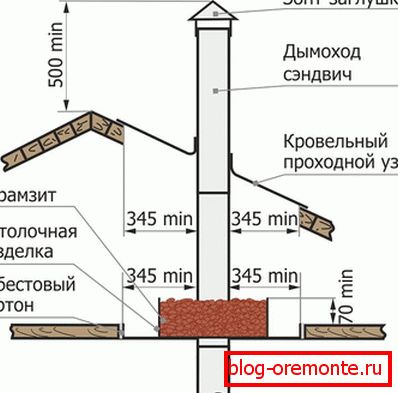

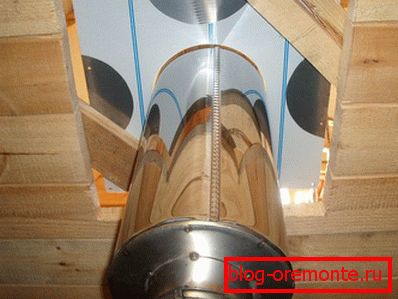

Будь-яка покрівля має в своєму складі шар паро- та гідроізоляції. Від цілісності цих полотен залежить герметичність даху, відсутність протікання і намокання утеплювача. Виведення димоходу через дах вимагає створення отвори в покрівлі, що включає не тільки розмір труби, але і протипожежне відстань до обрешітки і покрівельного пирога, певне відповідними нормами.

Зверніть увагу! Оптимальним рішенням стане виготовлення короба в місці проходу.

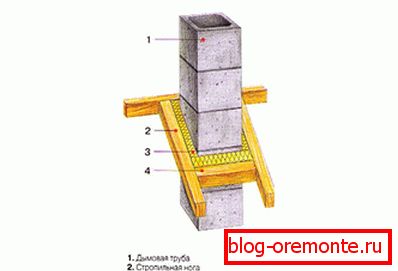

Місце примикання димоходу обмежується з боків кроквяними ногами, верхня і нижня частина виконується з поперечних балок, обраних за розміром крокв. Після виготовлення короба розрізається покрівельний пиріг за принципом конверта. Краї полотен паро- та гідроізоляції заводять на крокви і балки і кріплять цвяхами або скобами Додатково їх краю проклеюють липкою стрічкою. Порушення ізоляції повинно компенсуватися ретельно зароблянням його країв. При подальшій обробці горищного приміщення гідроізоляція притулиться планками обрешітки.

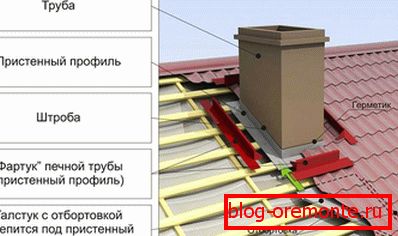

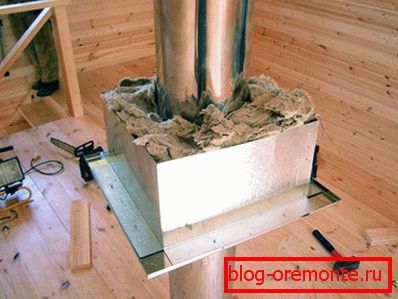

Вільне місце між трубою і коробом заповнюється вогнетривким утеплювачем. Герметичність проходу труби забезпечується установкою фартуха. Його верхня частина вкладається зовні і заводиться під покрівельний матеріал.

ізоляція стиків

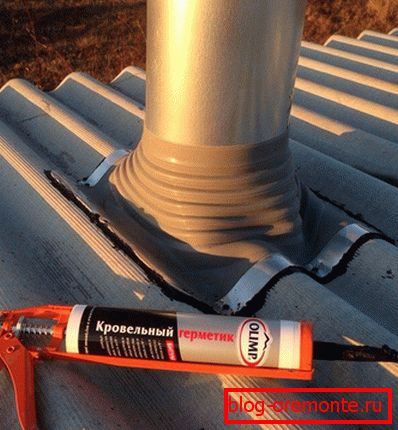

Для виведення круглих труб використовується готова м'яка проходка з силікону або гуми з фланцем, що прикріплюється до скату. Елемент має різні розміри і його легко підібрати під діаметр труби. Силіконовий ущільнювач підходить для будь-якого ухилу проходу. Такий варіант підходить для металевої труби, що не нагрівається вище 100? C. При більш високого ступеня нагріву використовується металевий стакан з спідницею, який надягає на трубу. Спідниця кріпиться саморізами до покрівлі. Спідниця накривається покрівельним матеріалом з обов'язковим приклеюванням герметиком. Прохід цегляної труби закривають елементи, що йдуть в комплекті з покрівельним матеріалом.

Герметизація стику труби і натуральної черепиці виконується за допомогою еластичної стрічки, що має в складі алюміній і свинець. Нижньою стороною з клеїть складом вона прикладається до нижньої частини труби і до покрівлі. На трубі вона закріплюється металевою планкою, верхній край якої покривається герметиком. З'єднання з м'якою покрівлею також ізолюється еластичною стрічкою.

Висновок через стіну

При влаштуванні димаря, при розташуванні печі біля стіни, простіше вивести канал відведення газів не через покрівлю, а через стіну. Така конструкція має свої плюси:

• економія простору;
• доступність монтажу;
• не пошкоджується герметичність покрівлі.

Серед мінусів можна відзначити:

• необхідність утеплення;
• втрата частини тепла, що минає по димоходу;
• наявність горизонтальної ділянки, негативно впливає на тягу.

Монтаж

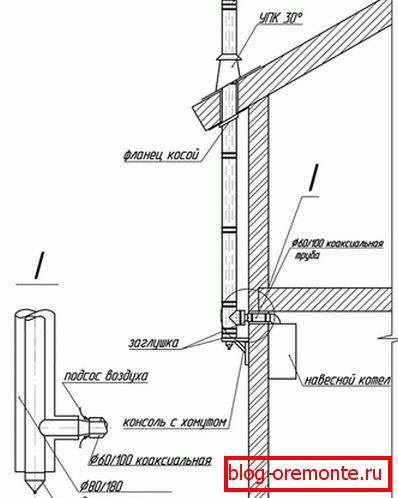

Діаметр димохідної труби залежить від потужності опалювального котла, а висота враховує оптимальний рівень тяги. Конструкція такої моделі димоходу складається з зовнішнього вертикального каналу і горизонтального відводу диму, що з'єднує зовнішню трубу і котел. Робота починається з вибору місця, в якому труба вийде з приміщення. Отвір в стіні робиться за розміром каналу плюс утеплення. Горизонтальна труба з'єднується з котлом за допомогою стандартних перехідних елементів і проходить через стіну під кутом 90 ?. На стіні вона фіксується за допомогою спеціальних кронштейнів. Стиковка з зовнішнім каналом виконується під кутом 90 ?. Установка трійника з очисним склянкою і трубкою для відведення конденсату забезпечить можливість чищення та безперебійної експлуатації. Як димоходу використовується недорога одноконтурна система, що має одну стінку з нержавійки або двоконтурна - оптимальне пристрій, що має шар теплоізоляції між двома трубами. Така система захищена від пошкоджень і забезпечує достатній рівень пожежної безпеки.

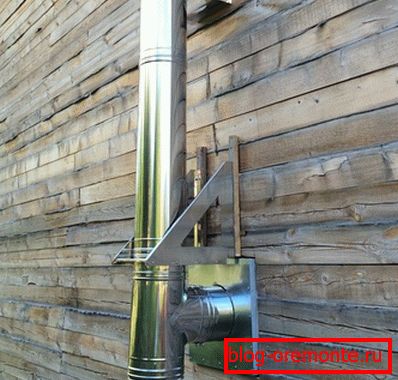

Зовнішня труба рівномірно через 1-2 метра кріпиться до стіни, для цього використовуються металеві кронштейни.

Зверніть увагу! Місце проходження горизонтальної труби через дерев'яну стіну обов'язково ізолюється жароміцним матеріалом - азбестовим волокном, сталлю.
