Як розрахувати діаметр труби: визначення параметрів

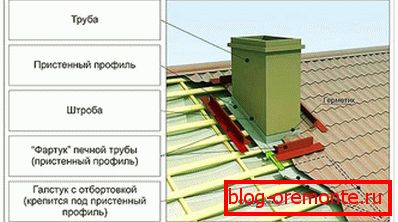

Правильний розрахунок параметрів димохідного отвору є обов'язковою умовою безпечного і ефективного функціонування опалювальної системи, змонтованої в вашому домі. Щоб зробити все правильно, ми пропонуємо ознайомитися з основами проектування димового каналу, а також зі схемою пристрою його надкровельной частини.

Зверніть увагу! Слід зауважити, що самостійний розрахунок ефективний лише в тому випадку, якщо він проводиться з урахуванням вимог заводу-виготовлювача використовуваного в будинку опалювального обладнання.

способи розрахунку

Вибір розмірів димохідних каналів того чи іншого типу може здійснюватися кількома способами:

1. Відповідно до першого з них діаметр надкровельной частини димовідводу обчислюється на основі даних, наведених в паспорті опалювальної системи. При цьому все, що від вас буде потрібно - це визначитися з його оптимальною висотою.
2. Для побутових камінів відкритого типу дізнатися розмір труби ви зможете, скориставшись значеннями її висоти і по площі опалювального порталу. В процесі обчислень необхідно буде скористатися спеціальною діаграмою, на якій відкладаються відрізки, що відповідають зазначеним параметрам. Точка перетину вертикальних і горизонтальних прямих, проведених через кінці отриманих відрізків, і дає в результаті шуканий діаметр каналу, який визначається згідно з доданою до діаграми таблиці. Так, при площі топки в 0,7 м² і висоті димоходу близько 12 метрів згідно з таблицею визначаємо, що точка перетину прямих, відповідних на діаграмі цим параметрам, розташовується в районі показника 25. Це значення і буде шуканим.
3. Значення шуканого показника для банних печей визначається по їх питомої потужності (на 1 кВт потужності повинно припадати близько 8 см діаметру труби). При цьому розрахунок здійснюється за формулою: D = Р (кВт)? 8, де Р - це потужність печі, а D - діаметр перетину труби в сантиметрах.

Зауважимо, до речі, що розмір димового каналу в банних печах також залежить від виду застосовуваного палива і висоти надкровельной частини димоходу. Як приклад зазвичай призводять деревні печі, потужності яких недостатньо для створення оптимальної тяги. В цьому випадку рекомендується використовувати трубу збільшеного перетину. Крім цього, повинні враховуватися різні нюанси, з якими ви зможете ознайомитися в спеціальній літературі.

Спрощений підхід

У тому випадку, якщо буде потрібно визначити діаметр каналу без залучення до розрахунків будь-яких допоміжних інструментів (графіків і таблиць) - доведеться врахувати не тільки висоту конструкції, але і наявність в ній так званого «піддувала», що забезпечує приплив зовнішнього повітря.

При цьому можна скористатися порівняно простим співвідношенням, що враховує робочі габарити топки і передбачає, що при більшій кількості горючого матеріалу потужність печі буде мати підвищене значення.

Зверніть увагу! Перетин димоходу повинно вибиратися виходячи з пропорції 1: 1,5 до розміру топки. Одночасно з цим воно не повинно бути менше розмірів піддувала.

Таким чином, використовуючи цю просту пропорцію, можна самостійно обчислити перетин труби димоходу. При виборі конструкції печі або каміна в частині його димоходного каналу, необхідно дотримуватися простого правила: чим вона вища, тим краще тягові характеристики опалювального приладу. Так що зі зростанням перетину димоходу його тягові характеристики збільшуються прямо пропорційно розміру.

При цьому необхідно брати до уваги, що з ростом тяги зростає і витрата споживаного палива. З метою економії пального матеріалу при розрахунку висоти димоходного каналу слід вибирати деяке проміжне значення, яке задовольняє всім зазначеним вище вимогам.

Що стосується визначення габаритів димоходного каналу, що монтується в багатоповерхових будинках, то в подібній ситуації, найімовірніше, доведеться звернутися за допомогою до фахівців. Пояснюється це тим, що будинки підвищеної поверховості у своєму розпорядженні значні площами, які повинні будуть опалюватися повністю (на відміну від невеликих дачних будівель, опалювальних лише частково). Відповідно до цього і використовується в будові опалювальний прилад повинен мати підвищену потужність, достатню для обігріву всіх його приміщень.

В цьому випадку стороння допомога буде потрібна лише на стадії проектування майбутньої будови. При наявності певного досвіду будівельних робіт, а також уміння користуватися відповідною проектною документацією, не важко буде самостійно здійснити розрахунок.
