Більшість приватних будинків, які використовуються для постійного проживання, обладнають різного роду опалювальними приладами. Котли, печі та каміни в незалежності від виду використовуваного палива потребують обладнання каналів димовидалення, через які залишкові продукти горіння виводяться в атмосферу. Цегляний димохід вважається класикою пічного будівництва і, незважаючи на велику кількість аналогів з більш дешевих і доступних матеріалів, залишається найбільш популярним способом позбавлення від диму.

конструкція

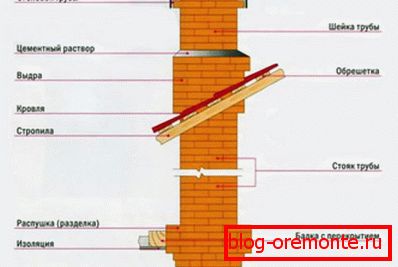

На перший погляд складається враження, що димар з цегли для опалювального котла або каміна - просто вертикально служіння труба. Це враження оманливе, адже щоб система димовидалення працювала правильно, потрібно надати трубі певну форму і довжину. Пристрій цегляної димохідної труби складається з наступних частин:

• Насадна труба. Таким терміном позначають ділянку димоходу, що приєднується до топки котла або каміна. Вона починається від стінки опалювального приладу і закінчується за 5-6 рядів до міжповерхового перекриття. Кладка насадной виконується з обов'язковим дотриманням перев'язки швів між цеглою.
• Распушки. Распушку називають розширення димоходу, що починається за 5-6 рядів до перекриття і закінчуються після його проходження. Кладка распушки виконується зі вставкою цегляних пластин, що збільшують зовнішній периметр труби на 250-400 мм.
• Стояк. Термін «стояк» позначає вертикальну ділянку димохідної труби, що проходить через горище до даху будинку. Кладка стояка рівна з ложковой, хрестової або ланцюгової перев'язкою швів.
• Видра. Видрою називають ще одне розширення цегляного димоходу, що починаються відразу після виведення на покрівлю. Ця частина труби ширше стояка на 100 мм з кожного боку, що служить надійним захистом від проникнення вологи в щілину між димарем і покрівлею.
• Шейка. Рівна ділянка труби, що починається після видри і відповідний за розмірами стояку, називають шийкою.

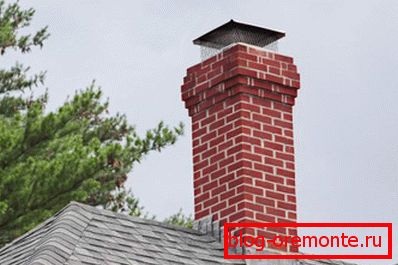

• Оголовок. Цегляний димохід закінчується двома рядами кладки, виконаної з розширенням. Цю частину труби називають оголовок. На нього надягають дефлектор або флюгарка, щоб захистити від попадання всередину каналу димовидалення води і сміття.

Важливо! Щоб спроектувати ефективний димар з цегли своїми руками, потрібно дотримуватися трьох головних правил: дотримуватися однаковий розмір каналу димовидалення на всій протяжності, вибирати переріз відповідно до обсягу топки котла або печі, уникати поворотів і внутрішніх кутів.

вибір матеріалу

Споруджуючи димохід, потрібно подбати про вибір якісного і відповідного за експлуатаційними характеристиками матеріалу. Професійні пічники рекомендують червоний повнотіла цегла. Ширина одного цегли становить 125 мм, з огляду на сантиметрові шви між ним, за допомогою цього матеріалу викладають цегляний димохід 140х140 мм, 14х270 мм або 270х270 мм. Оглядаючи цегла при покупці, зверніть увагу на наступні характеристики:

1. Рівність кольору. Якісний цегла має рівномірний, насичено червоний відтінок. Наявність білого нальоту, сторонніх включень сигналізує про наявність у складі вапна, низькосортної глини та інших домішок.
2. Цілісність. Міцність - основний критерій вибору матеріалу для будівництва димоходу. Якщо на поверхні цегли виявляються тріщини, відколи, то швидше за все він виготовлений без дотримання технології з низькоякісної сировини.
3. Відповідність розмірів. При огляді слід виміряти кілька випадково обраних цегли лінійкою і перевірити відповідність розмірів ГОСТу на даний вид будівельної продукції. Кладка з разнокалиберного цегли виглядає неакуратно і служить недовго.
4. Правильна геометрія. Щоб перевірити правильність геометричної форми, беруть дві цеглини і прикладають один до одного. Якщо між ними не утворюється щілин і зазорів, можна сміливо купувати.

Зверніть увагу! Цегла - термостійкий матеріал, здатний витримувати температуру 400-500 градусів, до якої нагрівається проходить всередині дим. Щоб шви не стали слабким місцем димохідної труби, використовують розчин на основі глини або спеціальні сухі суміші, рекомендовані виробниками для будівництва печей. Ширина швів вважається важливим критерієм якості кладки, чим вони тонше, тим краще.

послідовність монтажу

Щоб викласти з цегли димохід своїми руками потрібні особливі знання і навички, тому найчастіше будівництво труби, як і каміна або печі, виконує професійний пічник. Досвідчені майстри створюють складні, функціональні конструкції у вигляді змійки для більш ефективного опалення, обладнають повітрозабірні канали та віконця. Кладка цегляного димоходу найпростішої конструкції виконується наступним чином:

1. Під місцем розташування каміна, печі або котла заливають фундамент, не пов'язаний з основним. Висоту заливного підстави розраховують на підставі ваги печі та димаря. Зазвичай достатньо товщини 30-50 см, при необхідності фундамент армують для посилення.
2. Після будівництва печі або установки опалювального приладу, починають укладання надсадний труби. Кладка виконується зі строгим дотриманням перев'язки. Щоб зменшити кількість різкий, використовується ложковая схема перев'язки.

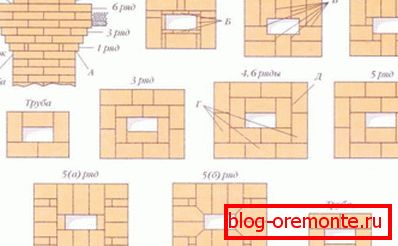

3. За 5-6 рядів до стельового перекриття починають викладати распушку. У цьому місці розміри труби розширюють на 250-400 мм за рахунок використання четвертинок цегли. Їх укладають всередину клаки таким чином, щоб внутрішня поверхня каналу димовидалення залишалася рівною. Створення распушки відбувається за 5 рядів, останній з яких кладуть цільними цеглою з дотриманням перев'язки.
4. Під час роботи на горищі викладають стік труби, розміри якого дорівнюють ширині і довжині насадной труби. На схилі даху між кроквами вирізають отвір для виведення димоходу назовні.

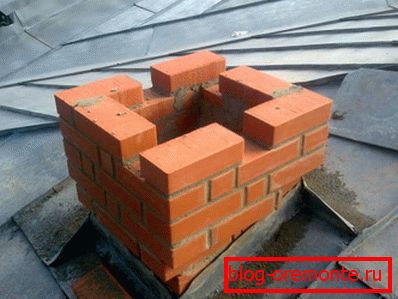

5. Після того, як стояк на 1-2 ряду перевищує дах, починають викладати видру. Залежно від геометрії і ухилу ската, вона буває одностороння або багатостороння. Видра складається з 9 рядів цегли, кожен з яких на чверть цегли ширше попереднього. В останньому ряду слід дотриматися правильну перев'язку між швами.

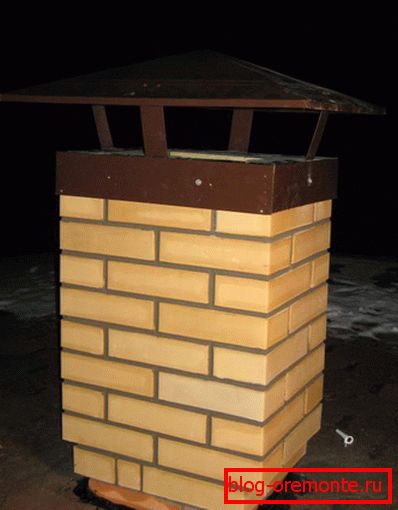

6. Далі будують шийку димохідної труби і оголовок. На оголовок надягають флюгарка.

Важливо! В процесі виконання распушки, видри і виготовлення оголовка, доводиться різати цегла для отримання необхідного розміру. Щоб забезпечити гладкість внутрішньої поверхні каналу димовидалення, потрібно виконувати різання акуратно і рівно. Пічні майстри з досвідом одним рухом розколюють цеглини до потрібного розміру, проте, простіше і швидше користуватися шліфувально-відрізною машинкою.

Ошибки при монтаже

Прорахунки, допущені в процесі будівництва димоходу з цегли непрофесійним майстром, ведуть до фінансових втрат, спалахів і підвищенню ризику отруєння чадним газом. Складність в тому, що після завершення недоліки конструкції неможливо виправити, найчастіше єдиний вихід - повне розбирання і реконструкція труби. Поширеними проблемами в роботі димовидалення однак фахівці вважають:

• Невідповідний матеріал. Через незнання або з метою заощадити, домовласники, що будують димохід своїми руками, використовують пустотіла, силікатна, вдруге використаний цегла. Використання димоходу з таких матеріалів небезпечно.
• Зміна розміру каналу. Через зміни розміру каналу зменшується сила тяги димаря, відбувається осідання сажі і утворення заторів всередині труби.
• Недостатня довжина шийки труби. Через цю помилку знижується сила тяги в топці, для усунення цієї проблеми досить збільшити висоту димаря до рекомендованої.
• Неправильна форма каналу. Краща форма каналу димовидалення - коло або овал, працюючи з цеглою, домогтися такої геометрії дуже складно. Тому цегляної трубі надають прямокутну або квадратну форму. Якщо внутрішня поверхня матиме велику кількість кутів, сходинок, на них осяде сажа.

Цегляні канали димовидалення прослужать століття, якщо не економити на якісному матеріалі і дотримуватися технологію. Щоб уникнути проблем з експлуатацією опалювального приладу, замовляйте проект димоходу у досвідченого майстра.
