Як встановити крокви на дах

Проектування заміського будинку включає в себе не тільки розрахунок типу і міцності фундаменту, площа, висоту і кількість поверхів будівлі, а й конструкцію даху. При розробці проекту враховуються всі фактори, і вибирається оптимальний варіант системи крокв, здатний прикрасити будинок і захистити його від холоду і опадів.

Якщо ви вирішили самі зайнятися будівництвом будинку, вам необхідно знати з чого складається кроквяна система і як встановити крокви на дах, щоб отримати бажаний результат. У нашій статті ми розповімо про кроквяної системі, правилах її установки і видах крокв.

Стропильная система

Яку б форму даху ви не вибрали для свого будинку, в основі покрівельної конструкції завжди буде кроквяна система. Для покриття даху покрівельним матеріалом на систему крокв укладається обрешетка і шар гідроізоляції.

Для виготовлення конструкції використовується дерево хвойних порід зі спеціальною обробкою захисними засобами і вологістю не більше 2%.

Зверніть увагу! Деревина 1 сорту потрібна для затяжок і висячих крокв. Матеріал 1 і 2 сорту купують для стропильних ніг. Дерево 3 сорти можна використовувати тільки для виготовлення стійок і підкосів.

Довговічність і міцність кроквяної системи залежить від якості матеріалу, надійності з'єднань і правильності розрахунку конструкції. Особливу увагу приділіть крокв. Давайте розглянемо з чого складається крокви, щоб було простіше зайнятися складанням і установкою всієї системи на дах.

Стропило складається з елементів:

• стропильних ніг;
• розпірок, що упираються в верхню частину стінки будівлі (по-іншому їх називають підкосами);
• стійок, що підтримують кроквяні ноги і розташованих вертикально;
• опорних балок (ригелів) виконують роль основи для всіх несучих елементів даху і покладених паралельно підставі будівлі між кроквами;
• в кроквах висячого типу присутні стійки, що працюють на розтяг по вертикалі і мають назву - бабки;
• для опору розпірним силам встановлюються стяжки.

Це основні елементи крокви, але для складних конструкцій кроквяних систем використовують ще додаткові деталі. Для монтажу крокв на дах своїми руками необхідно приготувати матеріали та інструменти:

• гідроізоляційний матеріал;
• стропила;
• дошки;
• кріпильні деталі;
• молоток і сокиру;
• гвоздодер, рулетку;
• електродриль з набором свердел;
• бензопилу;
• рівень і олівець.

Коли все приготовлено, настав час зайнятися пристроєм даху, а значить і установлення крокв на будинок.

Монтаж

етап №1. З дощок зробити шаблон запроектованої кроквяної ферми. Підняти на стельове перекриття дві дошки і з'єднати їх краю з одного кінця між собою цвяхами. Розвести дошки в сторону і встановити вільні краї на покладену опорну балку. Для фіксації утвореного між дошками кута прибити поперечну перемичку.

Опустити шаблон з дощок на опорну балку і олівцем відзначити кут підрізування крокви для міцного кріплення. Такий спосіб дає можливість швидше і простіше вибрати правильний кут зрізу і установки крокв.

Зверніть увагу! На цьому етапі робіт не можна поспішати. Чим якісніше зроблений шаблон, тим надійніше і міцніше буде вся конструкція.

етап №2. Спустити шаблон на землю і приступити до виготовлення крокв. Шаблон повинен бути добре скріплений, щоб не порушився кут з'єднання кроквяних ніг. Коли перший крокви (ферма) готове, його піднімають на будівлю і виставляють на підставу.

етап №3. На кроквах і мауерлат позначити місце зрізу. Бензопилою зробити зріз для правильного монтажу. Приступити до складання наступного кроквяної ферми.

етап №4. Перші дві готові ферми кроквяної системи встановити на мауерлат по краях будинку. Для визначення необхідного рівня між ними натягнути шнур.

Зверніть увагу! Встановлені по краю мауерлата крокви закріплюються підпорами з обох сторін. Монтаж ферм повинен бути строго перпендикулярним підстави перекриття.

Етап №5. Рівень виставлений, ретельно перевірені всі кріплення і настав час приступати до складання інших крокв. Кількість ферм визначають виходячи із загальної довжини системи і кроку між фермами рівного не більше 0,8 м. Збирати конструкцію легше на балках.

Зверніть увагу! Щоб уникнути зсуву крокв, найкраще забити між ними по дві дошки.

етап №6. Настав момент зайнятися монтажем і кріпленням підпірок і поперечних планок. Крім цього, бажано вирішити питання з гідроізоляцією, пароізоляцією і теплоізоляцією всієї покрівельної системи. Для монтажу покрівельного матеріалу встановлюється решетування. Частота кріплення елементів обрешітки залежить від підібраного покрівельного матеріалу.

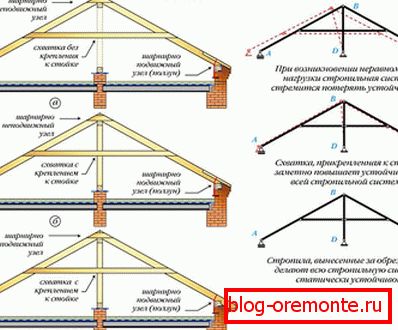

Від того який обраний кут нахилу ската покрівлі залежить тип даху. Для плоского даху кут ската не перевищує 10%, а для скатної конструкції кут ухилу завжди більше 10%. Похилі дахи бувають різних конструкцій:

1. З опорою на дві сторони будівлі різного рівня даху називаються односхилими.
2. З опорою на боку однакового рівня конструкції називаються двосхилими.
3. Чотирьохскатні даху відрізняються скатами трикутної форми. Коли скат не доходить до карниза, дах називається полувальмовой.
4. Сходяться в одну точку вершини чотирьох трикутних скатів утворюють шатровий дах.
5. Мансардний кроквяна система по-іншому ще називається ламаною двосхилим відрізняється тим, що складається з прямокутних скатів, з'єднаних під тупим кутом.

Для складання стропильних систем використовують висячі і наслонние крокви. Настав час поговорити про системах, що складаються з висячих або наслонних крокв.

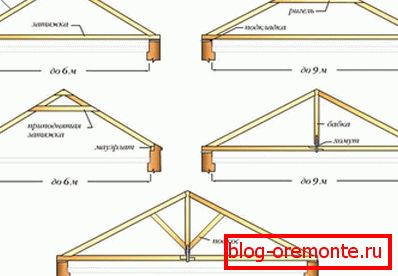

висячі

Щоб визначитися, як ставити крокви, необхідно знати який саме тип буде використаний при створенні кроквяної системи. На вибір способів кріплення і типу крокв впливають багато факторів - застосовується дахове покриття, кут нахилу скатів даху, передбачувані навантаження від поривів вітру і снігу, що випав.

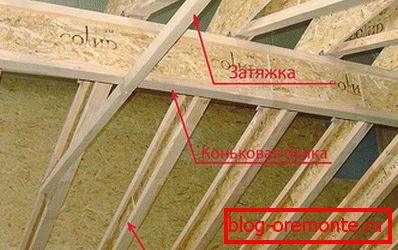

Висячі крокви відрізняються тим, що впираються вони тільки на мауерлат і при їх монтажі не використовуються проміжні підпірки. Така система крокв створює сильні розпирають зусилля горизонтального типу, що діють на стіни будівлі. Щоб знизити ці зусилля, встановлюються затяжки, які одночасно виконують роль кріпильних деталей для стропильних ніг.

Розташовувати затягування можна біля мауерлата або вище. При високій установці необхідно більш міцне з'єднання крокв і затягувань.

Зверніть увагу! Монтаж висячих крокв можливий тільки тоді, коли проліт покрівлі не більш 12 метрів.

Наклонные

Якщо під час будівництва будинку було передбачено зведення внутрішньої несучої стіни, дах будинку роблять з наслонних крокв. Монтаж наслонних крокв нічим не відрізняється від установки каркасної системи.

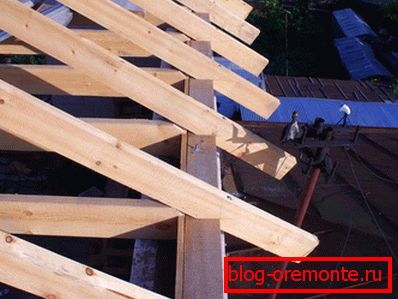

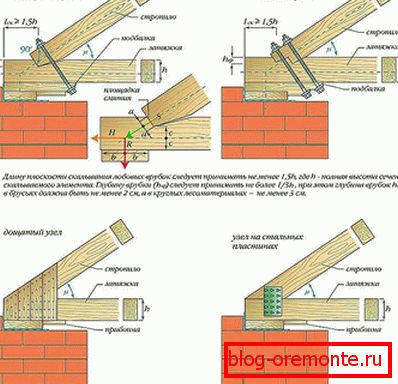

Кріплення крокв може бути виконано різними способами і залежить це від матеріалу, використовуваного для зведення стін будівлі. На зрубі з дерева робиться з'єднання крокв з верхнім вінцем. Для каркасного будинку використовується кріплення з верхньою обв'язкою. Для будівлі з каменю крокви кріпляться до опорного бруса.

Щоб невеликого перерізу кроквяні ноги не провисали, встановлюються по решеточной схемою стійки, ригелі і підкоси. Для виготовлення затяжок на кроквяну ногу використовується деревина тільки гарної якості. При великих прольотах для виготовлення стяжок використовують від 2 до трьох колод довжиною в 650 см. Їх вирівнюють в одну площину і скріплюють між собою по довжині.

Для виготовлення стійок і підкосів використовують обрізки колод з попередньо зробленої відтісування торців і шаблонної розмітки з металевих листів. Зробивши попередню розмітку, випіліваются місця врубок крокв в мауерлат.

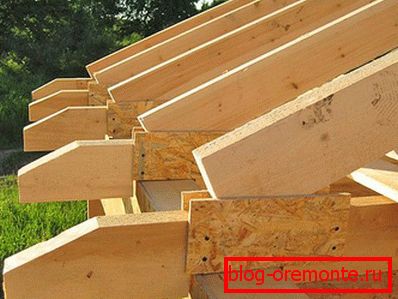

При влаштуванні верхній частині ферми і стін використовують балки складеного типу з пластинчастими нагелями. Роблять балки складеного типу з брусків, скріплюючи їх нагелями з дерева по всій довжині.

Тепер ви знаєте конструкцію стропильних систем і як правильно встановлювати крокви різного типу на дах будівель. Щоб доповнити отриману зі статті інформацію наочним прикладом, ми рекомендуємо подивитися відео про монтаж крокв.

Якщо ви вже встановлювали крокви самостійно і у вас є свої секрети монтажу, поділіться з нами і нашими читачами, залишаючи коментар до статті.

Відео

Установку крокв може зробити один людиною без помічників:

У наступному відео ви побачите помилки, часто допускаються під час монтажу крокв:
