Як встановити крокви на даху лазні - відео та фото

Всім давно відома гаряча любов росіян до швидкої їзди, але не менш теплі почуття у наших співвітчизників викликають лазні. Висока температура, підвищена вологість і цілющий пар зміцнюють здоров'я і імунітет тим, хто має корисну звичку регулярно паритися. Для пристрою по-справжньому теплою лазні зазвичай використовують дерев'яний чи брусової зруб з твердих порід дерева, який довго зберігає тепло і володіє оздоровлюючим властивостями за рахунок високого вмісту фітонцидів. Досвідченими майстрами відзначено, що більш 80% тепловтрат в лазні відбувається через дах, тому дуже важливо правильно зробити і встановити крокви. У цій статті ми розповімо про особливості пристрою кроквяної каркаса банної покрівлі, які потрібно враховувати при будівництві.

форма покрівлі

У ролі лазні зазвичай виступає невеликий зруб з колоди або бруса. Як матеріал для будівництва рекомендується використовувати деревину сосни, кедра або модрини, що володіють цілющими властивостями і високою стійкістю до вологи. Так як поверхня даху має досить велику площу, через неї йде досить багато тепла. Але якщо правильно зробити вибір конструкції крокв, то тепло буде зберігатися всередині нагрітого приміщення. Найбільш популярними видами даху, якими перекривають зруб, вважають:

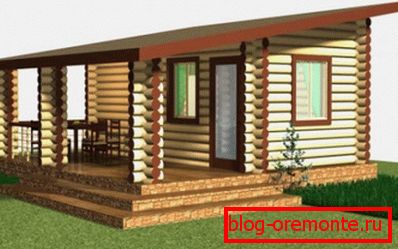

• Односхилий. По суті каркас односкатной покрівлі складається тільки з мауерлата і крокв, які формують площину її єдиного ската. Рекомендований ухил даху такого типу для середньої смуги Росії становить 10-25 градусів. Головні плюси односкатной покрівлі - проста, швидка установка і економія матеріалів. Недоліком цього варіанту вважають неможливість обладнання нормального горищного приміщення.
• Подвійні. Двосхилий покрівля складається з 2 площин, розташованих під кутом до основи даху і утворюють впізнавану форму. Крокви і затягування утворюють ферми у вигляді трикутника, стійкі до всіх зовнішніх впливів. Якщо зробити ухил в межах 45-50 градусів, то сніг, тала і дощова вода будуть самостійно зісковзувати з поверхні ската. Але на будівництво такої конструкції потрібно в 1,5 рази більше дерева на виготовлення крокв і в 2 рази більше покрівельного матеріалу.

Зверніть увагу! Зруб з невисушеного колоди або бруса дає значну усадку після висихання деревини. Тому необхідно спочатку поставити коробку лазні, почекати рік, щоб вона прийняла остаточні розміри, а потім тільки встановити крокви і настилати покрівельний матеріал.

Тип конструкции

Для конструкції лазні важливо, щоб усередині неї довго зберігалося тепло. Тому найчастіше зруб береться невеликого розміру, адже маленьку площу простіше прогріти, витративши меншу кількість палива. Крім того, слід виконати теплоізоляцію приміщення, завдяки якій знизяться тепловтрати. Залежно від місця розміщення утеплювача розрізняють 2 види банної покрівлі:

1. Холодна. Холодної покрівлею називають конструкцію, в якій утеплюють не поверхня скатів, а підлогу горищного приміщення. Горище лазні в даному випадку не опалюється, тому може використовуватися тільки зберігання банного приладдя. Для утеплення підлоги горища застосовують засипної термоізоляційний матеріал, який прекрасно зберігає тепло всередині нагрітого піччю приміщення.
2. Тепла. Теплої покрівлею називають конструкцію, що передбачає утеплення скатів між крокв. Зробити теплу покрівлю складніше і дорожче, ніж односхилий, але вона дозволяє облаштувати в підпокрівельному просторі комфортне місце відпочинку. У міжкроквяному просторі даху укладають мінеральний утеплювач у вигляді матів або плит.

Досвідчені майстри і цінителі лазні вважають, що краще зробити для цієї споруди холодну покрівлю, так як саме така конструкція дозволяє зберегти більше тепла всередині приміщення. Таке рішення гарантує, що прогріватися лазня буде швидше, а остигати довше.

Укладання мауерлата

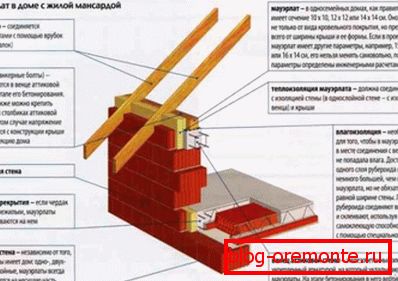

Конструкція даху має досить великою вагою, тому установка крокв не виконується прямо на несучі стіни. Щоб рівномірно розподіляти навантаження і не допускати деформацію опор на верхній пояс коробки укладають мауерлат. Мауерлатом називають міцний, рівний брус перерізом 100х100 мм або 150х150 мм, що монтується на зруб для пом'якшення тиску на стіни крокв даху. Процес монтажу цього елемента кроквяної каркаса лазні відбувається наступним чином:

• Спочатку опорний брус розпилюють на відрізки необхідної довжини. Довжина мауерлата відповідає довжині лазні, а кількість - кількістю скатів даху.
• Потім мауерлат просочують антисептичними препаратами глибокого проникнення. Обробку проводять в дворазової повторності, щоб захистити дерево від грибка, цвілі і гниття.

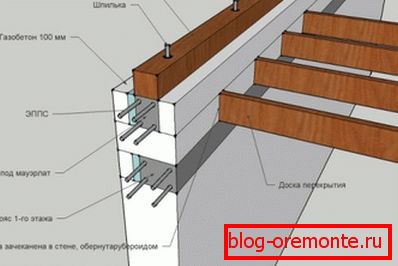

• Мауерлат закріплюють на верхньому ряду несучих стін металевими шпильок або анкерними болтами. Причому розташувань точок кріплення розраховують так, щоб вони розташовувалися між крокв.
• Після установки мауерлатного бруса можна переходити до складання кроквяної каркаса покрівлі.

Врахуйте, що якщо в якості лазні виступає зруб, то в якості мауерлата правильно буде використовувати верхні вінці, укріплені металевими скобами. Однак, якщо конструкція покрівлі складна або важка, то без цього елемента каркаса не обійтися.

Конструкция каркаса

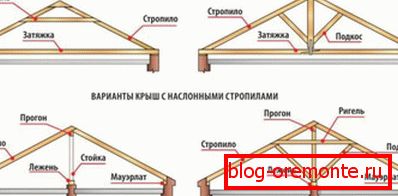

Основою конструкції даху є кроквяний каркас, який несе на собі тягар покрівельного покриття, рівномірно розподіляє навантаження між несучими стінами і фундаментом, а також використовується для кріплення гідроізоляційного матеріалу. Він виготовляється з дерева і складається з наступних елементів:

1. Мауерлат. Це свого роду опорний брус, який розподіляє вагу і пом'якшувальний тиск крокв на несучі стіни лазні. Він виготовляється з соснового бруса квадратного перетину, на який закріплюються кроквяні ноги.
2. Стійки. Стійками звуться вертикальні опорні елементи каркаса, що підтримують коньковий прогін або центральну частину кроквяної ноги. Цей елемент застосовують тільки в наслонних стропильних системах.
3. Крокви. Кроквяні ноги виготовляють з дощок перетином 50х150 мм або 100х150 мм, одним кінцем вони встановлюється ребром на мауерлат, а іншим впираються в другу ногу пари або на коньковий прогін.
4. Підкоси. Підкосами називають підтримують елементи каркаса, розташовані під кутом до кроквяних ніг і запобігають їх прогинання під власною вагою.
5. Затягування. Горизонтальні елементи попарно стягують між собою кроквяні ноги, компенсують розпираючий навантаження, що впливає на несучі стіни.

Важливо! Так як лазня вважається спорудою з високим ризиком виникнення пожежі, необхідно зробити дерев'яний кроквяний каркас стійким до вогню. Для цього всі частини конструкції обробляють антипіреном.

технологія складання

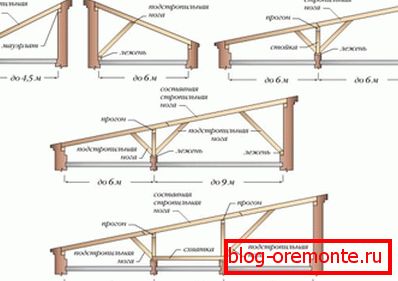

Якщо по проекту в приміщенні лазні планується внутрішня несуча стіна, то краще зробити наслонних кроквяну систему, що складається з мауерлата, вертикальних стійок, конькового прогону і стопи. Якщо несуть є тільки зовнішні стіни, то можливо встановити тільки більш складну висячу систему. У загальних рисах монтаж крокв для даху лазні виконують наступним чином:

• Спочатку на верхній пояс несучих стін укладають опорний брус, званий мауерлат, і лежень. Закріплює його за допомогою довгих металевих шпильок або анкерних болтів.
• Потім на лежень встановлюють стійки. Щоб вони під час монтажу зберігали вертикальне положення, їх тимчасово зміцнюють підпорами.
• На стійки укладають коньковий прогін. Правильність монтажу подконькового бруса перевіряють за допомогою будівельного рівня.
• Потім встановлюють крокви з кроком 60-120 см, щоб зручно було монтувати утеплювач. Фіксують крокви м допомогою цвяхів, скоб, металевих накладок або плазунів.

Досвідчені майстри відзначають, що кроквяні ферми для банної покрівлі можна збирати на землі, а потім вже в готовому вигляді піднімати і встановлювати на мауерлат.
