Піч - найважливіший прилад в лазні, без якого вона не виконує своїх функцій. Тому серед поціновувачів російських банних традицій часто чуються суперечки про переваги чи недоліки того чи іншого методу розміщення і обладнання теплогенеруючого обладнання і місця виведення димоходу. З поширенням сендвіч-труб в Росії стали більш популярні зовнішні канали димовидалення. Ця стаття розповість, як своїми руками вивести через стіну димар, дотримуючись усіх вимог пожежної безпеки.

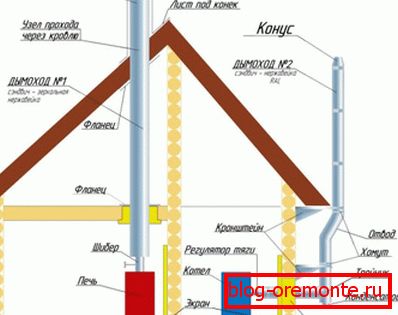

Види димоходів для лазні

Пристрій димоходу в лазні - найважливіше завдання, від якості виконання якої залежить безпека використання цього санітарно-гігієнічного споруди. Тому більшість домовласників, щоб зробити канал димовидалення, наймають професійних працівників, кваліфікація яких не викликає сумнівів. Однак, з цим завданням цілком можна впоратися своїми руками завдяки сучасним модульним системам з нержавійки. Залежно від того, де здійснюється прохід труби на вулицю, розрізняють 2 типу димоходу:

• Внутрішній. Цим терміном позначають димохід, який прокладається усередині лазні і виводиться на вулицю через покрівлю. Такий пристрій дозволяє ефективно використовувати паливо, що використовується для печі, так як труба віддає тепло по всій довжині, нагріваючи приміщення. Особливі труднощі в монтажі внутрішнього димаря представляє прохід труби через перешкоди. Щоб вивести її на вулицю, потрібно виготовити отвори в горищному покритті і покрівельний схилі. Якісно зробити своїми руками шви прилягання труби до матеріалу даху досить важко, тому ці слабо захищені місця стають причиною протікання.

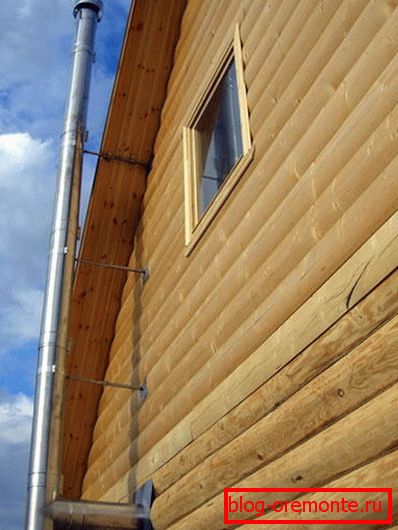

• Зовнішній. Пристрій зовнішнього димоходу відрізняється від внутрішнього тим, що ця технологія передбачає прохід труби для видалення продуктів горіння через стіну. Під час прокладки каналу димовидалення зустрічається тільки одна перешкода, тому цей спосіб більше підходить для монтажу своїми руками. Крім того, прохід труби через стіну обладнати легше, так як він розташовується вертикально і протікання через нього малоймовірні. Щоб уникнути великих енерговитрат, частина труби, що проходить по вулиці, утеплюють за допомогою термостійкого матеріалу.

Зверніть увагу! Можливість обладнання зовнішнього або внутрішнього димоходу своїми руками залежить від місця розташування опалювального приладу в лазні. Щоб вивести трубу через стіну, піч повинна розташовуватися в безпосередній близькості від неї. Якщо опалювальне обладнання розміщується в центрі приміщення, то доцільніше зробити прохід вертикально через покрівлю.

Переваги зовнішнього розміщення

Ще зовсім недавно єдино можливим варіантом розміщення димоходу залишалося внутрішнє. Цей варіант дозволяє максимально використовувати тепло, що виходить від труби. Однак, у нього є значні недоліки, найбільшим з яких є низька пожежна безпека і громіздкість. Зовнішній димохід, прохід труби в якому проводиться через стіну має наступні переваги:

1. Компактність. Він не займає місце усередині лазні, тому може використовуватися в найменших за площею спорудах. Особливо цей плюс актуальний для димоходів з цегли, так як вони займають багато місця.
2. Пожежна безпека. На відміну розміщення димохідної труби усередині лазні, зовнішнє, по завіреннях експертів, більш пожежобезпечний. Це якість дуже важливо для споруд з таким високим ризиком загорянь.
3. Зручність збірки. Завдяки тому, що в процесі монтажу обладнується всього 1 прохід через стіну, установку зовнішнього димоходу в лазні виконують своїми руками, не вдаючись до дорогих послуг професійних майстрів.

Зверніть увагу! Суворий російський клімат - складне випробування для зовнішніх, так як велика різниця між зовнішньою і внутрішньою температурою в трубі є причиною появи конденсату. При виведенні труби через стіну, велика частина димоходу прокладається зовні лазні, тому ККД печі знижується, а витрата палива збільшується. Щоб прибрати ці негативні моменти, характерні для зовнішніх каналів димовидалення, виконують термоізоляцію або використовують спеціальні сендвіч-системи.

Димарі, прохід яких виконується через стіну мають не вертикальну конфігурацію, так як вони прокладаються з 1-2 поворотами. Такий пристрій знижує силу тяги всередині труби, заважаючи нормальній роботі печі. Щоб уникнути такої ситуації, для монтажу своїми руками використовують труби більшого діаметру.

Вимоги до зовнішніх димоходів

Від установки димоходу залежить безпека використання лазні, так як неякісна прокладка цього елемента опалювальної системи за статистикою МНС є однією з найбільш частих причин загорянь, а також отруєнь чадним газом. До зовнішніх каналів димовидалення ставляться такі вимоги:

• Прохід труби через стіну зовнішнього каналу димовидалення розміщують на висоті 1-1,5 м від рівня землі або вище.
• Вертикальна ділянка розташовують на відстані не менше 1,5 м від зовнішньої стіни і краю покрівельного звису лазні. Відстань від зовнішньої труби димоходу до сусіднього будинку не повинно бути менше 1,5-3 м.
• При прокладанні зовнішнього димоходу допускається не більше 3 поворотів труби, але вертикальне розміщення є більш ефективним.
• Загальна протяжність горизонтальних ділянок труби, що не впливає на силу тяги всередині димоходу, становить не більше 1 м.
• Не допускається висновок труби димоходу через стіну в місцях, де розташовуються мансардні вікна, балкони та вікна другого поверху. Не можна виводити димохідні канали в закриті лоджії, коридори, під'їзди.
• Місце виведення труби через стіну обладнають за допомогою вогнестійкого матеріалу, додатково ізолюючи негорючим утеплювачем.
• Місце прокладки димоходу всередині лазні захищають за допомогою металевих листів, які оберігають матеріал стін від перегріву і загоряння.
• Забороняється застосовувати до вступного патрубку печі сендвіч-труб, з'єднання виконується за допомогою одноконтурних елементів з нержавіючої сталі. Двоконтурні системи використовуються на зовнішніх частинах каналу димовидалення.

Зверніть увагу! При монтажі своїми руками враховуйте, що мінімально допустима висота димарів для печей, що працюють на твердому паливі, які найчастіше використовуються в лазні, становить 5 м.

Монтаж

Збірку зовнішнього димоходу починають після установки опалювального приладу. Сучасні модульні, що складаються з добірних елементів, легко монтувати своїми руками, так як для виконання цього завдання не потрібен спеціальний інструмент і професійні навички. Збірку виконують за наступною інструкції:

1. Визначають місце прокладки каналу усередині лазні і місце виведення труби через стіну. Встановлюють захисний екран з листового металу для захисту внутрішнього оздоблення стін від нагрівання. У місця проходу прорізають отвір, розмір якого більший за діаметр труби.
2. З вступним патрубком печі димохід з'єднують за допомогою адаптера, а потім надягають наступний елемент труби з шибером. Цим терміном позначають засувку, за допомогою якої можна регулювати силу тяги.
3. Поєднуючи ділянки труб за допомогою металевих хомутів і промащуючи стики термостійким герметиком, димохід доводять до місця походи через стіну. Щоб розгорнути трубу і прокласти горизонтальний ділянку, застосовують відводи на 45 або 90 градусів.

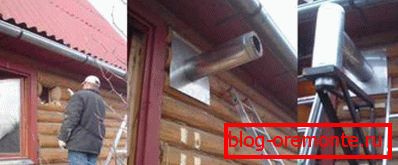

4. У місці проходу труби через перешкоду монтують вогнестійкий короб з азбестоцементу або листового металу. Простір між стінками короба і трубою прокладають негорючим термоізоляційним матеріалом, що не дає стіні нагріватися від димоходу.
5. Після виведення труби на вулицю монтується елемент каналу димовидалення з трійником. Нижня частина цієї деталі має знімний стакан, службовець для збирання конденсату. Він використовується для контролю за станом або прочищення димоходу.

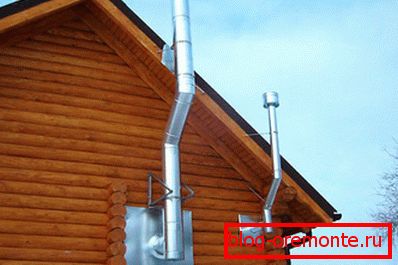

6. Трубу надставляють вертикальними сегментами до необхідної висоти. До стіни вона кріпиться за допомогою металевих кронштейнів з кроком не менше 1 м. Якщо димохід має велику висоту, то він закріплюється на даху за допомогою спеціальних розтяжок.

Важливо! Показником якості монтажу є герметичність системи. Перевірте правильність своїх дій, розтопивши піч: якщо дим швидко залишає топку, ви впоралися з цим завданням. Поява задимлення свідчить про неякісну збірці, помітивши цей тривожний сигнал, перевірте всі шви і усуньте дефекти.
