Як зробити кроквяну систему

Споруда нового будинку - це важкий і складний процес. Особливо це стосується стадії проектування і монтажу двосхилим даху, яка повинна захищати мешканців від дощу і снігу. Завдяки сучасним технологіям установку багатьох деталей і конструкційних складових будівлі можна виконати самостійно, без найму бригади спеціалізованих робочих. Коли господарі будинку вирішують провести монтаж кроквяної системи своїми руками, слід дізнатися про всі нюанси, так як правильно встановлена ​​дах заощадить час і гроші.

З чого складається

Всім відомо, що двосхилий дах має форму трикутника, що складається з двох рівномірно нахилених один на одного прямокутних половин, закріплених кроквяної системою зсередини. Отже, створюється ефект природної і автономної очистки поверхні під впливом сили гравітації від дощу, снігу, граду, листя та бруду без участі сторонніх сил. Перед тим, як зробити кроквяну систему, слід знати її основні конструкційні складові.

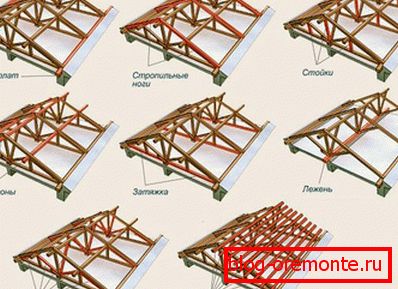

Кроквяна система складається з декількох складових:

• Винагорода - брус з поперечним перерізом в 100-150 мм, встановлений на несучі стіни по периметру споруди для розподілу навантаження створюваної кроквяної системою.
• Kone - балка, що з'єднує всі кроквяні ноги по одній лінії разом в самому верху даху для підтримки стабільності конструкції і стійкості під час сильних вітрових навантажень.
• Стропильные ноги - брус або дошка з поперечним перерізом в 100-150 мм, яка встановлюється під кутом на мауерлат, створюючи форму рівнобедреного трикутника. Таким чином, рівномірно розподіляється вся навантаження, що передається від покрівлі і всієї конструкції на мауерлат і несучі стіни. Залежно від маси покрівельного матеріалу кроквяні ноги встановлюють з кроком один від одного на 60-120 мм.
• Sves - виступає від стіни на 400 мм частину конструкції для створення відводу від стін дощової або талої води.
• лежень - балка перерізом в 100-150 мм, яка знаходиться на рівні мауерлата паралельно коника для створення додаткової підтримки ваги, що передається на нього зі стійок даху.
• Подкосы - затягування для формування міцної конструкції при великих прольотах.
• кобили - дошки, які встановлюють в якості продовження балок крокв для освіти ската даху в разі коротких крокв.
• стійки - брус перерізом 100-150 мм знаходиться у вертикальному положенні між внутрішніми стінами або лежнем і місцем з'єднання коника із кроквяними ногами, для передачі і розподілу всієї маси конструкції.
• затягування - нижня балка - перекладина, що з'єднує два нижніх кінця кроквяних ніг для запобігання роз'їзду в сторони всієї конструкції.
• Ожиріння - дошки або бруси для зміцнення кроквяної системи та установки покрівельного пирога.

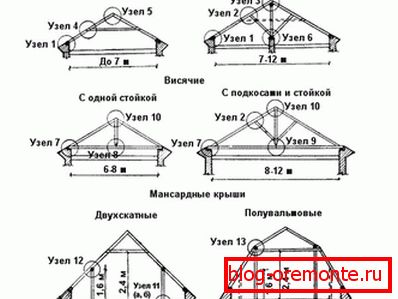

Залежно від наявності або відсутності деяких елементів конструкції розрізняють два види кроквяних систем - це висячі і наслонние крокви, а також їх комбінація.

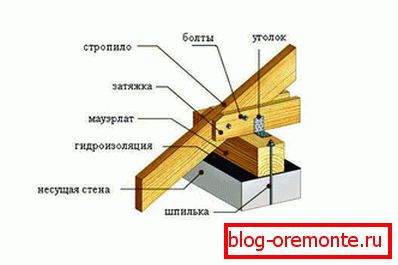

• Висячие стропила - встановлюють при висоті зовнішніх стін менше 10 метрів з пристойною товщиною і з відсутністю внутрішніх стін-перегородок. Такого роду конструкцію слід доповнювати затягуванням біля основи крокв.
• Похилі крокви - встановлюють при висоті зовнішніх стін більше 10 метрів з наявністю внутрішніх стовпчастих опор, на які розміщують лежень або опорну балку.

Коли вибрали тип кроквяної системи, можна переходити до розрахунків.

розрахунок розмірів

Для правильного розрахунку розмірів і форми даху слід дотримуватися певних правил.

Зверніть увагу! Будь-яка двосхилий дах повинна мати кут від 5 до 90 градусів інакше монтаж буде дуже складним і з подальшими проблемами під час експлуатації будинку.

У разі частих і рясних опадів у районі будівлі, можна створювати ламану дах, де верхня частина має пологий нахил, а нижня з різким ухилом. Під час вибору кута також потрібно думати про швидкість вітру - чим гостріше кут даху, тим більше вона буде схожа на корабельний вітрило. Таким чином, потрібно підбирати середні розміри і висоту крокв, з огляду на всі фактори погоди і маси покрівельного пирога.

Знаходимо площа одного ската даху:

Площа ската = Довжина ската, помножена на ширину ската

При цьому:

Ширина ската = Довжина стіни + Довжина виступу, помножена на 2

Висота ската в цьому випадку дорівнює довжині крокв.

Кількість крокв буде розраховуватися за формулою:

Кількість стропильних ніг дорівнює подвійній ширині ската, розділеної на крок між кроквами.

Тепер розраховуємо допустиме навантаження:

Вага покрівлі дорівнює сумі ваги всіх верств покрівлі на 1 м. Кв. Ще необхідно додати 10% від отриманої цифри.

До отриманої величині додаємо навантаження від впливу факторів зовнішнього середовища і кут нахилу даху. Залежно від цих даних слід підбирати матеріал для створення кроквяної системи.

Монтаж

У разі бетонних або цегляних стін проводиться монтаж мауерлата. Якщо ж конструкція складається з колод або бруса, то роль мауерлата буде грати верхівка стіни.

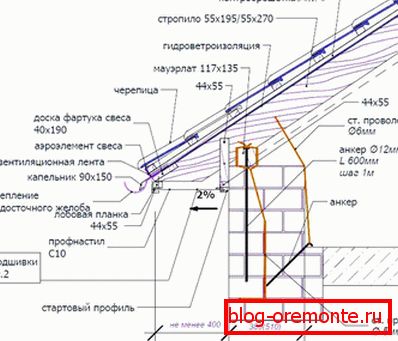

На бетонній або цегляній конструкції в верхівку монтуються металеві стрижні з кроком 1-1,3 м з поперечним діаметром в 1 см і з нанесеною на них різьбленням, а після повної їх установки зверху розміщується мауерлат. Також слід створити шар гідроізоляції між мауерлатом і стіною для запобігання попадання вологи і води. Стіни з пінобетонних блоків в місцях з'єднання потрібно додатково армувати і залити бетоном в 200-300 мм.

Для отримання конструкції з пристойним запасом міцності використовують мауерлат у вигляді бруса з поперечним перерізом в 150 мм. Його встановлюють на стрижні з різьбленням в районі верхнього обріза стін (спеціального каналу для мауерлата) на шар гідроізоляції. Для довгих крокв з величезною масою можна встановити додаткову опору з упором на лежня.

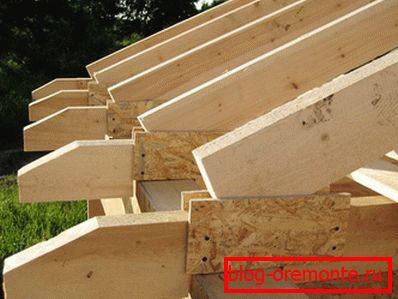

Тепер можна переходити до монтажу кроквяних ніг з комбінуванням наслонних і висячої систем. Для цього слід взяти балки з розмірами близько 50-70 х 150-170 х 6000-Ін9000 мм і виготовити початковий шаблон однієї кроквяної ноги, по ній будуть надалі створюватися інші крокви.

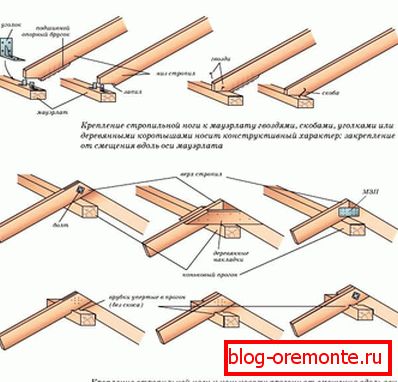

Як тільки отримано необхідну кількість крокв, можна починати установку крокв на мауерлат. Додатково з'єднувати з гребеневим бруском цвяхами і з балкою перекриття саморізами. У разі установки наслонних системи, потрібно провести монтаж опор під кроквами з кроком, раніше певним на стадії проектування. По завершенні монтажу крокви з'єднуються з коником вгорі балок з використанням скоб, болтів або металевих куточків.

Тепер необхідно надати жорсткості конструкції встановивши нижні затяжки і верхні ригеля. Якщо в районі проживання часто спостерігаються сильні вітри і бурі, дах можна зміцнити діагональними зв'язками з використанням простих дощок.

Після цього встановлюється решетування по горизонту і проводиться монтаж покрівельного пирога. Для обрешітки використовують сухий брус без тріщин і сучків, який починають встановлювати біля коника з напрямком зверху вниз. Так проводиться монтаж обох сторін до отримання хорошої жорсткості поверхні.

Таким чином, створюється кроквяна система даху гаража або невеликої будівлі без залучення бригади фахівців і з пристойною економією коштів.
