Як зробити односхилий дах до прибудові будинку своїми руками

Після завершення будівництва будинку часто виявляється, що місця для якихось господарських потреб в ньому недостатньо. Буває, виникає необхідність обладнати гараж, спорудити альтанку для відпочинку на природі, зробити теплицю або оранжерею, але маленька прибудинкова територія не дозволяє задовольнити всі потреби домовласників. Щоб заощадити вільний простір і будівельні матеріали, житло розширюють в горизонтальному напрямку, пристроюючи до нього необхідні приміщення. У цій статті ми розповімо, як зводиться односхилий дах прибудови до будинку своїми руками.

конструкція

Односхилим дахом називають легку покрівельну конструкцію, що складається тільки з одного ската. Вона складається з дерев'яного кроквяної каркаса, обрешітки, фронтону і матеріалу покриття. Будівництво односхилого даху, прибудованої до будинку, відрізняється від окремо стоячих тим, що вона однією стороною прикріплюється до несучої стіни споруди. Кроквяний каркас такої конструкції складається з наступних елементів:

1. Мауерлат. Цим терміном називають брус, службовець опорою для крокв односхилого даху. Він виготовляється з деревини твердих порід і обробляється антисептичним складом. На мауерлат переноситься вага покрівельного покриття, який він рівномірно розподіляє і передає на несучі стіни і фундамент. Щоб своїми руками зробити дах для прибудови, один мауерлатний брус закріплюють на стіні основного будинку, а інший укладають на опорні стовпи.
2. Кроквяні ноги. Ці елементи кроквяної системи виготовляють з дощок розміру 50х150 мм або 100х150 мм. На обох кінцях крокв роблять запили для того, щоб закріпити їх на мауерлат. Вони несуть на собі вагу покрівельного матеріалу, розподіляючи навантаження рівномірно і передаючи на опорний брус.

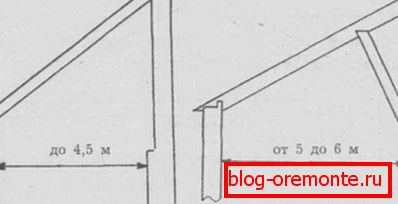

3. Підкіс. Підкосом називають додатковий елемент кроквяної системи, який служить для посилення конструкції у випадках, коли скат має довжину, що перевищує 4 м. Підкоси наголошують однією стороною в мауерлат, а інший в середину кроквяної ноги.
4. Решетування. Латами називають дошки перетином 40х150 мм, які настилають на кроквяні ноги, щоб зробити стійку основу для настилу покрівельного матеріалу. Якщо для перекриття прибудови використовують м'які види покрівлі, споруджують суцільну обрешітку з листів вологостійкої фанери.

Зверніть увагу! Односхилий дах - найбільш простий варіант покрівельної конструкції, доступний для монтажу своїми руками. Конструювання і створення проекту покрівлі такого типу не вимагає особливих знань і складних обчислень. Слабке місце цього варіанту перекриття, на яке потрібно звернути увагу - стик ската зі стіною будинку, де прилаштовується додаткове приміщення. Погана гідроізоляція з'єднувального шва часто стає причиною протікання в прибудові.

Проектування і розрахунки

Навіть найпростіші покрівельні конструкції потребують попереднього розрахунку і створення хоча б схематичного проекту. Щоб своїми руками побудувати односхилий дах для прибудови потрібно обчислити ухил і площа ската, різницю між висотами опорних стійок, довжину крокв. Кожен з цих параметрів впливає на ефективність і довговічність покрівлі. Щоб виконати обчислення, можна скористатися спеціальними комп'ютерними програмами або звернеться до найпростішим тригонометричним формулами:

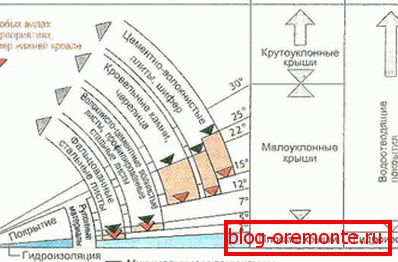

• Ухил ската обчислюється як частка різниці між висотою опорних стійок односхилого даху і шириною прибудови. Цей показник зазвичай лежить в межах 15-40 градусів, він повинен відповідати рекомендаціям виробника покрівельного матеріалу і кліматичних умов в зоні будівництва.
• Величину різницю між висотою опорних стійок отримують, множачи ширину прибудови на кут нахилу ската даху. Цей параметр обчислюється, щоб правильно змонтувати конструкцію, витримавши розрахований ухил.
• Довжина кроквяної ноги розраховується шляхом ділення різниці висот опорних стійок на синус кута, утвореного скатом і підставою даху. Цей параметр допомагає визначити, скільки пиломатеріалів потрібно купити для монтажу кроквяної системи.

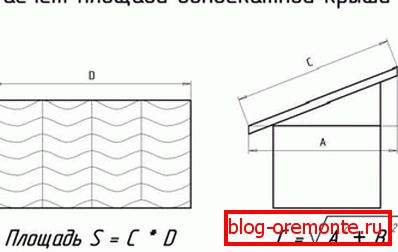

• Площа ската обчислюють, множачи ширину на довжину. Ці розрахунки стануть в нагоді при придбанні покрівельного матеріалу. Однак, потрібно врахувати, що він купується з запасом 15-20% на нахлести і підрізування.

Зверніть увагу! Ухил ската даху для прибудови вибирають з урахуванням кліматичних умов в регіоні будівництва. Якщо регіон характеризується високою сніговим навантаженням в зимовий час, кут роблять більш крутим, щоб сніг і тала вода самопливом зсковзували з поверхні покрівлі. У вітряних районах краще себе ведуть пологи скати з ухилом до 15 градусів, що володіють меншою парусністю.

матеріали

Односхилий дах для прибудови - самі доступне рішення, як захистити споруду від атмосферних опадів і вітру, завдяки низькій ціні використовуваних матеріалів. Все що потрібно для будівництва своїми руками, можна знайти в самому звичайному будівельному магазині. На збірку цієї конструкції потрібно менше матеріалів, ніж на зведення двоскатних, шатрових і вальмових дахів. Щоб почати монтажні роботи, необхідно закупити:

1. Пиломатеріали. Для спорудження кроквяної каркаса односхилого даху потрібно придбати хвойний брус з перетином 100х100 мм або 150х150 мм, обрізну дошку 50х150 мм, необрізну дошку 40х150 мм, рейки 25х50 мм. Купуйте якісний пиломатеріали без тріщин і відколів, вологість яких становить 15-16%. Щоб захистити елементи з деревини від проникнення вологи, утворення цвілі і гниття виконують обробку антисептичними препаратами глибокого проникнення.

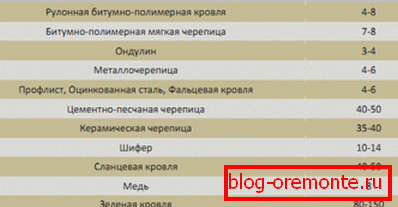

2. Покрівельний матеріал. Будівельний ринок надає широкий вибір покрівельних матеріалів різних цінових категорій. Найбільш дешевий варіант - шифер, руберойд або профнастил, він обійдеться в 200-300 рублів за 1 квадратний метр покриття. Більш сучасні та привабливі матеріали (металочерепиця, ондулін, м'яка черепиця) стоять в 2-3 рази дорожче. Для дахів прибудов, які використовуються в якості оранжерей і теплиць, використовують прозорий полікарбонат, що володіє високими термоізоляційними якостями і пропускає світло.
3. Гідроізоляційний матеріал. Для захисту деревини кроквяної каркаса від проникнення вологи використовується гідроізоляційний матеріал. На цій посаді застосовують руберойд, поліетиленову плівку або дифузну мембрану. Досвідчені майстри віддають перевагу самому недорогому варіанту - руберойду, який міцніше аналогів.
4. Елементи кріплення. Для монтажу покрівлі потрібно багато різних елементів кріплення: металеві куточки, накладки, цвяхи, анкерні болти і покрівельні саморізи з каучуковими прес-шайбами. Щоб розрахувати, скільки саморізів потрібно, помножте площа ската на 10, так як стільки кріпильних елементів потрібно для фіксації 1 квадратного метра покриття.

Важливо! Щоб прибудова виглядала як частина архітектурного ансамблю будинку, а не псувала собою зовнішній вигляд, вибирайте для даху один і той же покрівельний матеріал. Якщо все ж хочеться заощадити, підберіть покриття такого ж кольору. Щоб не будувати складну кроквяний каркас, віддавайте перевагу легким матеріалами (профнастил, ондулін, руберойд).

Монтаж

Після того, як ви зробили схему майбутньої даху, розрахували основні параметри конструкції і закупили матеріали, можна приступати до монтажних робіт. Для збірки потрібно наступний інструмент: електрична дриль, шуруповерт, будівельний степлер, рубанок для обробки деревини, ножівка або болгарка, шнур, маркер для розмітки і лінійка. Монтаж виконують в наступному порядку:

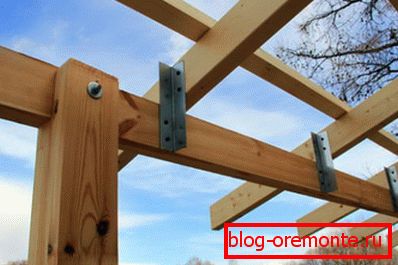

• До стіни будинку за допомогою міцних анкерних болтів або металевих шпильок прикріплюють мауерлатний брус. Потрібно подбати про надійність кріплення, так як на нього будуть спиратися кроквяні ноги.
• На опорні стовпи або несучу стіну прибудови встановлюють другий мауерлатний брус. Він повинен розташовуватися нижче першого, щоб забезпечувався розрахований ухил ската. До опорних стовпів мауерлат прикріплюють за допомогою металевих куточків, а до верхнього поясу стіни анкерними болтами.

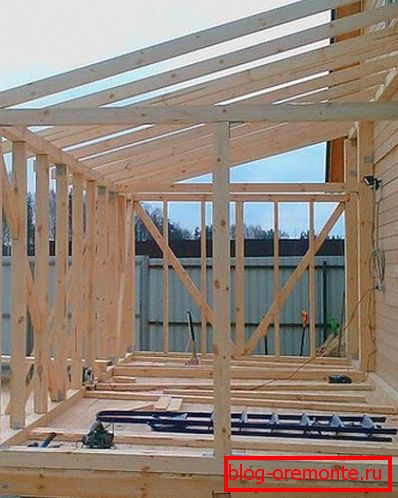

• За шаблоном виготовляються кроквяні ноги розрахованої довжини, на них роблять випив під мауерлат. За допомогою куточків або цвяхів фіксують крайні крокви, між ними натягують шнур і виставляють інші, орієнтуючись на цей рівень.
• На стопа розкладають гідроізоляційний матеріал. Якщо використовується руберойд, то в місці примикання прибудови до основної будови його заводять на 15-20 см на стіну і приклеюють, розплавляючи нижній шар газовим пальником.
• Уздовж крокв гідроізоляцію закріплюють річками контр-обрешітки, які прибивають цвяхами. На контр-решетування прибивають дошки обрешітки з прорізами 10-15 см, які стануть підставою для настилу покрівельного матеріалу.

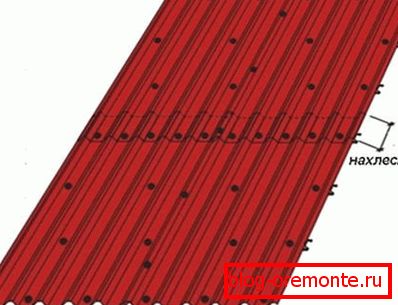

• На обрешітку укладають покрівельне покриття. Всі види покрівельних матеріалів настилають з правої нижньої частини схилу, маючи в своєму розпорядженні листи з нахлестом 10-15 см. Якщо скат має маленький ухил, то нахлест збільшують або обробляють стики спеціальним герметиком.

Важливо! Мінус односхилих покрівель в тому, що вони мають односторонній стік води, тому потрібно подбати про встановлення хорошою водостічної системи. Після цього дах можна утеплити і зашити фронтони.
