Каркас крыши самому

Зведення даху є важливим етапом всього будівництва будинку. Саме тому пристрою каркаса верхньої частини будівлі приділяється особлива увага. Щоб побудувати каркас даху власними силами, потрібні певні знання і досвід. Далі піде мова про те, як зробити каркас даху.

Каркасна система з крокв і її види

Каркасна система з крокв і її види

Залежно від різновиду покрівельної конструкції каркас даху має кілька типів:

  • Кроквяна каркасна конструкція, основою якої є дерев'яні елементи. Вона застосовується в приватному будівництві для зведення скатних дахів.
  • Металевий каркас. Він виготовляється з профільних металевих балок і застосовується переважно в промисловому будівництві.
  • Бетонний каркас. У його пристрої застосовуються бетонні плити, які створюють пологу покрівлю переважно в висотних будинках.

Перед тим як починати будівництво каркасної конструкції будівлі, необхідно визначитися з вибором одного з наведених типів і каркасом кроквяної системи, в якій несуча здатність повністю передається фермам. Для пристрою кроквяної ферми застосовують брус з дерева, який в перерізі повинен бути розміром мінімум 15,0? 5,0 см. Після кріплення крокв до будівлі і між собою до каркасу фіксується покрівельна система обрешітки.

Кроквяна конструкція розділяється на наслонних і висячу. Вона вибирається залежно від конструктивних особливостей будівлі. Обидва види крокв використовуються в будівництві приватних будинків і відрізняються тим, що при висячої системі основні балки спираються на мауерлат, який облаштовується по периметру будівлі і кріпиться до поверхні несучих стін на верхній ряд кладки. У практиці мауерлат є брус з дерева, який має перетин 10,0? 10,0 см. Кроквяні ноги з верхньої сторони ферми фіксуються один з одним за допомогою конькового бруса. Похилі конструкція у верхній здебільшого не кріпиться кроквами межу собою. Такий дерев'яний каркас робиться іншим способом.

Види кроквяної системи

При наслонних системі ферми вгорі своєю конструкцією впираються на поздовжню центральну стіну або спеціально передбачені колони для опор.

При виборі виду кроквяної конструкції велике значення мають габаритні розміри споруди.

Зверніть увагу! Висячі крокви застосовуються при будівництві дахів для будинків, відстань між зовнішніми несучими стінами яких не перевищує 6,0 м. Якщо ж проліт більше цього значення і є поздовжня центральна стіна з несучими характеристиками або опорні колони, то застосовується наслонних кроквяний каркас. У цьому випадку на неї не буде впливати підвищене навантаження від ваги матеріалу покрівлі.

Установка мауэрлата

Установка мауэрлата

Треба знати, що мауерлат являє собою основну опору для каркасної конструкції і покрівельного матеріалу даху. Завдання мауерлата полягає в прийнятті навантажень від всієї конструкції даху і їх рівномірному розподілі на несучі стіни будівлі.

  • Завдяки цьому конструктивному елементу збільшується довговічність не тільки даху, але і всієї будівлі в цілому. Якби не застосовувався цей ярус з бруса, вертикальні навантаження від даху діяли б з руйнує силою на несучі стіни в окремих точках. По суті, мауерлат виконує головну опорну і захисну функцію у всій каркасної конструкції верху споруди. Така опора не потрібна тільки при будівництві будинків з дерева, в яких верх стін закінчується укладанням брусів або колод. Цей важливий конструктивний елемент повинен проходити монтаж при влаштуванні каркаса даху таким чином, щоб внутрішні поверхні його і несучих стін знаходилися в одній площині. Це дозволить зробити внутрішню обробку будинку більш зручною.
  • З боку вулиці мауерлат потрібно зарити кладкою з цегли, щоб деревне матеріал не піддавався впливу явищ природи. Стіни, викладені з блоків або цегли, повинні бути вирівняні у верхній точці бетонною стяжкою. Вона, в свою чергу, повинна бути накрита руберойдом в кілька шарів. Замість цього матеріалу можна застосувати розігрітий бітум. Ізоляційний матеріал використовується для захисту мауерлата від вологи, яка могла б передаватися до нього від стін. Надлишок вологи згубно діє на дерев'яний матеріал і зменшує його довговічність.
  • Самим практичним і надійним методом фіксації мауерлата до стін будівлі є застосування металевих шпильок, які міцно скріплюють поверхні обох елементів. У цеглинах або блоках проробляються отвори необхідного розміру. Готові металеві шпильки, які виготовляються з сталевої арматури, вставляються в просвердлені отвори. Потім брус для опори прикладається для примірки до шпильок, робляться відмітки і по ним також в мауерлат проробляються отвори.

Зверніть увагу! При монтажі увагу потрібно звернути на довжину шпильок. Вони повинні виступати з тіла опорного бруса на відстань від 1,5 см. На кінцях металевих деталей повинна бути нарізана різьба, яка в підсумку використовується для остаточної фіксації мауерлата за допомогою шайб великого діаметра і гайок. Як альтернативу такому кріпленню можна застосувати зварювання.

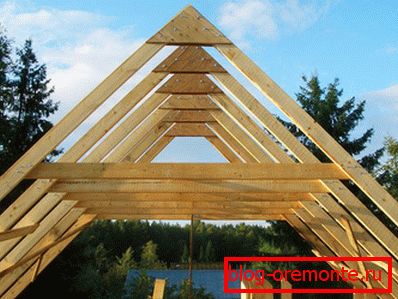

Монтаж стропильного каркаса

Монтаж кроквяної системи

На наступному етапі робіт йде установка каркаса кроквяної конструкції даху. Перед монтажем кроквяних ферм потрібно придбати сухі дерев'яні елементи, щоб вони протягом наступного пір не деформувалися і не жолобилися.

  • При будівництві в конструкцію ферми повинні входити кроквяні ноги в кількості 2-х штук і стяжки для з'єднання перших в нижній їх частині. Стяжки фіксуються до кроквяних ніг анкерними деталями і болтами. Кроквяні ферми в необхідній кількості приставляються до мауерлату і закріплюються за допомогою простих технологій. Вони полягають в проробляє в опорному брусі необхідної кількості вирізів правильної форми. У ці пази за допомогою простих маніпуляцій встановлюються крокви. Відстань між конструкціями ферм залежить від точних розмірів Вашого даху, які відштовхуються від габаритів будинку. У практиці крокви повинні знаходитися один від одного на відстані до 1 м. Потрібно взяти до уваги, що в деяких каркасах даху застосовуються крокви з вертикально розміщеним. Такі конструктивні елементи використовуються для пристрою високих дахів з вертикальним розміром 3 м і більше.
  • Обрешеточних дерев'яна система прекрасно пов'язує між собою конструктивні елементи каркаса. Але перед тим як вона ще не встановлена, необхідно забезпечити стійкість стропильних ферм. З цією метою вгорі конструкції передбачається брус конькового типу. З нижньої ж боку організовується тимчасова обв'язування, яка знімається після монтажу планок або дощок обрешітки. Як видно лати грає важливу роль не тільки для пристрою покрівельного матеріалу, але і для надійної зв'язки всіх конструктивних елементів, коли робиться каркас даху своїми руками.
  • Систему обрешітки можна розділити за своїм виглядом на проміжну і суцільну. Вибір типу обрешітки залежить від того, яким покрівельним матеріалом буде ховатися дах. Проміжна решітка застосовується, якщо дах перекривається щільними листовими матеріалами. У такому випадку між планками повинна бути певна відстань.
  • Якщо покрівля даху передбачається м'яка або вона згорнута в рулони, то застосовується обрешітка суцільна. Тільки на таку поверхню можна якісно укласти даний тип покрівельного матеріалу, і лише таким чином можна забезпечити довгу експлуатацію даху. М'яка черепиця буде добре себе почувати на суцільний обрешітки. Якщо ж цей матеріал укласти на проміжну систему, то він буде звисати і неякісно експлуатуватися.

Наприклад, для оцинкованого листа, металочерепиці або шиферу добре підійде лати проміжного типу. Але так як ці матеріали вимагають кріплення в певних місцях, планки обрешітки повинні монтуватися з певним кроком. Тому для правильного будівництва каркасу даху потрібно робити попередні розрахунки.

Зверніть увагу! Будь-які матеріали з дерева схильні до дії грибка і комах, до того ж вони горять. Щоб захистити дерев'яний матеріал від шкідників, бруси і дошки потрібно захистити антисептичними просоченнями. Щоб дерево втрачало здатність до горіння, його потрібно обробити антипіренами. Обробка всіх дерев'яних елементів повинна проводитися ще до початку монтажних робіт. Це дозволить збільшити довговічність дерев'яного каркасу даху.

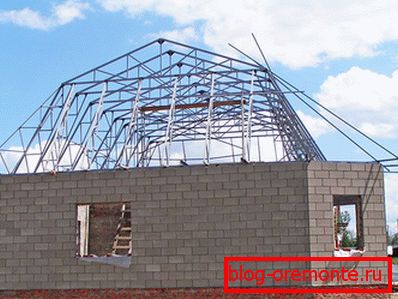

Переваги металевих крокв

Переваги металевих крокв

У промисловому будівництві, а також при зведенні багатоквартирних висотних будівель каркаси дахів виготовляють не з дерев'яних елементів. Кроквяні системи виконуються в них з профільного металу. Легкий металевий каркас даху, який складається зі сталі самого різного профілю з тонкими стінками, відрізняється надійністю і довгим терміном експлуатації. Якщо порівнювати металеві крокви і дерев'яні, то перші мають ряд переваг.

  • Металеві елементи на відміну від дерев'яних не наражати на горіння. У разі загоряння даху металеві конструкції здатні довгий час витримувати високу температуру і не дозволяти покрівлі обвалитися.
  • При застосуванні металевих крокв відсутня потреба в обробці конструктивних елементів антисептиками і антипіренами.
  • Так як конструкція не піддається зараженню комахами і грибком, а також поверхню елементів покрита цинком, який запобігає корозії, такий дах можна експлуатувати близько 100 років.
  • Металеві крокви можна монтувати при будь-яких погодних умовах.
  • Потрібно відзначити легкість в установці крокв. Для монтажу потрібно мінімум інструментів.
  • Так як конструкція має невелику масу, вона не робить великих навантажень на несучі стіни споруди.

Так як металевих кроквах не страшні великі навантаження, як перекриття даху можна застосовувати будь-який покрівельний матеріал.

Фото

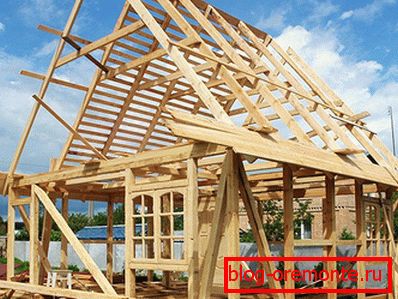

Металевий каркас даху Каркас мансардного даху Каркасні будинок і дах дерев'яний каркас

Відео

У цьому ролику йдеться про монтаж кроквяної системи даху.
