Кобилка покрівлі - пристрій, розміри і монтаж

Дах житлового будинку має технічно складний пристрій, в якому кожен елемент конструкції виконує йому відведену роль і функцію. Від дотримання технології монтажу покрівлі залежить її надійність, термін служби і несуча здатність. Навіть такі незначні за розміром елементи як карниз впливають на функціональність конструкції.

У нашій місцевості, яка славиться високою сніговим навантаженням зимовий період, широкий карниз даху - нагальна потреба, що забезпечує безпечну експлуатацію будинку. Однак, довжина крокв не завжди дозволяє сформувати широкий звис, тому для його пристрою використовують кобили. У цій статті ми розповімо про конструкцію і функціях цих елементів.

Карниз покрівлі та його функції

Карнизом даху називають нижню частину покрівельного звису, яка виходить за межі зовнішніх стін споруди. Він формується за рахунок збільшення довжини стропильних ніг каркасу покрівлі на 30-100 см, зверху він, як і решта поверхні ската покривається, гідроізоляційним матеріалом, а знизу зашивається софітами, сайдингом або дошками. Карниз в конструкції даху виконує наступні функції:

1. Захищає зовнішню поверхню стін і їх обробку від попадання атмосферної вологи під час сильних злив, снігопадів і рясного танення снігу навесні. Завдяки цьому зовнішній вигляд і цілісність облицювання зберігається набагато довше.
2. Запобігає потраплянню води всередину кроквяної каркаса даху. Підшивка карниза захищає від крапель, відскакує від даху під час косих дощів, але при цьому не ускладнюють вентилювання підпокрівельного простору.
3. Надають покрівлі закінчений, акуратний зовнішній вигляд. Підшивка карниза закриває непривабливу «виворіт» покрівельного ската.
4. Захищає вікна від проникнення від проникнення прямих сонячних променів, що часто є неприємністю в спекотні літні дні.

Зверніть увагу, що в середній смузі Росії досвідчені будівельники рекомендують зводити даху з карнизами шириною не менше 40-50 см, щоб захистити вимощення будівлі від розмивання дощами і потоками талих вод, що стікають зі ската.

Як формується карниз?

Широкий карниз даху - запорука безпечної експлуатації і більш зручного обслуговування будівлі. Він формується за рахунок збільшення довжини покрівельного ската на 40-50 см. Існує 2 технології монтажу карниза:

• За рахунок використання крокв більшої довжини. Найпростіший спосіб сформувати широкий карнизний звис - використовувати для монтажу кроквяної каркаса кроквяні ноги, довжина яких на 40-50 см перевищує довжину ската. Однак, у цього варіанту є один мінус - каркас виходить досить потужним і дорогим. Крім того, якщо скат даху мають довжину більше 6 метрів, то стає досить проблематично знайти пиломатеріали, розміри яких дозволяють сформувати більш-менш пристойний карниз.
• За рахунок монтажу кобилок. Щоб сформувати звис необхідної довжини модно використовувати кобили. Кобилка покрівлі потрібна, щоб збільшити довжину крокв, при цьому надмірно не обтяжуючи каркас. Вони прикріплюються до кінця кроквяної ноги для збільшення довжини ската. Кобили можуть подовжити карниз на будь-яку довжину, при цьому ця технологія дешевше, так як використовуються дошки меншого перетину, які коштують недорого.

Важливо! Професійні покрівельні майстри рекомендують використовувати для формування карниза кобили, так як часто це дешевше. Крім того, це зручніше в плані монтажу, так як не доводиться піднімати і переміщати по даху крокви великої ваги і довжини.

Пристрій

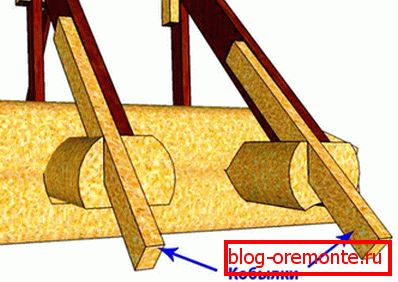

Кобили - бруски або дошки з перетином 50х100 мм, які використовуються для подовження кроквяних ніг каркасу даху, необхідного для формування карнизного свеса. Вони дешевше, легше і зручніше в монтажі, ніж подовжені кроквяні ноги, для виготовлення яких використовуються дошки більшої товщини. Перевагами такого конструктивного рішення вважають:

• Низький вага. Кобилка покрівлі має менший перетин, так як на карниз даху лягати менше навантаження. За рахунок цього загальна вага кроквяної каркаса даху знижується, розвантажується фундамент і несучі стіни споруди.
• Вигідна вартість. Надставіть крокви до необхідної довжини за допомогою кобилок обходиться набагато дешевше, ніж використовувати кроквяні ноги більшої довжини, так як ціна пиломатеріалів безпосередньо залежить від їх довжини. А дошки довжиною понад 6 метрів взагалі вважаються нестандартними, а тому зустрічаються рідко і коштують дуже дорого.
• Зручність монтажу. Підйом на висоту даху стропильних ніг і так є деяку складність, пересування же елементів каркаса великого розміру і ваги взагалі може вилитися в глобальну проблему, яку не вирішити без спеціальної будівельної техніки. Тому набагато зручніше збільшити довжину крокв кобилками.
• Естетичність. Кобили для покрівлі можуть виступати не тільки як функціональний елемент, але і як декор. Різьблені кобили, характерні для традиційної російської архітектури, допомагають сформувати досить широкий карниз, в той же час будучи прикрасою дерев'яного будинку.

Врахуйте, що акуратно врізати в мауерлат, а потім точно вирівняти по довжині кроквяні ноги, набагато виходять за межі зовнішні стін досить складно. Досвідчені майстри вважають, що з точки зору технології монтажу, кобили - простіший, але функціональний варіант.

технологія монтажу

Коли для подовження кроквяної ноги використовується кобилка, покрівля спочатку зводиться в звичайній послідовності. Зміни в технології монтажу починаються після установки крокв. Щоб сформувати карниз з пиломатеріалів з перетином 50х100 мм нарізаються бруски, довжина яких становить бажану ширину звису плюс 35-50 см, необхідні для кріплення елемента. Для фіксації кобилок використовуються звичайні або єршоні цвяхи, що забезпечують оптимальне зчеплення між елементами каркаса. Монтаж здійснюється в наступній послідовності:

1. Після встановить стропильних ніг каркаса за шаблоном вирізають необхідну кількість кобилок, довжина яких дозволить сформувати досить широкий карниз. Кількість кобилок відповідає кількості крокв.
2. Потім приступають до кріплення кобилок крайніх крокв. Кріпляться вони внахлест на 35-50 см, при цьому між міні прокладається невеликий брусок- вставка.
3. Кожна кобилка фіксується чотирма цвяхами, по дві з кожного боку. Кінці цвяхів потрібно загнути, щоб кріплення з часом не послабило.
4. Коли перша і остання кобилка зафіксована, між ними натягують шнур, щоб інші елементи вирівнювати по ньому. Однак, цей метод не підходить при великій довжині ската, так як шнур буде провисати.
5. Після завершення монтажу кобилок приступають до кріплення обрешітки кроквяної каркаса. При цьому на самих кобилка кріплять або суцільну, або посилену обрешітку, щоб посилити звис покрівлі.
6. Після завершення покрівельних робіт знизу карниз кролі зашивають за допомогою вагонки, сайдингу або софітів. Ця операція необхідна, щоб захистити карниз від проникнення атмосферної вологи знизу, а також для додання покрівлі завершеного, акуратного вигляду.

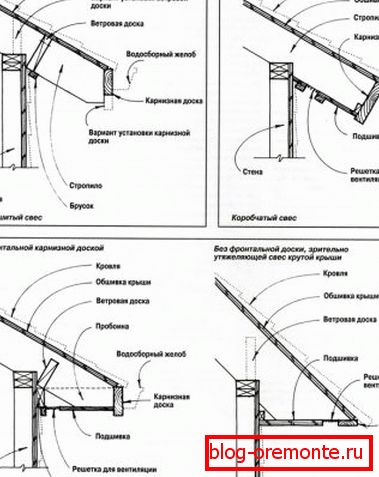

Для підшивки карниза знизу існує два методи - діагональний і прямої. При діагональної технології монтажу обшивка прибиваються знизу прямо до кобилкам. Для прямої зашивання за допомогою брусків монтується короб, який підлогу прямим кутом з'єднується із зовнішньою стіною будинку.
