Конструкція четирехскатной даху - пристрій і схеми

Вибір виду покрівлі для проекту майбутньої споруди дуже важливий етап будівництва. Помилка в цьому питанні варто дорого: цілісність образу руйнується, зникає гармонія і респектабельність. Для перекриття своїми руками приватного будинку великої площі архітектори і дизайнери часто рекомендують чотирьохскатну дах. Її пристрій вдало поєднує впізнаваний зовнішній вигляд, надійність і практичність, перед якою не встоїть жоден домовласник.

Зовнішній вигляд і конструкція

Покрівля Чотирьохскатні типу складається з чотирьох пересічних площин, скатів. Два з них, трикутної форми, називають торцевими, вони замінюють собою фронтони. Два - трапецієподібні, відомі як фасадні. Діапазон кута нахилу скатів лежить в межах 15-60 градусів, а вибір покрівельного матеріалу обмежує лише уява. Конструкція четирехскатной даху складається з наступних обов'язкових елементів:

1. Конька, розташованого на самій вершині покрівлі, в місці перетину площин скатів.
2. Скатів, чотирьох поверхонь, розташованих під кутом до основи покрівлі і покритих покрівельним матеріалом.
3. Звисів, частин даху, які виступають за периметр підстави, необхідних для захисту стін споруди від попадання води. Звиси формують за рахунок подовження кроквяних ніг або спеціальних деталей - кобилок.
4. Кроквяної системи, яку не видно зовні, але вона є каркасом, опорою четирехскатной покрівлі, яка формує її геометрію.
5. Водостічної системи, яка забезпечує відведення надлишків рідини з поверхні четирехскатной даху. Зазвичай монтують зовнішній водостік, що складається з ринви, водоприемной воронки і вертикальної труби.
6. Снегозадержателей, невеликих бортиків, розташованих по краях скатів, що запобігають раптове обвалення накопичилася після снігопаду сніжної маси.

Разновидности форм

Під терміном «чотирьохскатний» ховається кілька видів дахів, що складаються з такого кількість скатів, але мають різне пристрій:

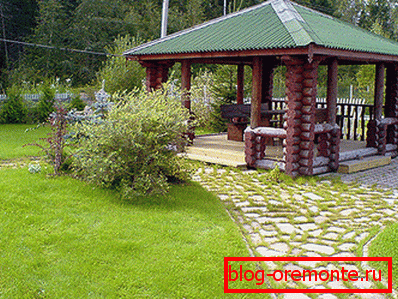

• Чотирьохскатна вальмовая. Класичне прочитання, покрівля з чотирма скатами, два з яких трикутні, а два трапецієподібні. Вони з'єднуються, утворюючи коник, довжина якого менше, ніж довжина будинку. Кроквяна система вальмовой покрівлі відноситься до конструкцій підвищеної складності, її важко і спроектувати і зібрати своїми руками.



• Чотирьохскатна полувальмовая голландська. Об'єктивно розмірковуючи, цей вид можна віднести і до двосхилим, і до чотирьохскатними дахах. Голландська покрівля складається з двох скатів у вигляді трапеції і двох маленьких, трикутних, усічених вальм. Вальми в повному обсязі замінюють собою фронтони, завдяки чому можлива установка своїми руками звичайних вертикальних вікон замість мансардних, які значно дорожче.



• Полувальмовая чотирьохскатний датська. Датська дах складається чотирьох скатів в формі трапеції, що відрізняються за розміром. Вальми починаються не від коника, а трохи нижче, залишаючи місце під трикутний фронтон. Фронтон використовують для обладнання своїми руками вертикального освітлення або слухового вікна.



• Чотирьохскатна мансардні. Складається з двох трикутних вальм і двох ламаних скатів і змінним кутом нахилу. Таке складне пристрій необхідно для того, щоб своїми руками обладнати житлове мансардне приміщення з високою стелею.

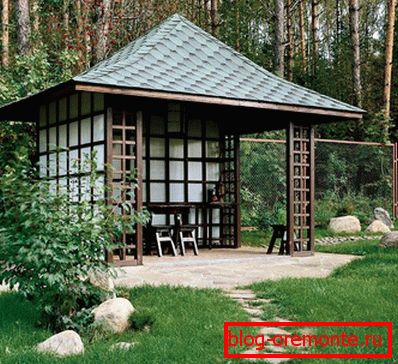

• Шатрова чотирьохскатний. На відміну від вальмовой, шатровий дах монтується на будівлі квадратної форми. Тому всі чотири ската мають однакову трикутну форму і розмір. Пристрій даху шатрового типу своїми руками не передбачає наявність коника, так як скати з'єднуються в одній точці, піку.

проектування

Чотирьохскатна дах - складна конструкція, що вимагає точних розрахунків і складання проекту. Якщо раніше ці завдання були під силу хіба що досвідченим майстрам і проектувальникам, то зараз їх вирішити може кожен за допомогою комп'ютера і спеціального програмного забезпечення. В ході обчислень складається схема і визначається:

1. Кут нахилу скатів четирехскатной даху. На цей параметр впливає обраний покрівельний матеріал, значення вітрового і снігового навантаження. Якщо виконувати розрахунки своїми руками, можна використовувати довідкові таблиці з готовими кутами для різних кліматичних зон.



2. Висоту коника четирехскатной даху. Він залежить лише від кута нахилу скатів і бажаної висоти стелі мансардного приміщення.



3. Довжину і перетин елементів кроквяної системи. Їх визначають після з'ясування постійних і тимчасових навантажень, які їм належить нести. Для цього обчислюють сумарний вага покрівельного пирога, перекриттів і підлоги мансарди, опорних елементів. А також звіряють із даними про снігового навантаження.



4. Число додаткових елементів. Якщо довжина крокв і інших частин кроквяної системи перевищує 6 метрів, то в конструкцію вводять додаткові вузли, що підвищують її міцність і стійкість.

Результатом процесу проектування вважається схема, що відображає реальні розміри і взаємне розташування частин четирехскатной даху.

Стропильная система

Чотирьохскатна дах спирається на каркас, званий кроквяної системою. Практично всі її елементи виготовляються з деревини хвойних порід. Так як дерево - матеріал природного походження, волога і бактерії надають на нього руйнівну дію. Щоб його знизити проводять антисептичну обробку глибокого проникнення і антипіреном для захисту від вогню. У кроквяну систему четирехскатной даху входить:

• Мауерлат. Опора, виготовлена ​​з бруса, яка розподіляє вагу покрівлі по периметру несучих стін.
• Стійки. Вертикальні підтримують елементи, які встановлюють на лежень або балки перекриття для запобігання прогину кроквяних ніг.
• Кроквяні ноги. Діагональні крокви формують ребра вальмовому ската даху, їх монтують однією стороною до коника, а інший до різних кутах мауерлата. Поверхня вальми задають нарожнікі, що закріплюються до діагональним ногам. Рядові крокви служать опорою для трапецієподібних скатів.



• Затягування. Горизонтально розташована балка, стягуюча ноги кроквяної пари, для запобігання розпирання стін будинку.
• Підкіс. Їх встановлюють під кутом до кроквяних ніг для того, щоб ліквідувати прогин, а наголошують підкоси в стійки або мауерлат.
• Коньковий прогін. Брус, який з'єднує верхні частини стійок, він служить опорою для кроквяних пар.
• Решетування. Основа для настилу покрівельного майстра. Для м'яких, рулонних монтують суцільну обрешітку, а для твердих ґратчасту.

Монтаж своїми рука даху Чотирьохскатні типу - прекрасний спосіб доповнити архітектурний задум приватного будинку. Приклавши зусилля і побудувавши її самостійно або найнявши професійних майстрів, домовласник стане володарем комфортного, гарного житла!
