Конструкція даху дерев'яного будинку - її пристрій і будова
Дерев'яні будинки, що славляться своєю екологічною чистотою, довгим терміном служби, користуються в Росії популярністю. Легка, але міцна, довговічна деревина хвойних порід на європейській території країни - традиційний будівельний матеріал, який застосовується для зведення житлових, господарських будівель. Зараз вдома з бруса або колоди знову увійшли в моду, вони будуються повсюдно в якості дачних, садових або навіть міських котеджів. Щоб конструкція з цього деревини прослужила довго, необхідно враховувати особливості цього матеріалу при створенні проекту даху, а також виборі покрівельного покриття і супутньої фурнітури. Сьогодні ми розповімо про пристрій даху дерев'яного будинку, про її характерні риси та особливі вимоги, яких слід дотримуватися в процесі зведення.
Стропильный каркас
Кроквяна система - своєрідний каркас даху, що забезпечує їй жорстку форму, високу несучу здатність. Він складається з вертикальних опор і горизонтальних затяжок, які в розрізі утворюють найбільш стійку геометричну фігуру, трикутник. Каркас даху дерев'яних будинків виготовляють їх деревини. Для 'того використовують брус або дошки з дерева твердих порід, оброблені антисептиком, а також огнеблокірующім складом. При конструюванні кроквяної системи, визначають наступні параметри:
- Перетин елементів каркасу. Товщина дощок або бруса конструкції залежить від навантаження, які лягають на них в процесі експлуатації. При підрахунку підсумовують вага покрівельного матеріалу, самої кроквяної системи, гідроізоляції, пароізоляції, утеплювача, а також снігове навантаження. Зазвичай для виготовлення мауерлата, лежней і стійок застосовують брус 100х100 мм або 150х150 мм, а затягування, ригелі, підкоси і кроквяні ноги роблять з обрізної дошки перетином 50х150 мм або 100х150 мм.
- Крок між елементами. Крок між стійками і кроквяними ногами визначають відповідно до перетином елементів, а також вагою і розміром листів покрівельного матеріалу і утеплювача. Зазвичай відстань між ними роблять в діапазоні 60-120 см залежно від зазначених параметрів.
- Склад каркаса. Найпростіша конструкція кроквяної системи включає в себе тільки мауерлат і крокви. При ускладненні будови пристрою даху, ускладнюється і каркас, в нього вводять стійки, затягування, ригелі і підкоси, що компенсують навантаження, які впливають на систему.
Врахуйте, дерев'яний дах виготовляється тільки з сухої деревини, вологість якої не вище 15%. При зміні вологості дерева розміри матеріалу змінюються, тому при використанні сирих дощок конструкція в процесі експлуатації може істотно деформуватися. Антисептичну обробку виконують для захисту від діяльності цвілевих і грибкових мікроорганізмів, які активно поширюються у вологому середовищі, приводячи до загнивання.
покрівельний пиріг

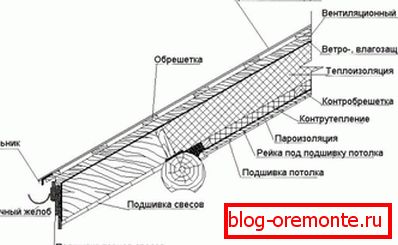

Конструкція даху будинків з дерева багатошарова, тому її називають ємним терміном «покрівельний пиріг». Вхідні в нього матеріали, доповнюють, поліпшують експлуатаційні характеристики одне одного, роблячи покрівлю стійкою до вологи, перепадів температури і міцною. З точки зору складу покрівельного пирога, будова даху може бути 2 видів:
- Холодна. Холодної покрівлею називають конструкцію, а склад якої не входить термоізоляція ската. Дахами саме такого типу обладналися дерев'яні тереми на Русі. Підпокрівельний простір в них, де устатковувався неопалювальний горище служив повітряним прошарком, ізолюючої житлові поверхи від холоду. З точки зору будівництва, це простіша і дешевша конструкція, що складається тільки з пароізоляції, гідроізоляції і покрівельного покриття.
- Тепла. Покрівля теплого типу - більш сучасна технологія, яка поширилася з появою сучасних термоізоляційних матеріалів і опалювальних мансард. Якщо підпокрівельний простір опалюється, то будова позбавляється повітряно прошарку, що захищає від охолодження, в той час як через скати даху, що володіють великою площею, відбуваються максимальні тепловтрати. Тому тепла покрівля крім пароізоляції і гідроізоляції включає в себе ще й шар утеплювача, який оптимізує температурний режим в спорудженні.
Важливо! Тепла покрівля для дерев'яного будинку - досить складне і дороге будівельне рішення, яке використовується тільки в спорудах з житловими мансардами і опалювальними верхніми поверхами. Дахи холодного типу використовуються для бань з колоди і бруса, навісів, альтанок, сезонно використовуваних або неопалюваних будівель.
Покрівельні покриття
Деревина при високій міцності є досить легким будівельним матеріалом, тому фундамент для споруд з колоди і бруса, а тим більше каркасних роблять неглибокий, стрічковий, стовпчастий або фундамент. Щоб не обтяжувати конструкцію, дахове покриття для дерев'яного будинку потрібно використовувати легке, малошумное і негорючий. Найчастіше застосовують:
- Металеві покрівлі. Покрівельні покриття на основі оцинкованої сталі з різними полімерними і лакофарбовим покриттям (металочерепиця, профнастил, фальцева покрівля) володіють малою вагою, що становить не більше 10 кг / м2, високою міцністю і несучою здатністю. Недоліками цих матеріалів вважають високу гучність і велику теплопровідність.
- Ондуін. Это современное кровельное покрытие из целлюлозных волокон, пропитанных модифицированным битумом, с волнистым профилем. Вес одного листа материала, площадь которого составляет около 2 м2, составляет всего 6 кг. Ондуін обладает низкой теплопроводностью и резонирующей способностью. Недостаток этого материала – низкой устойчивость к ультрафиолету, в результате которой ондулин со временем выгорает, и легкая воспламеняемость.
- М'яка покрівля. Також для перекриття будинків з дерева застосовують рулонні або штучні гнучкі покрівельні матеріали. Рулонний м'яка покрівля (руберойд, покрівельні мембрани) славляться високою гідроізоляційної здатністю, але низьким декоративним потенціалом. А ось бітумна черепиця позбавлена цього недоліку. Однак, всі види м'якої покрівлі відносяться до легко займистих, тому в дерев'яному будівництві використовуються з обережністю.
Досвідчені майстри вважають, що головним фактором вибору покрівельного матеріалу, за допомогою якого виконується пристрій дерев'яного даху, виступає опір горінню. Так як ризик виникнення загорянь у будівлях з дерева досить високий, для їх перекриття краще використовувати негорючі матеріали (керамічну черепицю, шифер, металеві покрівлі).
Особливості зведення покрівлі
Деревина - будівельний матеріал, який використовується для зведення житлових будинків на території Росії, вже багато століть, тому особливості роботи з деревом добре вивчені. Унікальні властивості дерев'яних конструкцій в тому, що вони виготовляються з природної сировини, яке пропускає повітря, «дихає», регулює вологість. Щоб дах з дерева була міцною і довговічною необхідно:
- Дотримання термінів усадки. Будинки найчастіше будують із сирої деревини, яка в процесі експлуатації поступово висихає, в результаті чого змінюються розміри споруди. Хоча висихання дерева відбувається протягом 5 років, найбільша усадка відбувається в перші 1-2 роки. Тому дах на дерев'яні споруди налагоджують тільки через рік після завершення будівництва будинку. Виняток становлять тільки споруди профільованого або клеєного бруса, усадка яких не перевищує 5%.
- Використання рухливих кріплень. Дерево - природний матеріал, який при коливаннях вологості навколишнього повітря змінюється в розмірах. Щоб компенсувати ці розширення, не допустити деформації конструкції, потрібно використовувати рухливі кріплення. Спеціальні кляммери, які замінять жорсткі кріплення, дозволяють даху «дихати» разом з коробкою будинку.
- Підбір матеріалу. Для зведення покрівлі застосовують здорову деревину хвойних порід, вологість якої не перевищує 19%. Щоб запобігти загнивання каркаса, брус або дошки обробляють антисептичним складом, антипіреном для захисту від загорянь.
Врахуйте, що дах будинку з деревини посмикати інтенсивному навантаженні, тому для її зведення потрібен спеціальний проект, заснований на інженерних розрахунках. Щоб виконати роботи швидко, якісно, потрібно знайти досвідчених майстрів-покрівельників, знайомих з особливостями роботи з деревом.
