Конструкція слухового вікна на даху

Традиційне слухове вікно на даху виглядало, спочатку, дуже скромно, призначалося воно лише для провітрювання простору горищного приміщення. Згодом через перенаселеності міст Європи допоміжні площі горища стали використовуватися в якості житла. Тоді і з'явилася необхідність в повноцінних вікнах, що дозволяють підвищити освітленість горищного приміщення.

види вікон

Не слід плутати слухові вікна з мансардними блоками, що відрізняються від перших своїм пристроєм. На відміну від мансард, де рама зі склом встановлюється безпосередньо в площину даху, це невелика прибудова, в одну зі стін якої вбудовується вікно. Відрізняються великою різноманітністю форм, що надає зовнішньому вигляду будь-якої будівлі особливий колорит (зверніть увагу на будинки в Парижі). Залежно від виду покрівельної конструкції все слухові вікна діляться, умовно, на наступні класи:

• чотирикутні, що вбудовуються в односхилий покрівлю;
• аналогічні модулі для двосхилих дахів;
• блоки трикутної форми;
• панорамного типа;
• мансардная конструкция;
• напівкруглої форми і т.д.

Крім свого основного призначення (провітрювання нежитлового горищного приміщення), такі вікна можуть використовуватися і в якості аварійного виходу на дах будинку. Якщо під нею обладнується житлова площа - призначаються для природного освітлення горищного приміщення.

Розглянемо кожен із зазначених видів більш докладно.

4-х-вугільні модулі, монтовані на двосхилих і односхилих покрівлях з ухилом більше 15 градусів, вважаються класичним варіантом виконання слухового вікна.

Трикутні блоки зустрічаються найчастіше в заміських будівлях (котеджах). Не мають бічних стінок, оскільки їх функцію виконують скати віконної покрівлі. Скорочується загальна довжина стиків такого модуля з поверхнею покрівлі і, як наслідок, зменшуються обсяги гідроізоляційних робіт. Недоліком є ​​невелике зниження рівня освітлення у кімнаті (за винятком тих випадків, коли лицьова поверхня вікна виноситься в площину фасаду будівлі).

Овальні - найбільш цікаве і привабливе рішення (в плані дизайнерського оформлення фасаду будинку). Плавно вигнуті лінії скатів таких конструкцій здатні надати будь-якій будові досить оригінальний і привабливий вигляд.

виготовлення каркаса

Пристрій слухового вікна на припускає попередню промальовування його ескізу, що враховує як функціональне, так і декоративне призначення. Геометричні розміри і кількість отворів вибираються з урахуванням параметрів самої покрівлі, і для більшості випадків їх загальна ширина не повинна бути більше половини довжини даху. Зовсім не обов'язково мати у своєму розпорядженні вікна в стрункі ряди, допускається монтувати їх на різних рівнях.

Нижній зріз віконної рами слід робити на висоті близько метра від рівня статевого настилу горищного приміщення. Верхня її частина повинна розташовуватися на висоті близько 2-х метрів. Це значення може бути змінено в тому випадку, коли необхідно збільшити освітленість простору під покрівлею.

Каркас рекомендується споруджувати одночасно з облаштуванням кроквяної системи. Зокрема, трикутне вікно передбачає наявність в її каркасі невеликого коника, крокв і обрешітки.

При облаштуванні покрівельної системи житлового будови в місцях розташування віконних каркасів, слід виділяти ділянки з посиленими кроквяними ногами, здатними прийняти додаткове навантаження від конструкції, що монтується. Всі наступні операції повинні виконуватися в такому порядку:

• на посилених кроквах монтуються дві поперечні балки, одна з яких (нижня) встановлюється на рівні обв'язки стін, а положення другої задається проектної висотою;
• на нижній балці кріпляться бічні стійки каркаса, що перекриваються зверху поперечним бруском;
• утворилася при цьому рама скріплюється з другої (верхньої) балкою спеціальними поздовжніми брусами, що спираються на посилені крокви;
• порядок підготовки крокв для слухового вікна нічим особливим не відрізняється від аналогічних операцій з облаштування покрівлі будинку.

Зверніть увагу! Монтаж поперечних балок каркасу повинен проводитися без врубки в посилені кроквяні ноги, що могло б помітно знизити їх несучу здатність. Для скріплення елементів між собою скористайтеся спеціальним металевим кріпленням.

Всі операції по установці елементів каркаса необхідно контролювати по схилу і рівню. Тільки після їх завершення переходять до монтажу конькового бруса і залишилися крокв.

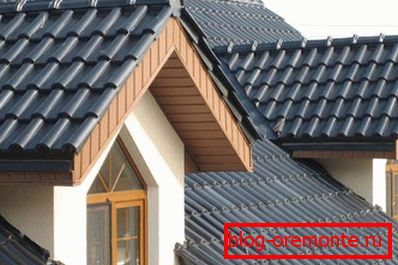

Оздоблення

Під обробкою каркаса розуміється обшивка його боковин тим чи іншим видом вологостійкого матеріалу. Верхня частина конструкції (дах) закривається одночасно з облаштуванням основної покрівлі.

Зверніть увагу! В процесі монтажу необхідно потурбуватися про гідроізоляції щілин, що утворюються в місцях стиків елементів слухового вікна з поверхнею ската. Подібна завбачливість дозволить уникнути появи в цих місцях небажаних протікання.

Облаштування вікна «мансардного» типу здійснюється шляхом його вбудовування в площину основної покрівлі. Більшість користувачів радять купувати такі блоки в уже готовому вигляді, після чого залишиться лише змонтувати їх відповідно до приводяться в інструкції рекомендаціями.
