Конструкція вальмового даху - пристрій і креслення

Важко уявити собі будинок без стін, але уявити його без даху просто неможливо. Покрівля захищає внутрішні приміщення від холоду, дощу і снігу, завдяки їй житло набуває привабливий, закінчений вигляд. Не останнє місце серед різноманіття варіантів займає вальмовая дах, міцна конструкція якої гарантує довгу експлуатацію і безпеку.

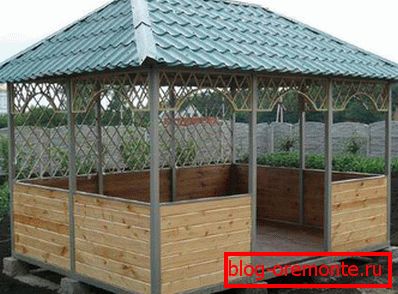

Дизайнери в повну силу використовують всі можливості вальмовой даху, застосовуючи її в проектах будинків з житловою мансардою, еркерами, слуховими вікнами, балконами. Сучасні покрівельні матеріали дають можливість гармонійно вписати її в будь-який архітектурний стиль. Вальмовая дах чудово виглядає на невеликій альтанці, садовому будиночку або презентабельному котеджі. А з чого вона складається і як її побудувати, ми розповімо в нашій статті.

Внешний вид

Вальмовая дах відноситься до чотирьохскатними, так як утворюється зчленуванням чотирьох скатів. На відміну від двосхилих різновидів з фронтонами, у неї їх немає, на цьому місці розташовуються вальми. Вальмові скати, звані також торцевими, формуються особливими елементами кроквяної системи - накосная кроквяними ногами і мають трикутну форму. Два інших ската у вигляді трапеції називають фасадними.

Пристрій даху вальмовому виду складається з наступних складових:

1. Коник. Вершина вальмовой даху, лінія з'єднання кроквяних пар, довжина якого трохи менше загальної довжини будинку.
2. Вальми. Два трикутні скати, що заміняють собою фасади будинку. Вони починаються від закінчення коника, а закачуються звисом на рівні мауерлата.
3. Трапецієподібні скати. Скати, які мають вигляд трапеції, їх формують рядові крокви.
4. Звиси. Виступаюча за межі периметра будинку частина даху, її утворюють подовження кроквяних ніг або кобили. Звис вальмовой даху вкрай необхідний, так як захищає поверхню стін від вологи, збільшуючи термін їх служби.
5. Кроквяна система. Сукупність елементів каркасу вальмовой даху, які несуть на собі вагу покрівельного пирога, формують кут нахилу скатів.
6. Покрівельне покриття. Матеріал у вигляді листів, рулонів або окремих модулів, який служить для гідроізоляції покрівлі, захисту від дощу, снігу та холоду.



7. Водостік. Елементи водостічної системи збирають і відводять надлишки вологи з поверхні даху в зливову каналізацію. Водостік буває внутрішнім і зовнішнім. На вальмовой даху зазвичай використовують другий варіант, що складається з водоприймальної воронки, жолоби і водостічної труби.
8. Снігозатримувачі. Металеві бортики, що встановлюються на нижню частину даху, для захисту від зісковзування снігових мас з скатів після тривалих снігопадів.

Конструкція вальмового даху, а точніше її кроквяної системи, складається з такої геометричної фігури як трикутник, що володіє найбільшою жорсткістю і надійністю.

плюси конструкції

Архітектори та дизайнери активно використовують конструкцію вальмовой даху, так як вона володіє наступними плюсами:

• Скошені вальмовиє скати покращують аеродинамічні властивості покрівлі, знижуючи вітрильний ефект. Тому її можна використовувати навіть в районах з екстремально сильними поривами вітру.
• Широкий діапазон кута нахилу скатів дозволяє вибрати відповідний для кліматичної зони будівництва. Більш круті схили використовують там, де висока снігове навантаження і велика кількість опадів, що випадають. Пологі схили рекомендують в вітряних районах, де є ймовірність зривання покрівлі досить сильними поривами.
• Вальмові даху дозволяють використовувати підпокрівельний простір як житлове приміщення за рахунок досить високих стель.
• Доступні, недорогі матеріали роблять ціну будівництва підходящої навіть для більш ніж скромного бюджету.
• Конструкція вальмового даху досить проста в монтажі, тому підходить для будівництва своїми руками. Більш того, навіть недосвідчені виконавці можуть впорається з цією роботою, за умови допомоги грамотного консультанта.
• Покрівля вальмовому типу виглядає по-справжньому стильно і презентабельно. Тому немає варіанту краще для заміських котеджів і для технологічних таун-хаусів.

мінуси конструкції

Не дивлячись на перераховані вище переваги, покрівля такого типу має деякі особливості, які потрібно враховувати до початку будівництва:

1. Відсутність фронтонів не дозволяє організувати вертикальне освітлення, так як можливості встановити звичайні вікна немає. Замість них встановлюють мансардні, більш дорогі і складні в монтажі.
2. Збільшення кутів нахилу скатів вальмовой даху підвищує витрата будівельного матеріалу, що робить будівництво більш витратним.
3. Складність конструкції кроквяної системи змушує звертатися до професійних проектних фірмам, послуги яких коштують недешево.
4. Конструкція, що складається з безлічі елементів, має значну вагу, витримати який здатний лише надійний, капітальний фундамент, пристрій якого коштує дорого.

Як ви помітили, недоліки вальмовой даху здебільшого відносяться до фінансової сторони питання. Тому важливо скласти проект і кошторис, щоб планувати і контролювати витрати.

Види вальмових дахів

вальмовая дах имеет множество вариаций, которые отличает внешний вид и внутреннее устройство:

• Вальмовая. Класичний, канонічний варіант даху, що складається з чотирьох скатів - двох трапецієподібних і двох трикутних. Скати закінчуються на одному рівні, а у верхній частині зустрічаються в коньковом з'єднанні. Найчастіше таким чином перекривають приміщення прямокутної форми.

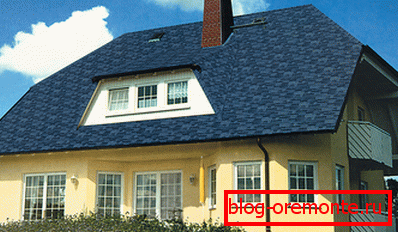

• Полувальмовая голландська. Її пристрій відрізняється від класичної укороченими вальмовими скатами, які в повному обсязі замінюють фронтони, а скорочуючи їх до трапецієподібної форми. Вальми можуть бути зовсім крихітними, практично декоративними або досить великими для установки слухового вікна, яке виглядає дуже доречно.



• Полувальмовая датська. Можна посперечається, до якого типу дахів вона відноситься - двосхилим або Чотирьохскатні. Її «родзинка» в тому, що вальми починаються не від самого коника, а нижче, залишаючи під ним маленький фронтон трикутної форми, який використовують для обладнання вертикального освітлення.

Розрахунок елементів конструкції

Пристрій вальмових дахів починають з проведення розрахунків і створення проекту. На щастя, це завдання полегшують комп'ютери зі спеціальним програмним забезпеченням, який самостійно виконують обчислення і навіть складають креслення. Програма обчислює наступні параметри:

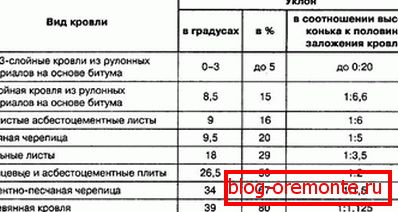

1. Кут нахилу скатів вальмовой даху. На його значення впливають три критерії: вітрове навантаження, кількість опадів, що випадають і вбрання дахове покриття. Згідно з нормами будівельної кліматології, територія нашої країни поділяється на 8 зон, що розрізняються по силі вітру і рясності випадання опадів. За спеціальним картам визначають, до якої з них належить місце будівництва і який кут нахилу скатів рекомендований. Для кожного покрівельного матеріалу також існують обмеження, з якими обов'язково звіряються.





2. Висота розташування коника. Її обчислюють в другу чергу, так як в розрахунках використовують значення ухилу. Дах в розрізі представляють, як трикутник, з двома відомими кутами і підставою, рівним по довжині ширині будинку. Використовуючи тригонометричні формули, визначають на якій висоті повинен розташовуватися коник.

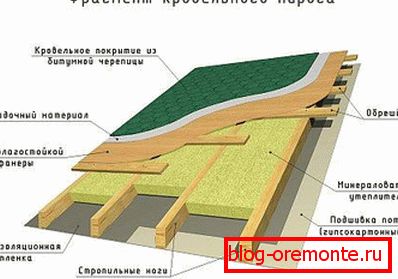

3. Перетин елементів кроквяної системи. Товщина пиломатеріалів, що використовуються в зведенні каркаса, залежить від навантаження, якої вони піддаються. Тому необхідно підрахувати вагу покрівельного пирога, самого каркаса, підлоги мансарди і перекриттів, додати до них значення тимчасових навантажень (вага снігового покриву, масу обслуговуючого покрівлю людини). Підсумкова цифра позначає сумарне навантаження, згідно з якою вибирають товщину крокв, мауерлата, стійок і конькового прогону.

Якщо кут нахилу скатів перевищує 60 градусів, то в розрахунках значенням снігового навантаження можна знехтувати, так як вальмовая дах з такою крутизною схилів не накопичує сніг на поверхню, дозволяючи йому самостійно зісковзувати.

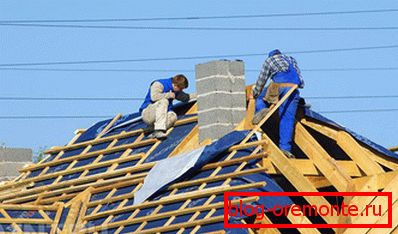

Пристрій кроквяної системи

Вальмовая дах спирається на кроквяну систему, набір елементів, які здійснюють розподіл її ваги і підтримання форми. У неї входить:

• Мауерлат, брус використовується в ролі опори для кроквяної системи. Його розтин не повинно бути менше 150х150 мм. Мауерлат кріплять на металеві шпильки до верхнього армованого поясу стін. У колод і брусових будинків ці функції виконує верхній вінець. Особливість вальмовой покрівлі в тому, що для її монтажу використовують чотири мауерлатного бруса, а не два, як для двосхилих.



• Коникових прогін. Брус на який спираються кроквяні пари скатів, а монтують його на вертикальні стійки.
• Стійки. Опори, що встановлюються на лежень внутрішньої несучої стіни. Вони служать для підтримки коника і передачі навантаження на фундамент будівлі.
• Крокви. У такій конструкції використовують кроквяні ноги трьох видів: накосние, що йдуть від коника до кутів вальми, рядові, що формують трапецієподібні скати і Нарожна, які закріплюють до накосная.



• Підкоси. Так звані підкроквяні ноги під кутом кріплять до крокв для зниження їх прогину під власною вагою. Наголошують підкіс в мауерлат або стійку.
• Затягування і ригель. Горизонтально встановлена ​​перемичка між двома кроквами, яка притягує їх один одному і запобігає розпирання стін. Затягування, яку мають у своєму розпорядженні в підставі даху використовують як балки перекриттів. Ригелем називають затяжку, монтируемую під самим гребеневим прогоном.

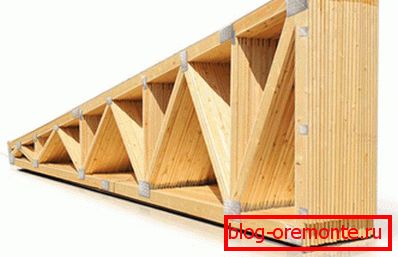

• Шпренгельних ферма. Сукупність елементів, що служать для підтримки діагональних стоп. Вона складається з безпосередньо шпренгелі і горизонтальної сутички, в яку він впирається.

Накосние кроквяні ноги відчувають більше навантаження в порівнянні з рядовими і, як правило, перевищують їх по довжині. Тому для їх виготовлення зрощують дві дошки, які використовуються для пересічних крокв, або закуповують пиломатеріали вдвічі більшої товщини. До речі, розмір деяких елементів кроквяної системи перевищує 6 метрів, стандартну довжину дощок і бруса. Тому доводиться застосовувати складальні крокви, отримані шляхом з'єднання двох і більше частин, або клеєні.

використовувані матеріали

Вальмовая покрівля хороша тим, що для її спорудження використовують найпростіші, загальнодоступні матеріали. Це спрощує монтажні роботи і не дає розориться на будівництві. Для виготовлення кроквяної системи застосовують:

1. Метал. Оцинковані куточки і двотаврові балки витримують більше навантаження, що не деформуючись, не піддаються корозії. Однак мають велику вагу і високу вартість.



2. Дерево. Деревина, навпаки, важить мало і коштує недорого, проте, як будь-який природний матеріал, схильна до гниття, дії шкідників і вогню.

Не дивлячись на недоліки, дерево є більш популярним матеріалом. Так як за допомогою правильному обробці його можна зробити практично невразливим до зовнішніх впливів. Достатньо лише обробити дерев'яні елементи антисептичним складом і антипіреном для захисту від загорянь.

Грамотно розрахована і побудована відповідно до будівельних норм, покрівля вальмовому типу захистить мешканців будинку від негоди, підтримає комфортний температурний режим і прикрасить собою його зовнішній вигляд.
