Кроквяна система багатощипцевих даху своїми руками -
Якщо коробка будинку має не просту прямокутну форму, а виконується у вигляді складної фігури з прибудовами, верандами або слуховими вікнами, її неможливо перекрити звичайної покрівлею. У цьому випадком здійснюють монтаж багатощипцевих даху. Особливість цієї без сумніву красивою і практичною конструкції в тому, що вона складається не з двох фронтонів, як звичайна, а з 3 або більше. Кроквяна система багатощипцевих даху відрізняється від стандартної, однак, при належному рівні професіоналізму вона може зводиться своїми руками.
Пристрій і переваги багатощипцевих даху

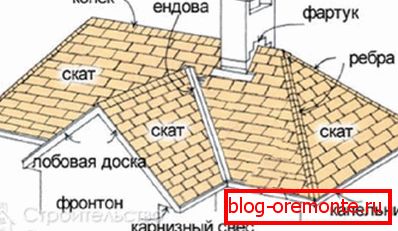

Багатощипцевих покрівлею називають складну покрівельну конструкцію, що складається з окремих, але пов'язаних і взаємозалежних скатів. На відміну від звичайної вона має не 2 фронтону, а 3 або більше. Дах з трьома щипцями називається трехщіпцовой, з чотирма - відповідно, четирехщіпцовой. Монтаж покрівлі такого має високий ступінь складності, але витрати праці, фінансів і часу з лишком окупає оригінальний і органічний зовнішній вигляд цього архітектурного елементу. Перевагами багатощипцевих даху досвідчені покрівельні однак фахівці вважають:
- Висока міцність і несуча здатність. Велика снігове навантаження, механічні пошкодження або сильні пориви вітру не страшні скатам багатощипцевих покрівлі, так як її кроквяний каркас розраховується з урахуванням інтенсивних навантажень.
- Простота обслуговування і експлуатації. На крутоуклонной схилах покрівель з декількома щипцями не затримується сміття, дощова вода і сміття, тому чистити і ремонтувати їх доводиться рідше.
- Можливість обладнання в підпокрівельному просторі житлового приміщення. Монтаж багатощипцевих покрівлі дозволяє більш ефективно і раціонально використовувати вільне місце.
- Привабливий зовнішній вигляд. У порівнянні зі звичайними двосхилими конструкціями, багатощипцеві виглядають більш презентабельно і закінчено, збагачуючи архітектурний задум споруди.
Зверніть увагу! Монтаж багатощипцевих покрівлі пов'язаний з деякими труднощами. Висока складність кроквяної каркаса ускладнює процес будівництва своїми руками. Значна кількість відходів призводить до збільшення вартості робіт. Нарешті, велику вагу конструкції вимагає посилення фундаменту.
Состав стропильного каркаса

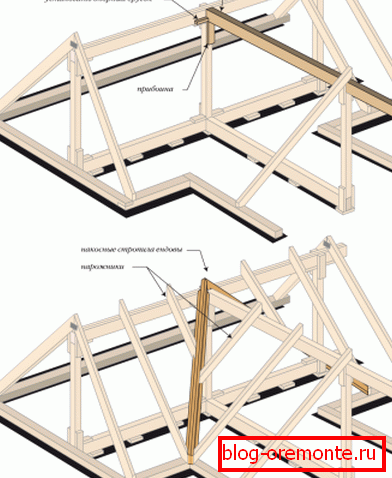

Кроквяний каркас багатощипцевих даху відрізняється підвищеною складністю, тому його будівництво краще довірити професійним майстрам або хоча б вивчити особливості конструкції по детальним відео-інструкцій. Він складається з окремих сполучених скатів, які з'єднаються між собою, утворюючи внутрішні і зовнішні кути. До складу кроквяної системи багатощипцевих покрівельної конструкції входить:
- Мауерлат. Мауерлатом називається стандартний елемент кроквяної каркаса покрівлі будь-якої складності, який пом'якшує тиск крокв на несучі стіни, а також рівномірно розподіляє їх вага між опорами.
- Кроквяні ноги. Крокви або кроквяні ноги встановлюють попарно уздовж конькового прогону. Вони несуть на собі тягар покрівельного покриття, а також надають скатам ухил і форму.
- Стійки. Вертикальні опори, які підтримують коньковий прогін або крокви, називають стійками. Їх монтаж виконують на лежень або затягування.
- Підкоси. Елементи, які підпирають кроквяні ноги, називають підкосами. Вони розташовуються під кутом до крокв, надаючи каркасу жорсткість.
- Ендови. Розжолобками називають специфічний елемент кроквяної каркаса багатощипцевих покрівлі, який утворюється в місці злиття двох суміжних скатів. Ці терміном називають внутрішній кут, сформований між ними.
- Ребра. Ребрами вважаються зовнішні кути, утворені поверхнею покрівлі. До речі, коник по суті також є ребром кроквяної каркаса.
Важливо! Виконуючи монтаж кроквяної системи багатощипцевих покрівлі, пам'ятайте, що вона складається з чергуються наслонних і висячих крокв, тому вважається комбінованої або змішаної.

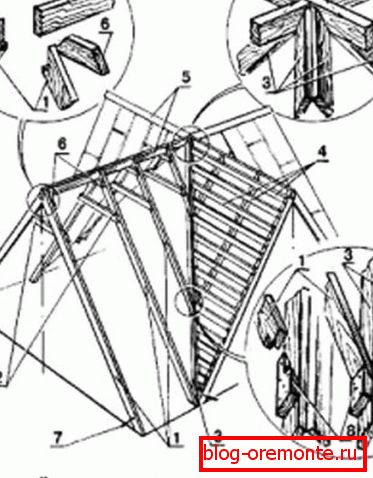

Основні вузли
Схема багатощипцевих даху не може бути типовою, так як кожен проект житлового будинку вимагає індивідуального підходу і ретельних розрахунків, що враховують форму і особливості конструкції, кліматичні умови в регіоні будівництва, а також характер використання підпокрівельного приміщення. Так як монтаж такої складної конструкції своїми руками навряд чи можливий, то пристрій даху такого типу пов'язане з великими фінансовими вкладеннями. Найбільш трудомісткими і уразливими узами багатощипцевих даху вважають:
- Ендови. Внутрішні кути, які утворюються між суміжними скатами, піддаються підвищеним навантаженням. У цьому місці накопичується велика кількість снігу, сміття, застоюється вода, через що навантаження на каркас підвищується. Щоб підсилити конструкцію в цій ділянці, використовуються додаткові розпірки і здвоєні крокви.
- Місця сполучення коникових прогонів суміжних скатів. Найбільш трудомістким вузлом багатощипцевих конструкції є місце стикування брусів, на які спираються кроквяні ноги суміжних щипців. Це місце піддається збільшеного навантаження, вимагає точної підгонки, додаткової підтримки елементами кроквяної каркаса.
Врахуйте, що своїми руками зібрати кроквяну систему багатощипцевих покрівельної конструкції, можна тільки володіючи професійним досвідом, теслярськими навичками, а також маючи ретельно прорахований проект. Для загального розвитку ознайомиться з пристроєм даху цього типу можна за допомогою відео-інструкцій.
