Кроквяна система четирехскатной даху - конструкція і

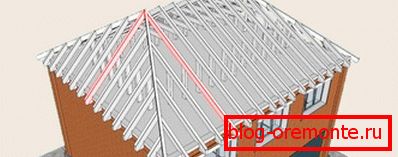

Кроквяна система - це поєднання всіх опорних елементів, що утворюють каркас, на якому лежить покрівельний пиріг. Від міцності і надійності цього підстави залежить здатність даху витримувати вітрове, снігове навантаження, захищати внутрішні приміщення від води і холоду. Щоб не вдаватися до дорогих послуг фірм, що виконують покрівельні роботи професійно, ми розповімо з чого складається кроквяна система чотирьохскатним даху, які матеріали будуть потрібні для її виготовлення і як здійснити її складання.

Види чотирисхилих дахів

Назва «чотирьохскатний» об'єднує кілька видів дахів, що складаються з чотирьох площин, скатів:

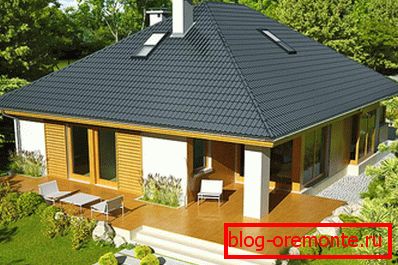

• Вальмовая. Її конструкція включає чотири ската двох геометричних форм: два з них - у вигляді трапеції, два - трикутні. Скати в формі трикутника замінюють собою фронтони споруди. З одного боку, це плюс, тому що можна заощадити на матеріалі для стін, а з іншого, мінус, тому що відсутність фронтонів не дозволяє монтувати звичайні вертикальні вікна.



• Полувальмовая голландська. Насправді, її відносять то до двосхилим видам покрівлі, то до чотирьохскатний. У розгубленість покрівельників вводять усічені торцеві скати, вальми. Вони не замінюють собою фронтон, а видозмінюють його до трапецієподібної форми. Голландська дах виглядає вельми оригінально і відмінно підходить для будівництва в вітряних районах завдяки пониженому ефекту парусності.



• Полувальмовая датська. Вальми цього виду покрівлі відсікають НЕ верхню частину фронтону, а нижню, утворюючи скат звичайної довжини. А під коником при такій конструкції залишають маленький фронтон у вигляді трикутника, які тим не менш дозволяє заощадити на мансардних вікнах і організувати більш доступне вертикальне освітлення.





• Шатровая. шатровий дах используется для строений, имеющих квадратную форму. Она состоит их четырех скатов, которые представляют из себя равнобедренные треугольники и сходятся в одной точке, не образуя конька.

Не дивлячись на зовнішні відмінності, кроквяні системи четирехскатной даху складають з одних і тих же елементів, керуючись однаковими правилами.

Види стропильних систем

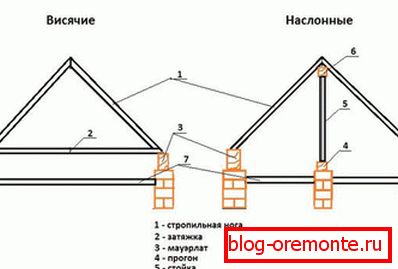

Кроквяна система даху Чотирьохскатні виду приймає різний вигляд, залежно від вихідних умов: площі перекривається будинку і внутрішнього планування. Виділяють три види:

1. Висяча. Застосовують для споруд, в яких немає внутрішніх несучих перегородок, тому опора здійснюється лише на зовнішні стіни. Висяча кроквяна система четирехскатной даху відчуває навантаження на вигин, стиск і розпирання. Щоб врівноважити впливають сили вводять додаткові, що врівноважують елементи - затягування, ригелі, бабки. Складність конструкції полягає в великій кількості складових частин, високому витраті матеріалу і, як наслідок, великій вазі, витримати який здатний лише грунтовний фундамент.



2. Похилі. Її облаштовують в будинках, посередині або з боків яких існують внутрішні несучі стіни. Кроквяна система в такому випадку має опору не тільки на зовнішні, але і на внутрішні стіни. Посилена стійками кроквяна система виходить більш надійною і врівноваженою, монтувати її простіше і дешевше.



3. Комбінована. Складається з елементів наслонних і висячої кроквяної системи. Її застосовують, якщо в якості додаткової опори використовують не внутрішню стіну, а колони або стовпи. Тоді висячі крокви чергуються з похилими, утворюючи ажурну конструкцію з відкритими балками перекриттів.

Кокой вид кроквяної системи підійде для конкретного будинку, визначають в період проектування, виробляючи розрахунки і складаючи креслення.

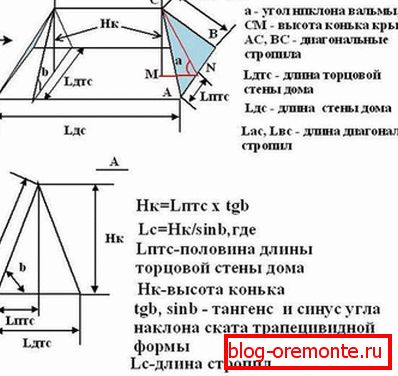

Розрахунок ухилу скатів і висоти коника

Складання проекту кроквяної системи четирехскатной даху починають з розрахунків, що визначають геометрію майбутньої конструкції:

• Розрахунок ухилу скатів. Професійні проектувальники виконують розрахунок, заснований на тригонометричних формулах, що обчислюють кут нахилу ската через косинус трикутника з заданим підставою, рівним ширині будинку. Але початківці будівельники можуть використовувати довідкові таблиці, в яких призводять рекомендовані значення ухилу для зон різної вітрового і снігового навантаження, і різних покрівельних матеріалів. Серед цих факторів визначають лимитирующий, який і буде оптимальним для цієї споруди. Зауважимо, що кут нахилу з катів в діапазоні 45-55 градусів підходить для більшості проектів. Однак, чим він крутіший, тим більше матеріалів витрачається при будівництві.

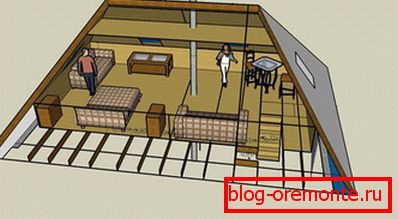

• Расчет высоты конька. Его ставят на второе место потому, что для вычисления требуется известный угол наклона скатов. Для определения параметра также используют тригонометрические формулы, представляя стропильную ферму как треугольник с двумя рассчитанными углами и известным основанием. Важно учесть, что, если чердачное помещение будет использоваться не только для хранения, конек размещают, принимая во внимание желаемую высоту потолков мансарды. шатровий дах имеет коньковый узел, так как все стропила сходятся в одной точке.

Полегшити процес проектування кроквяної системи четирехскатной даху можуть спеціальні комп'ютерні програми-калькулятори, які вимагає тільки занесення вихідних даних: розмірів будинку, кількості скатів.

розрахунок навантажень

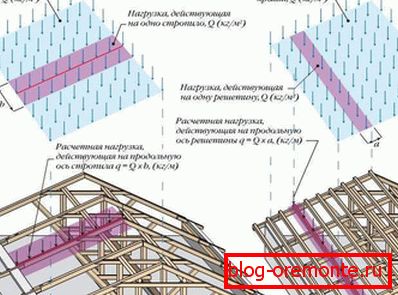

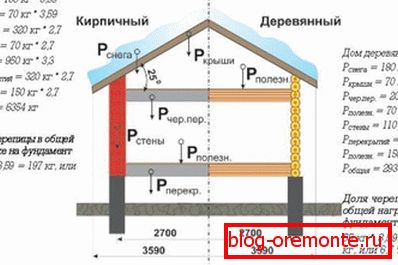

Наступний етап проектування - визначення складу елементів кроквяної системи та їх перетину. Для цього виконують розрахунок навантажень, яким піддається чотирьохскатний конструкція. Вони діляться на три типи:

• Постійні. Їх чотирьохскатний дах відчуває весь час. В цей тип включають вагу покрівельного пирога, кроквяної системи, мансардного статі, якщо планується використання горища як житлового приміщення. Не забудьте, що снігозатримувачі водостічна система - це теж додаткове навантаження, яку несе на собі дах.



• Тимчасові. Дії цих навантажень конструкція піддається не постійно, а лише час від часу, в інші ж періоди воно мінімально. Йдеться про снігового і вітрового навантаження, вага талої та дощової води, масі людини, котра здійснює ремонт і обслуговування даху.



• Особливі. Цей пункт актуальний для жителів районів з підвищеною сейсмічною або ураганної небезпекою. Чотирьохскатну дах проектують з урахуванням можливих екстремальних навантажень, щоб убезпечити знаходяться під нею людей.

Підсумовуючи значення всіх навантажень, визначають загальну, яка, в залежності від використовуваного покрівельного матеріалу може досягати 180-250 кг на квадратний метр. Виходячи з цієї цифри визначають кількість елементів кроквяної системи та їх перетин, звіряючись з довідковою таблицею. Більш складні системи зручніше розраховувати в спеціальних програмах, результатом роботи яких є готова схема кроквяної системи даху Чотирьохскатні типу.

Основні елементи

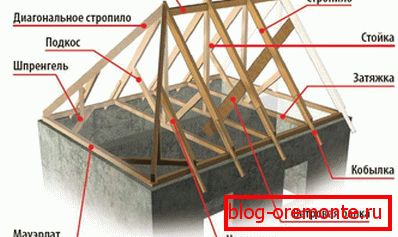

Кроквяна система чотирьохскатним даху складається з безлічі складових частин, обов'язкових і допоміжних:

1. Мауерлат. Брус перерізом 100х100 мм або 150х150 мм, рівномірно розподіляє навантаження по периметру несучих стін. Відмінність четирехскатной даху в тому, що для її установки потрібно чотири мауерлата, а не два, як для двосхилим.
2. Лежень. Брус, який служить опорою для стійок, яке використовують в наслонних кроквяної системі. Він, як і мауерлат, розподіляє вагу покрівлі, але знаходиться на внутрішній несучій стіні.
3. Кроквяні ноги. Елементи з дощок перетином 50х150 мм або 100х150 мм, які несуть на собі покрівельний пиріг і задають геометрію скатів. У будівництві чотирисхилих дахів використовують пересічні, наслонние і Нарожна крокви. Рядові розташовуються парами вздовж конькового прогону, утворюючи трапецієподібні скати. Накосние, розходячись від коника до двох кутах будинку, формують торцеві трикутні скати. А Нарожна крокви спираються верхньою частиною на наслонние і мають різну довжину.
4. Коньковий прогін. Брус, який спирається на вертикальні стійки, до якого кріпляться крокви. Це найвища точка даху.
5. Стійки. Вертикальні підпірки, які встановлюють на лежень. Вони підтримують коньковий прогін або середину кроквяної ноги.
6. Підкоси. Бруски, які встановлюють під кутом до кроквяних ніг для запобігання їх прогину.
7. Затягування і ригель. Горизонтальні перемички з дерева або металу, що з'єднують пари крокв, знижуючи розпираючий навантаження на стіни. Ригель встановлюють у верхній частині крокв, в затяжку в нижній, часто використовуючи в якості балок перекриття.
8. Шпренгельні ферми. Шпренгель - вертикальна стояка для накосних крокв. Якщо його нема в що уперти, встановлюють затяжку межу двома сусідніми сторонами будинку і за допомогою металевих куточків прикріплюють Шпренгель.
9. Решетування. Підстава для настилу покрівельного матеріалу. Якщо дошки прибивають без проміжків, конструкція обрешітки називають суцільний. А якщо дошки чергують з невеликим просвітом - гратчастої. Схема обрешітки залежить від виду покрівельного матеріалу.
10. Звис даху. Частина крокв, яка на 40-50 см виступає за периметр будинку, захищаючи його від вологи.

Збірка кроквяної системи

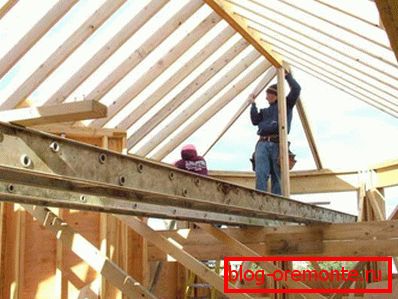

Маючи на руках креслення кроквяної системи, можна починати роботи по збірці. Так як в якості матеріалу використовують в основному натуральну деревину, не буде зайвим обробити її антисептиком глибокого проникнення для захисту від вологості і бактерій. Покрівельні майстри звертають на ряд особливостей, які варто враховувати при монтажі кроквяної системі четирехскатной даху:

• Виконувати роботи по збірці даху поодинці важко навіть дуже досвідченому працівникові в зв'язку з великою довжиною і вагою стропильних ніг і стійок.



• Так як деякі елементи кроквяної системи мають велику довжину, зокрема діагональні крокви, пиломатеріали стандартних розмірів не підійдуть для їх виготовлення. Цю проблему вирішують за допомогою складових стропильних ніг з двох або навіть трьох частин.



• Якщо довжини крокв не вистачає для формування схилу, їх надставляють кобилками, виготовленими з дощок меншого перетину.

Грамотно розрахована і якісно зібрана кроквяна система - основа тривалої експлуатації четирехскатной даху, яка стане надійним захистом від негоди, в незалежності шатрова вона або вальмовая!
