Кроквяна система двосхилого даху

При будівництві будь-якої будівлі чи споруди дах є фінальним елементом. Це перекриття, не тільки передає зовнішні навантаження стін будівлі, а й розподіляє їх на стіни і внутрішні опори будинку в рівній мірі. У більшості регіонів великого поширення набула звичайна двосхилий дах. Розглянемо її пристрій.

Що таке двосхилий дах?

Це найпопулярніший вид даху при зведенні житлових будівель. Вона дає можливість створення досить просторого горища, який не потребує додаткового утеплення. Більш того, схема двосхилим даху досить проста. Її установка не вимагає великих фінансових вкладень.

Двосхилий дах складається з двох прямокутних площин, які вгорі з'єднуються один з одним, а внизу - зі стінами будинку. Торець такої будівлі, як правило, будується з таких же матеріалів, що і стіни будівлі. Тут же можна зробити і вхід на горище. Втім, вона може бути і мансардного типу.

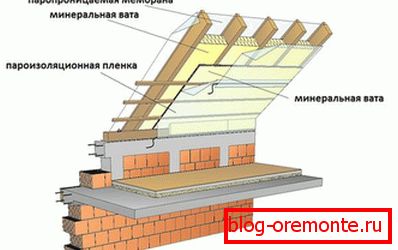

Сьогодні дуже модно спорудити у себе на горищі ще одну кімнату. Утеплення зсередини кроквяна система двосхилим даху дає можливість створити справжню житлову кімнату.

Кут нахилу двосхилим даху повинен сприяти самостійному відразу дощових вод і снігу, що розтанув.

Конструкція двосхилим покрівлі

Двосхилі конструкції найбільш популярні в одноповерхових будівлях.

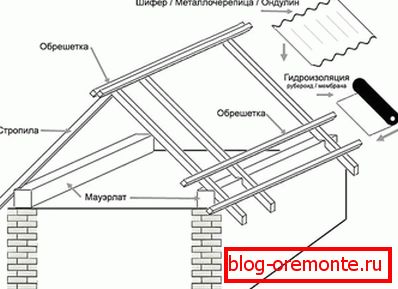

Конструкція двосхилого даху включає:

• стропила;
• обрешітку;
• похилі площини;
• арбітр;
• горизонтальні ребра;
• коник;
• ендови;
• звіси.

Кут нахилу

Одна з найважливіших складових частин надійного даху - кут нахилу або, по-іншому, кут ската. Його величина знаходиться в прямій залежності від клімату кожної конкретної місцевості, властивостей покрівельних будматеріалів та архітектурного проекту будівлі.

Чим більше кут ската даху, тим менше на ній збирається снігу, і тим більший тиск вітру їй потрібно витримати. Тому, в районах, де випадає велика кількість опадів, дах завжди будується під великим кутом, щоб на ній не скупчувалися великі маси снігу, що можуть обрушити будинок.

1. Швидкість сходження снігу з даху залежить також і від покрівельного матеріалу.
2. Від якості покрівельного покриття залежить також і його вага. Отже, це потрібно враховувати при створенні запасу міцності стропильних систем.

Зверніть увагу! У районах, де часто дмуть сильні вітри, даху будують пологі, щоб зменшити тиск вітру. Однак у двосхилим даху кут нахилу не може бути менше 5 градусів, незалежно від кліматичного району.

Вартість споруди безпосередньо залежить від ухилу і його правильного вибору. Адже для того щоб покрити дах з крутим ухилом, необхідна більша кількість покрівельного матеріалу і трудових зусиль робітників.

Пристрій кроквяної конструкції

Пристрій кроквяної системи двосхилого даху визначається формою даху, кількістю внутрішніх колон, довжиною секції між колонами та іншими факторами.

Кроквяні ноги - провідна частина кроквяної конструкції. Вони укладаються уздовж ската даху і служать опорою для обрешітки.

Крокви в таких будівлях бувають двох типів:

• висячі - які спираються на стіни будинку тільки кінцями, без участі проміжних колон;
• наслонние - які спираються на стіни будинку і кінцями і середньою частиною.

У побудові будинків з легкими стінами для монтажу покрівлі застосовуються висячі крокви. Основна їхня перевага - це те, що ними можна перекрити довгу секцію. Цей елемент кроквяної системи працює на стиск і на вигин.

Завдяки своїм технічним властивостям крокви дають навантаження тільки на дві крайні опорні колони - стіни будівлі. Потужний распирающий ефект спрямований на крокви. Для полегшення цього ефекту і попередження розбіжності стропильних ніг застосовуються затяжки: дерев'яні або металеві. Вони закріплюються у підстави крокв. Балка з підкосами зміцнюється паралельно затягуванні, якщо довжина секції більше 8 метрів. У разі, коли проліт менше 8 метрів, між вершиною крокв і затягуванням врізають ригель.

Більш висока установка скріплює затягування дає гарантію міцного і довготривалого стикування з кроквами, і неважливо, якої вони якості, з чого зроблені. Метою всього цього є запобігання розповзання стропильних ніг і зменшення прогину. Ця технологія постійно знаходить своє застосування в кроквяних системах мансардних дахів.

Якщо в будівлях є стовпчасті проміжні колони або середня несуча стіна, тут може застосовуватися похилий тип ферм. Їх, можна застосовувати, якщо розмір прольоту але лише 6,5-7 метрів.

Зверніть увагу! Установка ще однієї додаткової колони дасть можливість довести ширину перекриття до 11,5-12 метрів, а двох колон - до 15-15,5 метрів.

Вид підстав крокв для покрівлі залежить від будматеріалів, використаних при будівництві будинку і його каркаса.

Зверніть увагу! Покрівельна система із застосуванням наслонних крокв для даху, при інших рівних умовах, легше і простіше в монтуванні, в порівнянні з такими ж системами. Крім того, застосування такого виду крокв дає економію пиломатеріалів і, як наслідок, матеріальних засобів замовника.

При використанні висячих і наслонних крокв одночасно над кількома секціями при спорудженні однієї покрівлі, можливо чергування їх в різних варіантах.

Перед монтажем кроквяної системи необхідно абсолютно точно зробити все проміри, розрахувати кількість ферм і визначити найбільш вдалі варіанти їх стикування з іншими елементами покрівлі. Це найбільш трудомістка і головна частина всього процесу споруди двосхилим даху. Від правильності і скрупульозності розрахунку залежить надійність і життєздатність усього споруджуваного елемента будівлі. Тому цю частину роботи неодмінно слід довірити професіоналам.

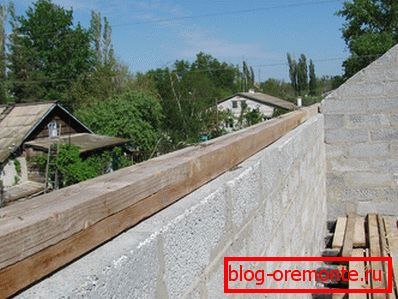

Особливості кріплення мауерлата

Мауерлат - це частина конструкції даху, брус з перерізом не менше ніж 10х10 см, а зазвичай 15х15 см. Він є опорою крокв. Його основне призначення - рівномірний перерозподіл навантажень, які створює дах споруди. Крім цього він виконує функцію своєрідного фундаменту.

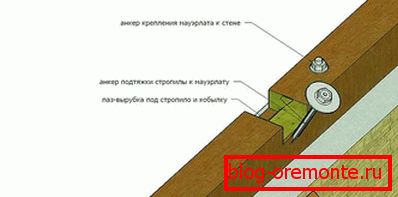

Мауерлат встановлюється на всю довжину будівлі, підкладається під кроквяну ногу. Він збирається на верхньому стінній обрізі. Мауерлат можна кріпити по осі або ближче до краю стіни, але не менше 5 сантиметрів від зовнішнього краю. Залежить це від технічних властивостей стіни.

При виробництві мауерлатів, як правило, застосовується дерево. Однак при монтажі металевої покрівельної основи, можливе застосування різноманітних металлопрофільних мауерлатів.

Щоб уникнути деформації від вітру, мауерлатний брус слід по можливості максимально міцно приєднати до стіни, адже дах практично є величезним вітрилом.

Мауерлат укладається зверху руберойду або будь-якого іншого гідроізоляційного матеріалу, що не менше ніж в 40 сантиметрах від верхнього краю горищного перекриття. Прогони базуються на врубленние в лежня стійки на відстані 3-5 метрів. Кут між кроквяної ногою і підкосом повинен наближатися до прямого. При великій довжині кроквяних ніг передбачається монтаж додаткових опорних підкосів, які базуються на лежнях.

В цілому, мауерлат являє собою цілу систему взаємозалежних один з одним частин, які прикріплюються до крокв. Таким чином, по периметру даху утворюється досить-таки міцна скатна основа.

Коли використовуються вузькі кроквяні ноги, конструкція кроквяної системи двосхилого даху ризикує провиснути. Щоб запобігти цьому застосовується особлива решітка для зміцнення, яка монтується з підкосів, стійки і ригеля. Для виробництва такої решітки використовують дошки розміром 25х150 міліметрів або дерев'яні пластини з колоди, діаметр якого не менше ніж 130 міліметрів.

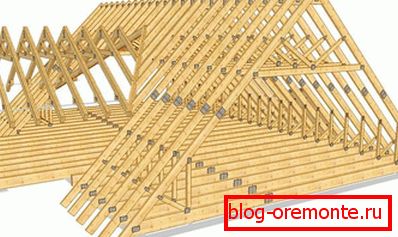

Кроквяна система даху - це несуча основа скатної покрівлі, що складається з кроквяних ніг, похилих підкосів і вертикальних стійок. Завдяки кріпильних елементів (стійок, ригелів, розпіркам, підкосила і т. Д.) Крокви об'єднуються в кроквяну систему. Крокви можуть проводитися з різного матеріалу: металу, залізобетону, дерева або бути змішаними за складом.

Для самої звичайної конструкції даху можливий розмір бруса для крокв становить від 40х150 мм до 100х250 мм. Ці параметри залежать від довжини між встановленими кроквами, довжини стропильних ніг і обов'язково від передбачуваного розміру снігових опадів і навантажень від вітрів для даного регіону.

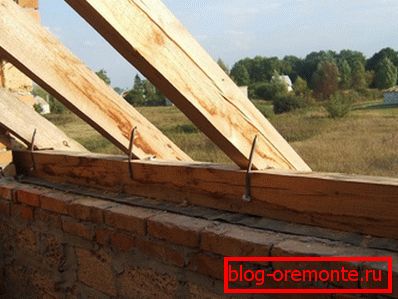

Основою кроквяної системи даху є кроквяні ноги або просто крокви, або ферми. Вони укладаються під кутом, який дорівнює нахилу ската даху, а нижніми кінцями кріпляться металевими скобами або планками до мауерлату.

Фінальною частиною збірки кроквяної системи даху є стикування всіх її елементів за допомогою кріпильних виробів. З цією метою найчастіше застосовуються металеві куточки або скоби, проте останнім часом все частіше використовується і болтове кріплення.

Види двосхилих дахів

Найбільш практичною є двосхилий дах з кутом нахилу скатів 35-40 градусів.

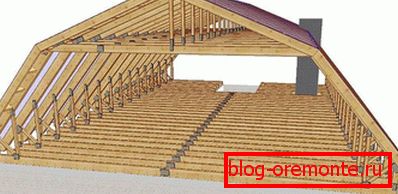

У такому положенні навантаження ділиться в рівній мірі, проте для обладнання кімнати горищне простір не пристосоване. Його можна буде використовувати як підсобне. Такий недолік зможе виправити ламана двосхилий дах, що складається з 2-х елементів - нижній з різким скатом, а верхній з пологим. Ця споруда мансардного типу. Зазначена дах може витримувати значне навантаження вітру і з неї відмінно сходить сніг. Кроквяна система для "будиночка в селі" дає можливість обладнати мансардний поверх в ще одну житлову кімнату.

Ретельні і вірні вимірювання - це база для побудови двосхилим даху. А під час складання необхідно дотримання абсолютної точності та акуратності. Ось чому будівлю двосхилим даху необхідно передати висококласним фахівцям, що володіє всіма необхідними знаннями теорії і практичного застосування. Підводячи підсумок всьому вищевикладеному, можна сказати наступне: двосхилий дах має цілу низку безсумнівних переваг. До їх числа відноситься простота технічного виконання, мала ймовірність протікання, висока міцність і зносостійкість, простота ремонту в разі виявлення неполадок, можливість облаштування в горищному просторі повноцінної житлової кімнати, відмінна економія, так як на її спорудження потрібно порівняно невелика кількість будматеріалів.
