Кроквяна система ламаного даху - пристрій і розрахунок

Двосхилий дах з ламаним скатами, кут нахилу яких різниться у верхній і нижній частині, вважається одним з найбільш популярних типів покрівлі в приватному будівництві. Не дивлячись на технічну складність конструкції такого типу, вона застосовуються при зведенні не тільки фешенебельних котеджів, але також звичайних дачних будиночків. У цій статті ви дізнаєтеся, що таке кроквяна система ламаного даху, як виконується розрахунок, в чому переваги, а також особливості монтажу.

У класичному розумінні ламана дах - двосхилий дах п'ятикутної форми, геометрія скатів якої змінена таким чином, що верхня частина має кут 20-30 градусів, а нижня 50-60 градусів. Її прародителькою стала традиційна трикутна покрівля, яку видозмінили з метою більш раціонального використання підпокрівельного простору, обладнання там житлових приміщень або місця для складування речей, запасів. Спочатку будівельники діяли швидше за натхненням, а згодом архітектори, що відзначили ефективність застосування, стали створювати все більше проектів з покрівлею такого типу.

Переваги та особливості конструкції

Є ряд причин, за якими в проект будинку включається ламана покрівля, найчастіше вони випливають з достоїнств:

• Вона дозволяє максимально ефективно розпорядитися простором, розташованим під дахом. Там може бути обладнано повноцінне житлове приміщення з досить високою стелею, з природним освітленням, яке можна використовувати в якості кабінету, спальні, дитячої.
• Вона покращує зовнішній вигляд будівлі, роблячи більш ефектним. При використанні сучасних покрівельних матеріалів навіть найпростіша ламана покрівля, вносить «родзинку» в вигляд будівлі, роблячи дизайн ексклюзивним, дорогим.
• У будинок з такою покрівлею органічно вписується просторий балкон, завдяки чому подібні проекти користуються особливою популярністю серед замовників.
• Чудово справляється з захистом від вітру і атмосферних опадів. Схили сконструйовані таким чином, що сніг не затримується на них, а вільно зісковзує.

Найчастіше забудовники вдаються до спорудження покрівлі з ламаними скатами в ситуаціях, коли мансарда будинку буде використовуватися для житла. Це насправді перевірений часом, найбільш оптимальних варіант, не позбавлений своїх особливостей:

• Висока вартість. Для побудови цієї конструкції необхідна велика кількість високоякісного матеріалу, так що вона обійдеться значно дорожче простий двосхилим.
• Технічна складність, на увазі якої здійснити збірку здатні професіонали з високим рівнем столярних навичок. Для початку будівництва потрібен складний розрахунок і грамотний креслення. До того ж мінімальну кількість працівників - три людини, бригаді меншого складу це не під силу.
• Можливі втрати тепла під час опалювального сезону, що призводить до більшого витраті дров, газу або електрики.
• Висока вартість установки спеціальних мансардних вікон.

Стропильная система

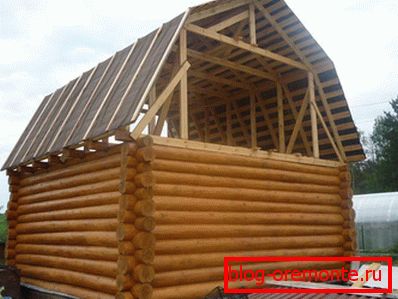

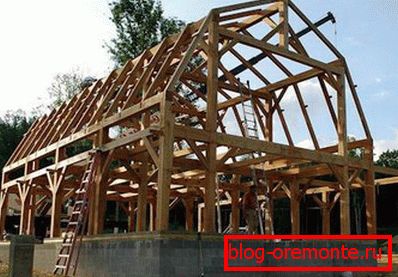

Кроквяна система ламаної покрівлі - сукупність всіх опорних елементів каркаса, кількість і перетин яких визначає розрахунок. Так як подібна покрівля має складну геометрію вона складається з безлічі частин, ніж вона масивніше, важче, тим більше елементів, тим вони повинні бути міцніше.

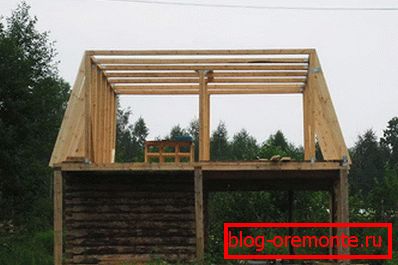

Візуально систему опор можна розділити на дві частини: верхня, в формі рівнобедреного трикутника, а нижня - трапеція з більшою стороною внизу. Професіонали радять використовувати висячі і наслонние крокви в комбінації, щоб конструкція була більш надійною.

Ось як вона виглядає:

1. Верхні наслонние крокви. Виготовляються з міцних, надійний, рівних дощок, які не мають сучків розмірів 50х150 мм або 100х150 мм. Вони кріпляться під кутом, які визначає розрахунок, одним кінцем впираючись в коник, а іншим в опорну будівництво. Крокви відчувають навантаження на прогин, на розпирання, які визначить розрахунок впливають сил. Крок установки варіюється від 60 до 120 см. Кріплення виконується жорсткого типу.



2. Затягування. Горизонтальна стягуюча балка, виготовляються з бруса прямокутного перерізу. Вона служить, щоб розряджати розпираючий навантаження крокв, пов'язуючи між собою кроквяні пари. Чим вище розташована затягування, тим товщі вона повинна бути. А ще вона виконує функції каркаса для стелі мансарди.



3. Бабка. Вертикальна підвіска, що зв'язує між собою коник із затягуванням, переносячи на нього вагу, мінімізуючи прогин. Щоб зробити бабку необхідний брус і спеціальний підвісний кріплення.
4. Коник. Місце зустрічі двох крокв, яке можна підсилити за допомогою конькового прогону, в якості якого використовується також брус.
5. Стійки. Вертикальні опори, які підпирають верхнім кінцем наслонние крокви, а нижнім спираються в балки перекриттів. Найчастіше стійки виготовляють з бруса прямокутного перерізу, довжина цього елемента повинна становити передбачуваної висоті стелі плюс 20-30 см. Зручним вважається стелю 2-2,5 м. Стійки виконуватимуть роль каркаса для створення мансардних стін.



6. Висячі крокви. Вони нижньої за принципом повзуна кріпляться до балок перекриття, а верхній впираються в затяжку. Кроквяні ноги також виконуються з дощок, піддаються впливу на прогин, але не розпирання. Довжини крокв повинно вистачати для формування комфортного схилу, хто відступить від стіни не менше, ніж на 40-50 см. Якщо ноги недостатньо довгі, звис компенсують кобилками.



7. Підкоси. Опорні елементи, розташовані під кутом до висячим крокв, завдання подкосов гасити прогин кроквяних ніг, переносячи частину ваги балку перекриття.
8. Балка перекриття. Основа майбутнього статевого перекриття мансарди, виконана з бруса.
9. Мауерлат. Міцний брус квадратного перетину 100х100 мм або 150х150 мм, який кладуть в основу покрівлі для розподілу ваги рівномірно уздовж несучих стін, запобігати перекидання крокв під час поривів вітру.

Вибір і підготовка матеріалу

Як ви розумієте, основним матеріалом для кроквяної системи ламаного даху є деревина. А це, на жаль, горючий, що не вологостійкий, схильний до гниття матеріал. Ці якості, безумовно, є недоліками, які легко усунути, провівши обробку антипиреном, антисептиків, вологозахисним просоченням. Обробляти дерево для ефективного захисту цими складами необхідно в кілька шарів. Розрахунок необхідного обсягу антисептика виробляють відповідно до рекомендацій виробника.

Використовуйте високоякісний матеріал з хвойних порід, без сучків. Якщо вони все ж є, приберіть, обробіть спеціальним засобом. Нешліфовані дерево слід попередньо ошкурить, кору в обов'язковому порядку видалити.

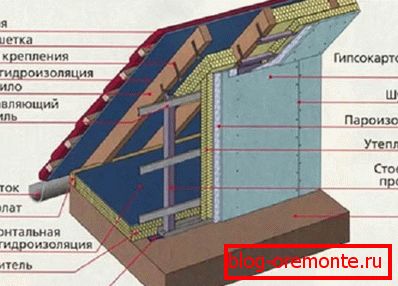

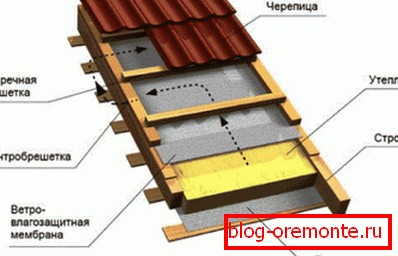

В якості покрівельного матеріалу використовується металочерепиця, профнастил, шифер, ондулін, шинглас. Так як конструкція сама по собі масивна, фахівці радять віддавати перевагу більш легким матеріалами, щоб надмірно не перевантажувати кроквяну систему. Вага в такому випадку стане визначальним фактором при виборі. Решетування виготовляється суцільного або гратчастого типу, з необрізної дошки або з вологостійкої фанери. Як утеплювач застосовуються мінеральна вата на базальтовій основі або пінопласт. Декоративна обшивка може бути виконана з сайдингу, блок-хауса або вагонки.

нюанси монтажу

Починати зведення покрівлі необхідно, виконавши розрахунок навантаження, якої вона буде піддаватися. Для цього складають вага кожного з матеріалів покрівельного пирога, знайти який можна в довідковій літературі. Потім визначаються тимчасові навантаження від випадаючого сніжного покриву. Коли ці показники складаються, виходить такий показник, як загальне навантаження, який коливається в районі 40-50 кг / м2. Згідно з цими параметрами визначається, яким запасом повинна володіти кроквяна система, перетин елементів каркасу. Позбавити вас від цих обчислень може спеціальна програма для розрахунку, доступна для використання в інтернеті. Після цього складається креслення, що відображає розташування всіх елементів з розрахованими розмірами.

Подальші дії відносяться до власне монтажу ламаної покрівлі:

• Проводиться закупівля всіх необхідних матеріалів. Краще придбати їх з невеликим запасом, щоб не опинитися в ситуації, коли чогось не вистачає.
• Всі дерев'яні елементи розпилюються в розмір згідно шаблону. Швидше за все це зробити болгаркою або циркулярною пилкою.

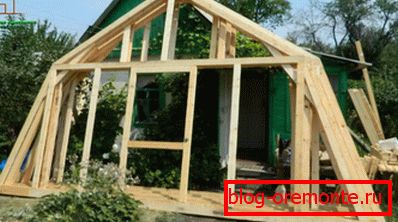

• Нижні крокви, підкоси, стійки на землі з'єднуються разом, утворюючи, так звані, ферми.



• Готові ферми піднімаються на гору для установки.
• Ферми з'єднуються затяжками, настеляються верхні наслонние крокви.



• Створюється лати, монтується утеплювач, укладається покрівельний матеріал.
• Фронтони, звіси обшиваються обраним матеріалом, обладнуються віконні прорізи.

Якщо розрахунок виконаний грамотно, кроквяна система ламаного даху є міцною, надійною конструкцією мансардної покрівлі, яка прослужить не одне десятиліття за умови регулярного контролю за станом.
