Кроквяна система односхилого даху своїми руками - пристрій і

У Росії, де сильна прихильність до традиційного терему з трикутної покрівлею, односхилий дах вважають непредставницьким і малопридатною для житлового будинку. Але для будівництва надвірних і господарських будівель немає варіанту простіше і економічніше. Тому, якщо ви задумали будівництво гаража, лазні, сараю, навісу, обов'язково вивчіть будову кроквяної системи односхилого даху, щоб змонтувати її своїми руками, без залучення найманих працівників.

особливості конструкції

Кроквяна система даху односхилого типу являє собою спрощену половинку двосхилим. Її переваги:

•  Мала вага. Низький вага конструкції дозволяє зводити з нуля або реконструювати покрівлю, не вносячи змін в фундамент, не посилюючи його. Це великий плюс, тому що витрати на влаштування фундаменту навіть своїми руками становлять близько третини вартості всієї споруди цілком.
• Доступність матеріалів. Так як складається кроквяна система в основному з деревини, недорогого матеріалу, який заготовляють і реалізують повсюдно в середній смузі Росії, тому відстань від магазину до місця будівництва мінімально. Ціна будівництва прийнятна для будь-якого бюджету.
• Простота монтажу. Зазвичай оплата праці професійних покрівельних майстрів становить 50% витрат на спорудження даху. Тому така конструкція з елементарною кроквяної системою дає можливість мінімізувати витрати, відмовившись від найму сторонніх працівників, і виконати кріплення крокв односхилого даху своїми руками.

Не дивлячись на очевидні плюси, не можна не згадати про недоліки цього виду покрівлі:

•  Низький рівень енергоефективності. Через те, що повітряний прошарок односхилого даху, яка служить природним термоизолирующим шаром, менше, ніж це ж відстань у двосхилим, її не вистачає, щоб запобігти відходу тепла. Покрівлю виготовляють з матеріалів з високою теплопровідністю, тому влітку вона сильно нагрівається, взимку охолоджується, передаючи тепло або холод в підпокрівельні приміщення. Для ліквідації цього недоліку своїми руками доводиться організовувати більш грунтовне утеплення і вентиляцію приміщень.
• Відсутність можливості обладнати горище. Для деяких домовласників, горище необхідний, але під односхилим дахом його обладнати проблематично. Зате на поверхні ската з невеликим ухилом зручно розміщувати сонячні батареї, ємності для нагріву води і навіть невеликий майданчик для відпочинку і прийняття сонячних ванн.
• Освіта заметів і снігових наносів. Ця проблема актуальна для господарських будівель, суміжних з основним житловим будинком. Сніг зісковзує з крутіших скатів даху будинку і затримується на більш пологих гаражних. Однак, якщо провести розрахунки правильно, вибрати підходящий матеріал, цей недолік не буде хвилювати господарів.

Конструкція кроквяної системи

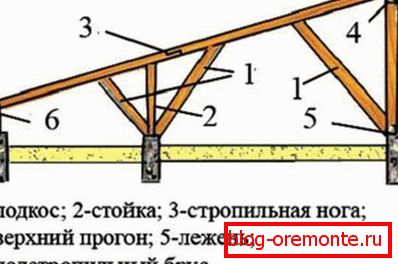

Кроквяна система односхилого даху не представляє з себе нічого складного, особливо для тих, кому знайоме пристрій двосхилим. Вона складається з тих же основних опорних елементів, які демонструє схема:

1. Мауерлат. Міцне, масивне підставу, виготовлене з бруса перерізом 150х150 мм. Мауерлат кріплять на верхню частину стін, щоб він брав на себе вагу покрівлі і перенаправляв його на фундамент. Його не встановлюють лише в будинках з колоди і бруса, в яких завдання мауерлата виконує верхні вінці зрубу. У спорудах з цегли мул газосиликата по верхньому краю стіни налагоджується опалубка і заливається бетонна стяжка.
2.  Кроквяні ноги. Крокви являють собою рівні, міцні бруски з дерева перетином 50х150 мм або 100х150 мм. Вони спираються на стіни, утворюючи геометрію скатів. Крок між двома кроквяними ногами вибирають в проміжку між 60-120 см. Потрібно враховувати, що як занадто рідкий, так і занадто частий крок небажаний: якщо крокв необгрунтовано багато, конструкція вийде занадто важкої, якщо мало - не витримає ваги покрівельного матеріала.Расстояніе між кроквами визначають інженерний розрахунок.
3. Підкіс. Також званий підкроквяна нога елемент додаткової опори. Він під кутом відходить стійки, підпираючи серединну частину крокви, запобігаючи його прогин. Підкоси також виготовляють з дерева, дощок перетином 50х150 мм.
4. Стойка. Вертикальна опора, яка однією стороною стоїть на несучої перегородки, а інший підпирає кроквяну ногу, переносячи її вага на фундамент будівлі. Крок між стійками повинен бути 1,2-1,5 м, більша відстань не забезпечує належної підтримки.
5. Лежень. Виготовляють з того ж матеріалу, що і мауерлат, виконує він такі ж функції стій лише різницею, що встановлюється на внутрішні опорні стіни.
6. Сутичка. Горизонтально розташована дошка, стягуюча дві стійки, що запобігає їх розпирання.
7. Кобили. Використовують, якщо довжини стропильних ніг недостатньо для спорудження схилу даху. Це дошки меншого перетину, за допомогою яких подовжують крокви. Відстань від стенди до кінця кобили має бути не менше 40 см.

Види стропильних систем

Залежно від планування споруди, для монтажу односкатной покрівлі застосовують різні види кроквяної системи, максимально відповідають заданим умовам:

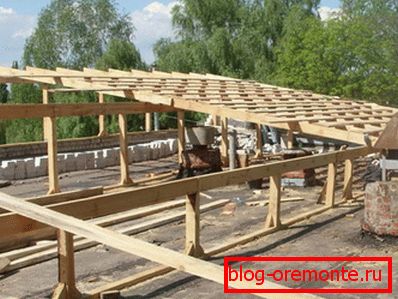

•  Похилі. Особливість полягає в тому, що наслонние крокви монтують тільки в спорудах з внутрішніми несучими опорами. Вона актуальна для будівель їх цегли або блоків, але якщо брусової або дерев'яний будинок виконаний в переруб з несучою стіною всередині, то підійде і для нього. Похилі схема включає в себе додаткові опорні елементи: стійки, прогони, сутички, лежня, підкоси. Чим більше площа і вага односхилого даху, тим більше допоміжних частин. Таким чином можна перекрити спорудження, відстань між стінами в якому більше 12 м, якщо всередині нього дві несучих опори.

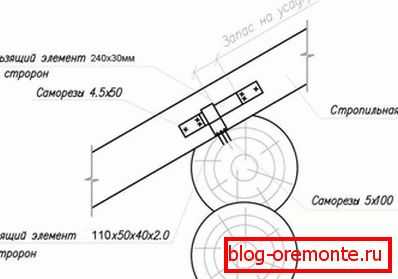

• Змінна. Застосовують ковзаючі крокви в будівництві дерев'яних і брусових зрубів. Досвідчені будівельники стверджують, що дерев'яні споруди дають усадку протягом перших 5-6 років після складання, в перший рік експлуатації Дої втрачає до 15% висоти. Тому, якщо оснастити їх покрівлею з жорстким кріпленням, дах перекосить, з часом її доведеться переробляти. Однак, ковзаючі крокви внизу мають кріплення за типом повзунка, тому при осіданні зрубу, дах не деформується, а підлаштовується.

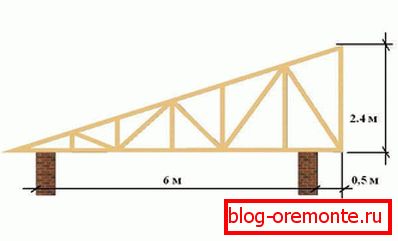

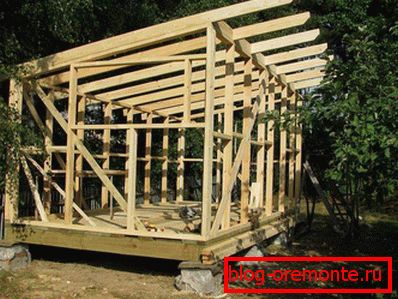

• Висяча. Ця кроквяна система не передбачає опори на внутрішні перегородки, використовуються лише зовнішні стіни. Найчастіше для такої конструкції споруджують каркас будівлі з однаковими у висоті стінами. Для того, щоб задати ухил ската використовують стійку з дерева. Кроквяні ферми - пристрій, що складається зі стійки, затягування, крокв і, якщо необхідно підкосів, яке збирають на землі. Вони по виду представляють прямокутний трикутник, в якому гіпотенузою є крокви, малим катетом - стійка, великим - затяжка. Щоб встановити ферми, на балки перекриття споруджують тимчасовий настил з дощок, здатний витримати вагу робочого і ферми. Підходить, якщо відстань між стінами не перевищує 4,5 м.

варіанти конструкції

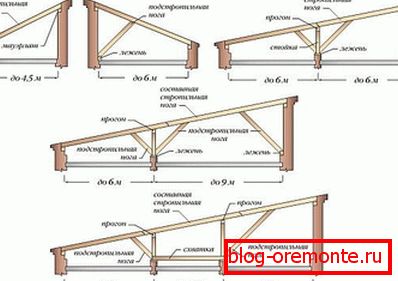

Щоб зрозуміти, які елементи повинна мати кроквяна система вашої односхилого даху, який повинен бути крок між ними, потрібно зробити виміри довжини і ширини споруди, визначити відстань між несучими стінами. Якщо дина споруди:

• 4, 5 метрів і менше. Якщо відстань між перегородками маленьке, можна вибрати найпростіший варіант, що складається з міцно закріпленого мауерлата і кроквяних ніг. Установка не викликає значних труднощів, може бути проведена своїми руками. Цей спосіб використовують для господарських будівель малої площі: гаражів, сараїв, вуличних туалетів.
• 4,5-6 м. Якщо відстань перевищує рекомендовані значення, шестиметрові крокви, які не мають опори на внутрішню перегородку, будуть провисати під власною вагою. Тому кроквяну систему необхідно посилити підкосами, котрі спиралися б на лежень, встановлений на балку перекриття.
• До 12 м. Якщо довжина покрівлі перевищує 12 метрів, монтують хоча б одну стійку, на яку спираються підкоси. Крок між кроквами і стійками не повинен перевищувати 1,2-1,5 м.
• До 16 м. Для споруд, відстань між стінами в яких перевищує 16 м, потрібна установка як мінімум двох стійок, скріплених сутичкою, різноспрямованих підкосів. Таку кроквяну систему використовують вкрай рідко, вона підходить для облаштування великих сараїв для утримання худоби або складів.

Потрібно розуміти, що, чим масштабніше споруда, тим складнішою кроквяної системи вона вимагає, тим менше крок між кроквами. Так як стандартна довжина пиломатеріалів складає 6 метрів, то споруди, ширина яких перевищує 4,5 вимагають виготовлення складових крокв, що складаються з однієї або двох дощок, з'єднаних внахлест 50 см.

складання проекту

Так односхилий покрівля має форму трикутника, деякі довжини сторін якого нам відомі, розрахувати інші можна, використовуючи тригонометричні формули, відомі всім зі школи. Припустимо, що гіпотенуза - кроквяна нога, позначимо її Lc. Тоді відрізок Lbc - катет, висота стіни від балок перекриття до коника. Значить, Lcd - ширина будинку, А - кут нахилу ската (обраний або обчислюваний). Тепер все залежить від того, які сторони нам відомі:

• Якщо задані ширина будинку і висота стіна від перекриттів до коника, то підрахуємо за допомогою калькулятора кут нахилу: tgA = Lbc / Lcd;
• Якщо відомі кут ската і ширина споруди, то обчислимо висоту підняття стіни: Lbc = tgA * Lcd;
• Коли визначені ширина споруди і кут нахилу скатів, можна розрахувати довжину кроквяної ноги: Lc = Lcd / cosA.

Після того, як розрахунки виконані, чертится схема, на яку наносять отримані розміри. На спрощеному кресленні відображають також крок між кроквяними ногами.

Збірка кроквяної системи

Так як послідовність робіт залежить від виду кроквяної системи, розберемо, як своїми руками побудувати односхилий покрівлю для гаража шириною 4,5 м. Так як розміри споруди дозволяють, можна обійтися спорудою самого простого типу кроквяної системи односхилого даху:

1. Після того, як звели фронтонні стіни, що мають закінчення у вигляді прямокутного трикутника, перегородки, на які спиратиметься схил гідроізолом перед установкою мауерлата. Для цього використовують руберойд, складений в два-три рази або спеціальну плівку.
2. На стіні обладнується армований пояс: налагоджують опалубку, встановлюють арматуру, заливають в'язким бетоном. Заздалегідь виготовляють отвори для кріплення мауерлата. Перед тим як закріпити опорний брус, його обробляють вогнебіозахисні складом. Кріплять мауерлат анкерними болтами.



3. Потім готують крокви. Куплені дошки своїми руками розпилюють з урахуванням того, що кроквяна нога повинна формувати звис даху 40-50 см з двох сторін. Одне крокви піднімають нагору і розмічають місце врізки під мауерлат. Решта ноги виготовляють за цим зразком.
4. Встановлюють своїми руками тил і переднє крокви, між ними натягують волосінь, по якій встановлюють і вирівнюють інші кроквяні ноги. Оптимально, якщо крок між ними складе 50-80 см.



5. Далі слід пристрій обрешітки, суцільну або гратчасту. Хмарно підходить для м'яких видів покрівлі і виготовляється з листової фанери. Гратчаста складається з необрізних дощок, закріплених перпендикулярно кроквах, використовують для настилу металочерепиці і профільованих листів металу. Крок між елементами обрешітки залежить від ваги покрівельного матеріалу.
