Кроквяна система вальмового даху

Одним з найбільш важливих конструкційних елементів будь-якої будівлі є його дах. Саме на дах доводиться основне навантаження щодо захисту будівлі від опадів, ультрафіолету і вітру, тому до питання її побудови слід підходити з усією відповідальністю. Звичайно, не менш важливий і зовнішній вигляд покрівлі. Останнім часом можна спостерігати будови з найрізноманітнішими покрівлями, від звичних двосхилих, до зовсім вже оригінальних купольних. В основному це справа смаку, але в якості одного з найбільш універсальних і оптимальних рішень можна згадати вальмовую дах.

Як і будь-яка інша дах, вальмовая покрівля має в своїй основі крокви, а якщо бути точніше, то мова йде про цілу систему. Якраз про те, якими особливостями володіє кроквяна система вальмового даху і які особливості має процес її виготовлення і піде мова нижче.

Загальний опис

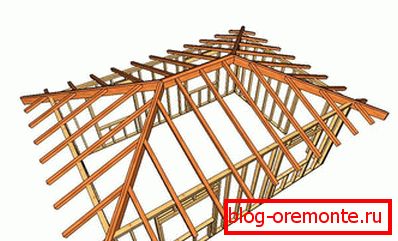

Для того щоб розуміти суть майбутніх робіт, необхідно визначитися з тим, що вважати вальмовой дахом. Вальмовая дах являє собою чотирьохскатну покрівлю, яка ґрунтується на наслонних системі крокв. З точки зору геометрії два ската цієї даху матимуть форму трапеції (що йдуть уздовж будівлі), а два ската з боку торців будинку будуть трикутними. Незважаючи на те, що будівля може бути і квадратним, форма скатів зберігається.

Якщо розглядати пристрій такої кроквяної системи, то вона складається з декількох типів елементів:

• Накосные стропила.
• Подкосы.
• Нарожники.
• Діагональні крокви.
• Рядові крокви.

Можуть бути використані і додаткові елементи на зразок так званих шпренгелів і стійок. Взагалі, теслярські справа просто рясніє яскравими термінами і самобутніми виразами. Таким чином підкреслюється важливість і свого роду «кастовість» цього типу робіт.

У більшості випадків це справедливо. Особливо, це стосується теоретичної сторони питання - розрахунок кута нахилу скатів, загальне планування, складання креслень. Ці роботи відрізняються високими вимогами до якості їх виконання, тому їх краще всього довірити саме професіоналам. А ось роботи по безпосередній зборці можна провести самостійно. Звичайно, якщо є певний досвід і знання з теми.

Також слід додати, що не останнє місце в справі побудови вальмовой даху займає і якість використовуваних матеріалів. Для цих цілей найбільш доречними для використання представляються дошки і бруси з хвойних порід деревини. З таким матеріалом легко працювати, так як він досить універсальний, а також доступний, враховуючи його порівняльну вартість. Єдине, на що варто звернути особливу увагу - це вологість матеріалів. Оптимальним показником вважається 20%. Також не буде зайвим нагадати, що для проведення робіт найкраще вибирати суху пору.

послідовність робіт

Коли підготовчі етапи робіт позаду, можна переходити до самого процесу зведення кроквяної системи.

1. Спочатку необхідно провести по периметру стін будівлі армовану бетонну стяжку, яка буде виконувати функції підстави для решти покрівлі. Для цього, спочатку потрібно зібрати невелику опалубку. Потім в неї поміщається і закріплюється на деякому підвищенні від заснування металева сітка, поверх якої можна заливати бетонну суміш і проводити стяжку. Товщина стяжки може бути до 10 см в залежності від передбачуваного навантаження, чималу частину яких буде надавати покрівельний матеріал.
2. Після того як стяжка остаточно застигне (може пройти від двох днів до тижня), можна поверх неї укладати мауерлат. Так прийнято називати несе брус, який буде опорним для всієї іншої покрівлі. Як мауерлата можна використовувати дерев'яний брус перерізом близько 15? 15 см. Кріпиться він до стяжки за допомогою спеціальних анкерів.
3. Наступним етапом робіт є установка конькового бруса. Для цього може бути використаний дерев'яний брус перерізом 10? 10 см. Його закріплення проводиться відповідно до розрахунків за допомогою додаткових підпирають брусів, які в свою чергу спираються на несучі балки.
4. Далі встановлюються і закріплюються самі кроквяні елементи? похилі і діагональні крокви. Так формується основний каркас кроквяної системи. Варто сказати, що при закріпленні, кожен з окремих елементів повинен бути прикріплений, як мінімум, двома цвяхами. Для формування крокв повинна використовуватися обрізна дошка або брус. Перетину можуть варіюватися, але воно бути достатнім, щоб протистояти вітрових і снігових навантажень. Оптимальним буде використанням дошки перетином 50? 150 мм. Коли кут нахилу покрівлі планується не надто великим, то це буде означати, що снігові навантаження будуть досить істотними, а тому буде потрібно додаткове посилення кроквяної системи за допомогою шпренгелів. Так прийнято називати горизонтально розташований брус, на який через додатковий брус-підпірку спиратимуться діагональні крокви.
5. Наступним етапом виготовлення вальмовой кроквяної системи є монтаж обрешітки. Вона може бути, як розрідженій, з відстанню між елементами більш 3 см, так і суцільної. Тип обрешітки вибирається виходячи з того, який покрівельний матеріал буде використаний. Так, наприклад, під бітумну черепицю потрібно робити тільки суцільну обрешітку, відстань між елементами якої під шиферну покрівлю може досягати метра.

В якості висновку до вищесказаного можна додати кілька правил, дотримання яких дозволить виконати роботи максимально якісно.

• Особливу увагу слід приділяти кріпленню діагональних крокв.
• При закріпленні крокв до мауерлату потрібно стежити за тим, щоб це місце не доводилося на місце кріплення самого мауерлата до стіни.
• Додаткове закріплення елементів кроквяної системи можна здійснити за допомогою додаткових розпір, врізаних в несучі балки.
• Всі теоретичні аспекти робіт: схема кроквяної системи і необхідні розрахунки повинні бути виконані професійними будівельниками.

На цьому, короткий опис процесу виготовлення кроквяної системи вальмовой даху можна вважати завершеним.

Відео

У цьому відео показано як забезпечити жорсткість конструкції вальмового даху:
