Ламана мансардний дах своїми руками - пристрій і креслення

Якщо ви хочете максимально збільшити корисну площу будинку, не витрачаючи при цьому шалені кошти, ви обов'язково повинні розглянути проекти з мансардою. Досвід забудовників говорить про те, що це оптимальний спосіб планування житла економ класу, адже один квадратний метр житлоплощі в ньому коштує в кілька разів дешевше, ніж в двоповерхових будівлях. Існує хибна думка, що мансарда придатна тільки для сезонного використання в теплу пору року.

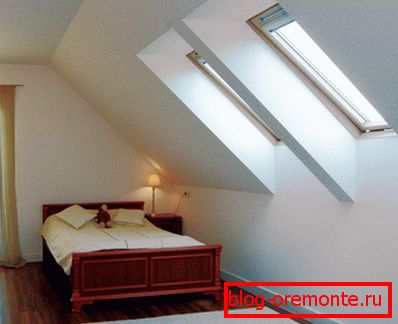

Однак, це є хибним, так як якісно утеплена ламана мансардний дах прекрасно зберігає тепло взимку, її температурний режим не менш комфортний, ніж в опалювальних приміщеннях першого поверху. Навіть без додаткової термоізоляції мансарда є своєрідною «подушкою безпеки», що зберігає оптимальну температуру всередині будинку.

Ламану мансардний дах вважають технічно складною конструкцією, радячи довірити її зведення професійної бригаді. Проте, людина, знайомий з покрівельними роботами на прикладі традиційної двосхилим даху, цілком здатний подужати її будівництво своїми руками, за допомогою двох підсобних робітників, помічників. Головне зрозуміти, що це процес, що вимагає серйозного підходу, який необачно починати без попередніх розрахунків.

переваги конструкції

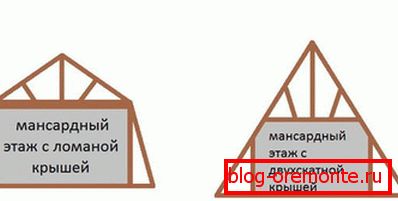

Звичайно, мансарду можна облаштувати навіть, своїми руками побудувавши звичайну трикутну дах. Але через крутизни скатів щоб стеля повчився, висота такого даху повинна бути дуже великою. Це неекономічно, а також недоцільно, адже покрівля із змінним кутом скатів дозволяє більш ефективно розпорядитися наявними простором. Пологіша верхня частина робить стелі вищими. Згідно будівельним нормам, якщо відстань від підлоги до конькового з'єднання менш 2,5-2,7 метрів, приміщення не вважається житловим, його не можна називати мансардою, це скоріше просто горище. Конструкція ламаного даху має такі переваги:

• Можливість облаштувати більш високі стелі.
• Високий рівень захисту від атмосферних опадів, вітру.
• Легкий схід снігу з скатів.
• Допомагає зберегти тепло.
• Раціональне використання підпокрівельного простору.

етапи будівництва

створення проекту

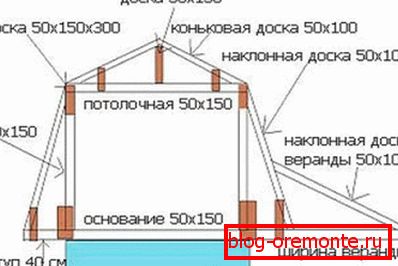

Складаючи проект ламаної мансардного даху для будівництва своїми руками, краще скласти креслення з різними проекціями, який всебічно покаже розташування її елементів. Відштовхуючись від довжини і ширини будинку, потрібно визначиться з розмірами мансардного приміщення, а також даху. Насамперед вибудовується геометрія скатів:

• Важливе завдання - розрахунок висоти конькового з'єднання, так як від нього залежить висота майбутніх стель. Враховуйте, що від коника до стельових перекриттів повинно бути близько 1,5 м.
• Наступний етап - визначення висоти стелі. Для комфортного використання краще закласти її на рівні 2-2,2 метрів.
• Визначення ухилу верхньої частини схилу. На кресленні проводиться лінія стелі, від конькового з'єднання в обидві сторони проводяться прямі до перетину з цією лінією. За допомогою транспортира визначається їх кут, його значення краще відразу зафіксувати на малюнку. Зазвичай цей параметр знаходиться в межах 20-30 градусів.
• Визначення ухилу нижній частині схилу. Від нижнього карниза покрівлі на кресленні відступають відстань дорівнює довжині схилу (40-50 см). Від кінця верхнього ската до цієї точки проводиться пряма. Кут також змиритися транспортиром, він зазвичай має значення 50-60 градусів.
• Окреслюються стіни мансарди, визначається її лінійні розміри і загальна площа.

Щоб розрахунки проекту виявилися вірними, важливо точно проводити первинні виміри, а також дотримуватися масштаб. Полегшити проектування можуть комп'ютерні програми, в які досить ввести розміри будови і бажаний тип покрівлі, всю іншу роботу вони виконують автоматично. Якщо доступу до такого програмного забезпечення немає, краще скористатися готовими проектами.

Розрахунок кроквяної системи

Крокви - основні опорні елементи ламаної мансардного даху, свого роду її кістяк. Вони піддаються колосальним навантаженням, тому до них пред'являються особливі вимоги. Вибір перетину крокв відбувається не випадковим чином, а відповідно до кроку установки, відстанню між опорами, значень вітрового і снігового навантаження. Якщо перші три показника легко можна визначити за складеним кресленням, то останні два потребують особливого пояснення.

• Територія Росії розділена на 8 зон з різною сніговим навантаженням. Для кожної конкретної даху це значення коректується кутом нахилу її скатів. Так як ухил скатів різний, то розраховується два показники, відповідно верхні і нижні крокви можуть мати різний перетин.
• Також існує зонування по вітровому навантаженню, що включають в себе також 8 зон. За допомогою коефіцієнта, що враховує висоту будівлі, в табличне значення цього показника вносяться поправки.
• Значення цих двох показників сумуються для визначення загального навантаження. Округляти цифри слід в більшу сторону, щоб забезпечити невеликий запас міцності. Виходячи з них за довідковими таблицями визначають необхідний перетин дощок.

Монтаж мауэрлата

Початок робіт по обладнанню ламаної мансардного даху - монтаж мауерлата, міцного бруса розміром 100х100 мм або 150х150 мм. Його закріплюють на торці бічних зовнішніх стін. Його основне завдання - розподіл ваги конструкції покрівлі, його перенесення на фундамент, а також захист запобігання скатів від перекидання. Мауерлат укладають по верхній частині стіни по попередньо укладеної гідроізоляції, в якості якої використовується складений удвічі руберойд або кілька шарів спеціальної плівки.

Кріплення здійснюється за допомогою металевий шпильок, їх необхідно помістити в бетонному стягуванні. Якщо мова йде і реконструкції покрівлі своїми руками, його монтують анкерними болтами до стіни на глибину 15-17 см. Для брусових, а також дерев'яних будинків використовують дерев'яні нагелі. Слід врахувати, що монтаж виконується врівень.

Збірка кроквяної системи

Збірка кроквяної системи ломаной мансардной крыши происходит в следующей очередности:

1. Настил балок перекриттів поверх мауерлата. У деяких випадках практикується винос балок за межі будівлі. Цей захід дає можливість розширити площу мансарди, сформувати хороші звіси. В цьому випадку балки кріпляться до мауерлату зверху. При настилі без виносу, їх укладають на гідроізольовані стіни, закріплюючи за допомогою куточків на внутрішній краєчок мауерлата.
2. Точно посередині балки перекриття відзначають точку, над якою буде розташований Кроковоє з'єднання. Відступивши від неї рівну відстань в ту і іншу сторону, виставляються стійки. Розміщувати їх потрібно вертикально, тому їх тимчасово підпирають підкосами.
3. Стійки з'єднуються затяжками. Це прямі міцні бруски, які кріплять на надійні металеві куточки. В результаті цих дій повинна вийде конструкція у формі літери "п".
4. Встановлюються висячі крокви, верхній своїй частиною з'єднані зі стійкою, в нижній з мауерлатом або балкою перекриття. В крокви випилюється паз, його накладають на місце з'єднання, а потім стягують металевою скобою.
5. Висячі крокви зміцнюються підкосами. Це кутові підкроквяні ноги, що запобігають прогин крокв, переносячи частину навантаження на стійку.
6. На середині затяжки відзначається точка установки бабки, вертикальної підвіски на коньковом з'єднанні, що несе на собі вагу її вага.
7. Встановлюються наслонние крокви. Їх з'єднують металевою накладкою або болтами з шайбами.
8. Закріплюється на конику бабка, її натягують так, щоб вага затяжки ніс на собі коник ламаного даху.

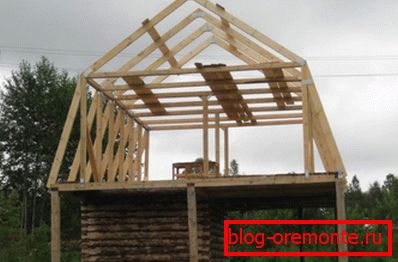

Виконання перерахованих вище пунктів формує одну кроквяну ферму. Таким же чином встановлюються інші з кроком 60-120 см.

Гідроізоляція і покрівельні роботи

Коли роботи по установці своїми руками кроквяної системи ламаної мансардного даху закінчені, потрібно організувати її гідроізоляцію. Для цього потрібна гідроізоляційна плівка або мембрана, яка зазвичай проводиться у вигляді рулону.

• Перша смуга плівки укладається на нижню частину крокв і закріплюється контр-обрешетуванням. Накладання між смугами повинен бути не менше 10-15 см.
• Потім налагоджується безпосередньо лати з необрізної дошки з кроком, що розраховується відповідно до ширині покрівельного матеріалу. Якщо настелятиметься м'яка покрівля, наприклад, ондулін або шинглас, необхідне створення суцільної обрешітки з вологостійких фанерних листів.

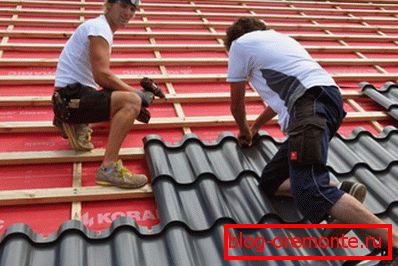

• Якщо готова обрешетка, то можна приступати до настилу покрівельного матеріалу. Його починають монтувати, починаючи від карниза, вгору до коньковому перекриття, задаючи нахлест 10-15 см.
• Зверху місце з'єднання покрівельних листів закривають коньковой дошкою.

Кріплення підбирається в залежності від типу матеріалу. Для черепиці використовують оцинковані саморізи з каучуковими головками, які в процесі закручування деформуються таким чином, що гідроізолюють собою отвір.

Для того щоб прискорити процес, можна використовувати шуруповерт. Шінглас або ондулін фіксують цвяхами довжиною 100 мм. Після завершення покрівельних робіт оформляються фронтони та звіси мансардного ламаного даху.

Підбивши підсумок, можна сказати, що розширити площу будинку своїми руками допоможе ламана мансардний дах. Своїми руками її побудувати можна, однак, це зажадає спеціальних навичок і витрат, які, без сумніву себе окуплять.
