Мансардний дах самому

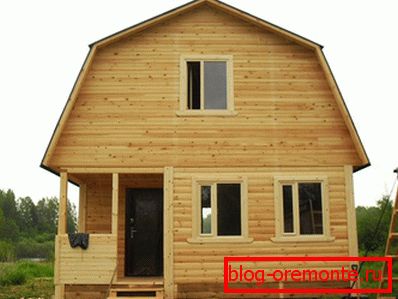

Дах, під якою знаходяться житлові кімнати, називається мансардного. У цій будівлі стеля не передбачений. Така конструкція дозволяє збільшити загальний обсяг приміщення і зробити це з мінімальними матеріальними вкладеннями. Дахи можуть мати різну форму, але найбільш популярна - двосхилий ламана дах. У статті ми розповімо як правильно зробити мансардний дах своїми руками.

Проведення проектних робіт

Перш за все, необхідно провести дослідження фундаменту і стін. Конструкція ламаного даху значно складніше і важче типовий, тому для її зведення потрібно міцна основа. У процесі вивчення стін і фундаменту потрібно встановити, чи витримають вони такий вид даху. Якщо мансардний дах планується в ході підготовки до будівництва будівлі, то все особливості повинні бути вже враховані при проектуванні.

До вибору форми даху потрібно поставитися відповідально. Так як при помилках в розрахунках або при неправильному виборі параметрів, дах може зруйнуватися, а разом з нею і всі несучі конструкції.

Найкраще складання проекту довірити професіоналам. Сучасні технології дозволяють всі необхідні розрахунки провести з використанням спеціальних комп'ютерних програм. З їх допомогою розраховуються за вихідними параметрами оптимальні кути нахилу і інші характеристики. Тим більше що всі розрахунки проводяться з дотриманням СНиПов.

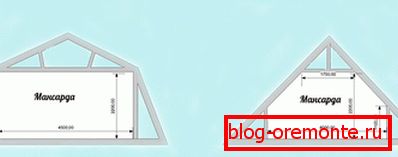

Рівень стельової висоти є головна вимога зручного облаштування мансарди. Він должн бути від двох з половиною метрів і вище. Ламану лінію даху необхідно розташовувати на рівні близько 2,8 метра. При цьому в розрахунок береться товщина утеплювального шару, виступи підлог та оздоблення стін зсередини.

Перед початком монтажних робіт треба скласти чіткий план-схему, із зазначенням всіх лінійних параметрів будівлі, скатних кутів і загальної висоти будинку.

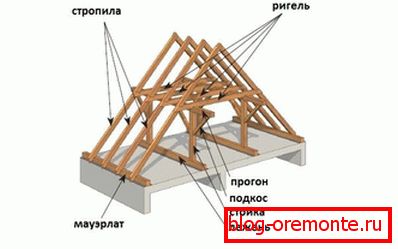

Технічні терміни

• Брус, який виконує опорну функцію, передає навантаження від нижніх закінчень крокв на верхнє закінчення стін споруди, прийнято називати мауерлат.
• Споруда з брусів дерев'яних, яке утворює основну форму даху, носить назву крокв.
• Потужний брус, що підтримує затяжки, а також рівномірно розподіляє навантаження між окремими кроквами, називається підвіска.
• Фанерні листи або плоскі дошки, службовці для укладання покрівельного матеріалу, називаються латами.

каркас даху

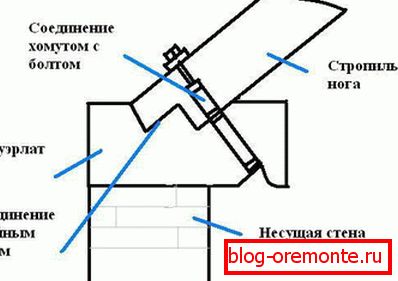

Спочатку по всіх чотирьох сторонах будівлі встановлюється мауерлат, який являє собою опорний брус, що дозволяє передати навантаження стін будинку від кроквяної системи. Якщо основна споруда виконано з деревини, то мауерлатом може бути або верхній брус, або верхнє колоду. У приміщеннях з цегли або блоків, опорний брус кріпиться з використанням шпильок або анкерів, які вже вмонтовані в стіни при проведенні кладки. Такий брус має перетин 10-15 сантиметрів і виготовляється тільки з хвойних порід деревини. По внутрішній поверхні стіни будинку вирівнюється мауерлат. Те, що залишається зовні згодом, ушляхетнюється з використанням декоративної кладки.

Опорний брус укладається зверху на анкерні шпильки і щільно притискається, так щоб на його поверхні залишилися вм'ятини від шпильок. За цим відмітинах свердлити необхідні отвори для подальшого кріплення. Розмаїття брус можна і за допомогою рулетки, але перший варіант краще і точніше. На поверхню стіни укладається гідроізоляція. Як її можна використовувати руберойд, уклавши його в два шари. На гідроізоляційний шар на шпильку надаватися мауерлат, і гайки затягуються.

На стіну з цегли опорний брус встановлюється з використанням пробок з дерева. Балки перекриття виконуються з хвойного бруса з розмірами в поперечному перерізі 100? 200 мм. Ці балки укладаються на мауерлат таким чином, щоб вони виступали за межі стіни на тридцять-п'ятдесят сантиметрів. Можна їх укласти в спеціальні кишені, які виготовлені при зведенні стін. При укладанні на мауерлат балки кріпляться за допомогою металевих куточків і саморезов. Для того щоб укладання балу рівною, спочатку кріпляться крайні балки, потім по натягнутому шнурку встановлюються проміжні.

Зверніть увагу! Балки перекриття встановлюються з кроком від п'ятдесяти до ста сантиметрів. Однак фахівці радять оптимальний крок - шістдесят сантиметрів. Таке розташування міжбалочні простору дозволяє укладати утеплювач, що не підрізаючи його.

Щоб вирівняти їх по висоті, їх підтесував або застосовують дерев'яні підкладки.

При монтажі стійок з використанням кишень в кладці, кінці їх обробляють спеціальною рідким гідроізоляційним матеріалом і загортають в руберойд. Вирівнювання їх проводиться за аналогічною схемою, з використанням шнура.

Стійки монтують на балки, які розташовані по краях. Вони виробляються з бруса розмірами сто на сто п'ятдесят міліметрів в поперечному перерізі.

Лінія установки і висота заздалегідь визначені на відповідному кресленні. Обов'язково використовується прилад під назвою рівень, а також схил для вирівнювання стійок. Потім їх на час скріплюють в перпендикулярному напрямку за допомогою укосів, закріпивши їх поперек і вздовж осьового перерізу даху.

Всі ці заходи вживаються для того, щоб стійки були встановлені без відхилень. Для укосин можна використовувати будь-яке дерево. Вони кріпляться до стійок цвяхами. Після того, як встановлені стійки по краях, знову між ними натягується шнур. По ньому орієнтуються при монтажі проміжних стійок. Їх крок повинен бути рівний кроку балок. При проведенні послідовності таких робіт в результаті повинно вийти два ряди стійок, які мають однакову висоту, і паралельні між собою.

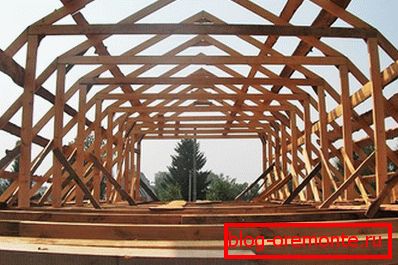

Монтаж

На вже встановлені стійки укладаються і кріпляться так звані прогони - дошки п'ятдесят на сто п'ятдесят в поперечнику. Кріплення проводиться цвяхами на сто п'ятдесят мм, а також на металеві куточки, які кріпляться саморізами. Зверху на прогони кладуться ригеля, які виготовляються з дощок розмірами: п'ятдесят мм, товщиною і двісті мм завширшки. Вузька сторона їх спрямована донизу, що дозволяє отримати велику жорсткість. На ригеля в процесі експлуатації навантаження надаватися не буде, тому такі їх розміри вважаються оптимальними. Але для виключення прогину і збільшення надійності при монтажі, під ригеля додатково ставляться тимчасові опори. Це дошки, товщина яких повинна бути не менше двадцяти п'яти міліметрів. Тимчасово і зверху ригеля скріплюються дошками, до тих пір, поки не почнеться процес установки крокв. Додаткові кріплення не встановлюються по середині затяжки, щоб вони не стали перешкодою при проведенні подальшого монтажу.

Після того як ригеля, стійки і прогони встановлені і закріплені, повинна вийти досить жорстка конструкція, яка обмежить приміщення всередині мансарди. Надалі вона підлягає ще більшого зміцнення з використанням сутичок і підкосів.

Нижні крокви робляться з дощок розмірами в поперечнику: п'ятдесят на сто п'ятдесят міліметрів. Для початку виготовляється шаблон з дощок меншої товщини. Так вони швидше і легше піддаються обробці. Прикладаючи таку дошку до верхнього прогону, крейдою або олівцем на ній малюють форму пропила, і потім за відмітками ця форма випилюється. Шаблон прикладається до прогону, в тих місцях, де передбачається встановлювати крокви. Якщо у всіх місцях є повний збіг, то верхню частину всіх приготованих крокв випилюють з цього шаблону. Нижній кінець крокв, який повинен спиратися на мауерлат поблизу с балками перекриття, вирізається за місцем, де він буде кріпитися. Крокви кріпляться за допомогою металевих куточків, саморізів і цвяхів.

Зверніть увагу! Коли справа доходить до верхніх крокв, потрібно спочатку відзначити геометричний центр даху. Робиться це з використанням тимчасової стійки, яка прибивається до мауерлату одним кінцем і затягуванні, розташованої з торця даху.

Робота проводиться таким чином, щоб один з країв цієї тимчасової дошки відповідав центру майбутньої даху. З цього краю крокви вирівнюються. Знову готується шаблон з плоскою дошки, поперечними розмірами двадцять п'ять на сто п'ятдесят міліметрів. Він прикладається до крайки раніше встановленої дошки на відповідному рівні і до прогону, на який проводиться спирання нижніх крокв.

Відзначаються запили з обох кінців дошки, і шаблон випилюється по розмітці. Перевірка правильності визначення центру проводиться шляхом прикладання випиляних частин шаблону до обох сторін даху. Якщо при установці стійок виконана умова паралельності, то ніяких проблем з монтажем верхніх крокв бути не повинно. Адже всі вони мають абсолютно однакові розміри.

Використовуючи виготовлений шаблон, виконаються потрібну кількість і відповідної конфігурації крокв. На змонтовані прогони і встановлюються крокви. У верхній частині вони скріплюються накладними металевими пластинами із застосуванням саморізів. У самому прогоні кроквяні частини вставляються в пропили і кріпляться із застосуванням спеціальних металевих куточків і саморезов.

Зверніть увагу! Для того щоб крокви стояли строго вертикально, їх додатково зміцнюють підкосами. Нижнім кінцем вони встановлюються на затягування.

Аналогічним способом проводиться монтаж інших крокв. Вибираючи відрізки дощок, розмірами двадцять п'ять на сто п'ятдесят міліметрів, кріпляться підвісні стійки. Верхні краї підвісу кріпляться в місці, де з'єднуються крокви, а нижні краї до затягуванні.

На крокви, які розташовані в нижній частині, встановлюються підкоси. Виготовляються вони з дощок розмірами в поперечному перерізі п'ятдесят на сто п'ятдесят міліметрів. Вони впираються косим нижнім зрізом в несучу балку і кріпляться металевими куточками. Верхні ж краю прибиваються цвяхами до кроквяних ніг з боку. Додатково просверливаются наскрізні отвори. У них вставляються болти і затягуються гайками. Коли нижні підкоси встановлено, всі тимчасові кріплення прибираються.

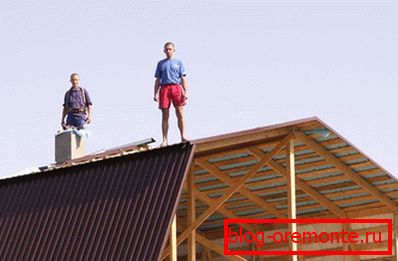

Тепер черга за зашиттям фронтонів. Вони обшиваються таким чином, щоб залишалися місця для дверних і віконних прорізів. При укладанні балок перекриття в стінні кишені, на нижні крокви зміцнюють спеціальні дошки, які продовжують лінію крокв і утворюють схилу даху. Вони називаються кобили.

Якщо укладання проводиться на мауерлат, то необхідності в використанні кобилок немає.

Тепер потрібно зробити обрешітку. Тип її залежить від покрівельного матеріалу. При використанні руберойду або толі лати монтується суцільна, без просвітів. В обов'язковому порядку на обрешітку укладається гідроізоляційний матеріал. Після цього можна приступати до укладання покрівельного матеріалу. Якщо побудована мансардний дах ламаної конфігурації, то вона в утепленні не потребує. Утеплення підлягають стіни і стеля.

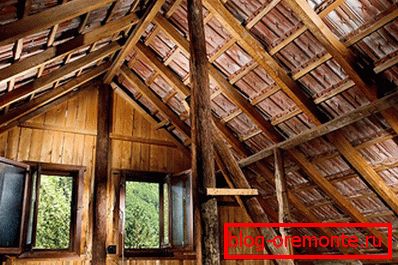

Підкроквяний приміщення досить просторе, що забезпечує хорошу вентиляцію горищного приміщення. При цьому в літній час зменшується нагрівання всіх кімнат мансардного приміщення, а взимку забезпечується додаткова теплоізоляція. З цією метою у фронтонах залишають віконця, для поліпшення вентиляційного процесу.

особливості обрешітки

Решетування призначена для виконання ряду функцій:

• перерозподіл і передача ваги покрівельного настилу на крокви;
• виконання додаткової зв'язки системи крокв;
• підставу для монтажу покрівельного полотна.

Решетування буває одно- або двошаровий, суцільна або з розрядженням. При влаштуванні даху з хвильового шиферу, металочерепиці лати виконується з дощок, які кріпляться до брусів крокв цвяхами. У цьому випадку відстань між сусідніми дошками може варіюватися в діапазоні 15-30 сантиметрів. Остаточно приймається рішення при використанні конкретного виду покриття.

Суцільний вид обрешітки застосовується при монтажі м'якого покрівельного рулонного матеріалу. У цьому випадку використовується вологостійкі листи фанери або орієнтовано стружкові плити. Може використовуватися сосновий деревний матеріал, у вигляді обрізної дошки.

Зверніть увагу! При монтажі такої обрешітки треба враховувати, що матеріал, покладений на обрешітку, буде повторювати всі контури її зовнішньої поверхні. Тоді каркас повинен бути міцним і рівним.

При укладанні матеріалу обрешітки потрібно застосовувати спеціальний будівельний шнур, за допомогою якого дошки або плити ляжуть рівно, строго паралельно один одному. Матеріал перед кріпленням треба обробити антисептиком, що дозволить захистити його від грибкових утворень, передчасного гниття і появи вогкості.

Матеріал для виготовлення обрешітки повинен бути якісним і рівним, перевага віддається деревині першого або другого сорту, без численних сучків і будь-яких інших дефектів.

Зверніть увагу! Обов'язкова вимога - дерево повинно бути попередньо висушене, в іншому випадку відбудеться викривлення дощок при висиханні.

Для наочності процесу монтажу мансардного даху можна в інтернеті подивитися відеоролики.
