Похилі крокви, як розрахувати і закріпити наслонние крокви
Конструкція даху - складна система, в яку ходять опорні елементи, гідроізоляційне покриття, утеплювач і пароізоляція. Всі покрівельні вузли піддаються впливу тимчасових і постійних навантажень, тому вони повинні мати високу несучу здатність, щоб уникнути деформацію або навіть обвалення покрівлі. Щоб гарантувати міцність і довгий термін експлуатації, виконують точний розрахунок, що визначає склад каркаса, відстанню між його елементами, а також їх перетин. Як правило, в приватному житловому будівництві використовується наслонних кроквяна система, що дозволяє перекривати споруди шириною до 16 метрів. У цій статті ми розповімо про її устрій, особливості та основні вузли.
Пристрій і функції
Конструкція, що складається з взаємозв'язаних опорних елементів, що підтримують покрівельні скати, називається кроквяної системою даху. Вона виконує функції своєрідного каркаса, що додає ухил і форму покрівлі. Монтаж покрівельної конструкції виконується тільки після того, як зроблений розрахунок навантажень, які будуть впливати на неї в процесі експлуатації. Правильно сконструйований каркас вирішать наступні завдання:
- Використовується як підставу для кріплення покрівельного матеріалу. Монтаж гідроізоляційного матеріалу на поверхню ската виконують на обрешітку каркасу даху, який рівномірно розподіляє вагу покриття, а також надає йому жорстку форму.
- Формує ухил покрівельної конструкції. Кроквяні ноги каркаса встановлюють під нахилом до основи, завдяки чому дах набуває трикутну форму. Похила поверхня ската дозволяє воді і снігу вільно зісковзувати, не збільшуючи навантаження на елементи опорної системи.
- Надає конструкції жорсткість і несучу здатність. Дах валиться серйозному навантаженні через велику вагу покрівельного покриття, теплоізоляції, ваги самої кроквяної каркаса і сніжної шапки, тому кроквяна система повинна володіти високими характеристиками міцності якостями і перенаправляти вага покрівлі на несучі опори.
Зверніть увагу! Кроквяної системою наслонних типу називається опорна конструкція даху, яка включає в себе вертикальні стійки, що опираються на внутрішні несучі стіни. Монтаж такого каркаса виконується, якщо посередині будинку розташовується капітальна стіна, встановлена на фундамент. Дах з похилими кроквяної системою відчуває напругу тільки на вигин, завдяки чому їй не потрібні компенсуючі розпирання елементи.
склад

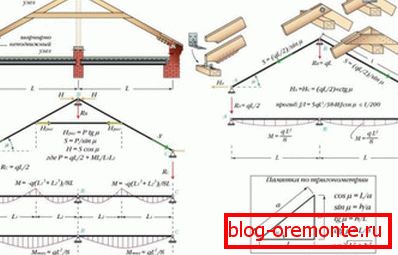

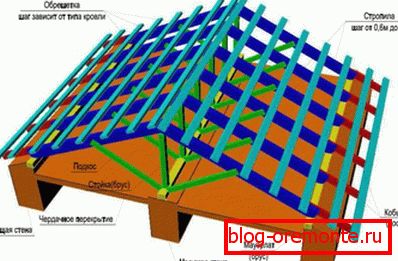

Перед тим як виконати монтаж покрівлі, необхідно зробити точний розрахунок навантажень, які будуть на неї впливати, а також скласти детальний проект. Ці прості підрахунки допоможуть визначити, які елементи увійдуть в наслонних кроквяну систему, розрахувати їх перетин і відстань між ними. Якщо дах має опору на внутрішні несучі стіни, то її каркас складається з наступних компонентів:

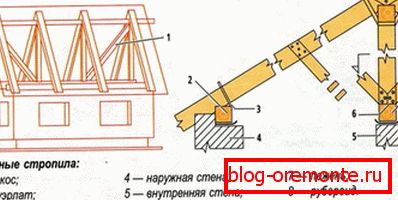

- Мауерлата і лежня. Цими термінами називають опорні елементи покрівельної конструкції, що фіксуються на верхній ярус стін, на які спираються скати даху. Вони виготовляються з деревини хвойних порід перетином 100х100 мм або 150х150 мм. Лежень відрізняється тим, що кріпиться на внутрішні несучі перегородки, а нього можна закріпити вертикальні стійки, що підтримують коник.
- Крокв. Похилі крокви встановлюються попарно уздовж ската даху. Їх особливість в тому, що вони мають 2 точки опори - на мауерлат і на коньковий прогін. Завдяки цьому конструкція виходить міцною і не відчуває навантаження на розпирання. Крок між кроквами, товщину ніг визначає розрахунок, який враховує вагу покрівельного покриття і кліматичні умови.
- Підкроквяних елементів. Підкроквяних елементами називають додаткові опорні елементи, завдяки яким дах набуває велику несучу здатність. У цю категорію входять вертикальні опори, звані стоками, горизонтальні затяжки, а також підкоси, що підтримують крокви.
- Обрешітки. Решетування кріпиться перпендикулярно кроквяних ніг, на неї виконується монтаж покрівельного матеріалу. Розрахунок навантажень визначає, яким має бути підстава покрівлі - суцільним або гратчастим.
Важливо! У конструюванні наслонних кроквяної системи головне, перед тим як виконувати монтаж, правильно виконати розрахунок постійних і тимчасових навантажень, яким піддається дах будинку. Відмінними рисами каркаса цього типу є використання внутрішніх несучих стін для установки лежня, вертикальних будівництв, що підтримують коньковой конструкції.
види
Дах посмикати декільком видам навантажень, в тому числі навантаженні на розпирання і на вигин. Щоб компенсувати ці напруги, а також щоб зробити кроквяну систему стійкою і жорсткої, використовується велика кількість компенсуючих елементів, перетин яких визначає розрахунок. Для запобігання деформацій каркаса монтаж покрівлі виконують, використовуючи рухливі кріплення. Похилі крокви бувають наступного типу:

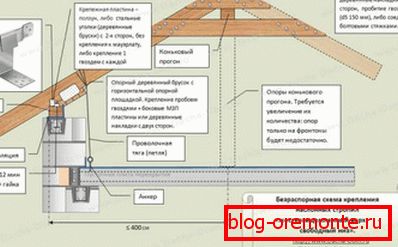

- Безрозпірного. Монтаж безрозпірного кроквяної каркаса наслонних типу виконують за допомогою рухливих кріплень, завдяки чому вузли системи навіть після фіксації можуть компенсувати навантаження на розпирання несучих стін. Похилі кроквяні ноги такого типу з одного боку кріпляться за допомогою шарніра, а з іншого - за допомогою повзуна.
- Розпірна. Розпірні крокви Похилі типу мають не два ступені свободи, а одну. Один кінець ноги в такому випадку фіксується жорстко, а інший за допомогою повзуна, шарніра або іншого рухомого кріплення. Розпірний кроквяний каркас передбачає установку мауерлата, так як він надає невелику розпирає дію на зовнішні несучі опори.
Досвідчені покрівельники для перекриття дерев'яних будинків, ще не завершили процес усадки, використовують безрозпірного кроквяні каркаси, рухливі опори яких можуть компенсувати деформації, що виникають при поступовому висиханні деревини. Розрахунок полягає в тому, що ні жорстко закріплена конструкція буде осідати разом з коробкою будинку.
Особливості

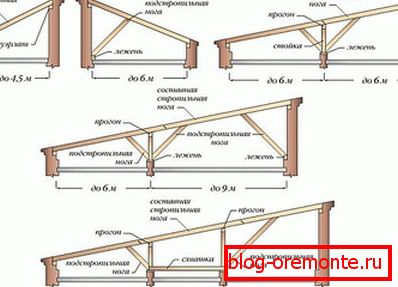

Конструкція наслонних кроквяної каркаса покрівлі залежить від багатьох факторів. На склад системи впливає ухил скатів, кліматичні умови в зоні будівництва, обраний покрівельний матеріал. Щоб врахувати всі ці критерії, потрібно виконати розрахунок навантажень на покрівлю. Залежно від ширини перекривається споруди, кроквяний каркас даху має такі особливості:

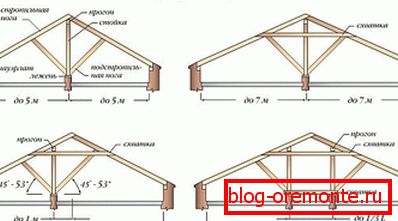

- Для перекриття споруди шириною до 10 метрів достатньо однієї несучої опори, на яку встановлюються вертикальні стійки. Щоб компенсувати прогин довгих крокв, встановлюють підкоси.
- Для перекриття споруди шириною до 10-14 метрів також вистачає однієї внутрішньої несучої стіни. Однак, для зміцнення кроквяної каркаса, що складається з мауерлата, лежня, крокв, крокв, стійок і підкосів, використовують горизонтальні затяжки, що компенсують розпираючий навантаження.
- Для перекриття споруди шириною 16 метрів потрібно 2 внутрішні несучі стіни. В такому випадку кроквяний каркас складається з мауерлата, лежня, крокв, підкосів, стійок, ригеля і затягування.
Врахуйте, що максимальна довжина крокв наслонних каркаса обмежується стандартним розміром пиломатеріалів, що становить 6 метрів. Звичайно, можна виготовити складальні крокви або надставіть кобили, але така конструкція вийде менш міцною.
