Полувальмовая дах своїми руками - конструкція і кроквяна

При виборі проекту для будівництва приватного будинку своїми руками враховують не тільки практичну сторону питання, а й естетичну, адже він стане «обличчям» ділянки. Найчастіше майбутні домовласники вибирають, так би мовити, серцем, приймаючи рішення в залежності від того, що вони знаходять привабливим, а що ні. Можливо тому оригінальна, незвичайна полувальмовая дах стала настільки популярною.

Відповідаючи на запити клієнтів, архітектори і дизайнери створюють все більше проектів з полувальмовой дахом, яку ще називають голландською. Маючи великий досвід в приватному житловому будівництві, вони пояснюють свій вибір не тільки її естетичністю, але і високою функціональністю, яку оцінять жителі регіонів з жорстким, вітряним кліматом. За яких умов зупинити свій вибір на такій конструкції і як проходить процес її зведення своїми руками читайте в спеціально підготовленому матеріалі.

Конструктивні особливості

Конструкція полувальмовой даху не назвеш простий ні в проектуванні, ні в монтажі своїми руками, так як вона є коктейлем позитивних якостей простий двосхилим і вальмовой, шатрової покрівлі. Якщо говорити про зовнішній вигляд, то за формою фронтонів вона нагадує трапецію, яка утворюється за рахунок вальмових елементів, що відтинає вершину трикутника. Завдяки своїй будові полувальмовая двосхилий дах має ряд переваг:

1. Обтічна форма. Завдяки відсутності гострих кутів, полувальмовая дах має чудову опірність вітрового навантаження, що істотний плюс в регіонах з постійними сильними вітрами, при будівництві на відкритій місцевості, в гірських регіонах.
2. Раціональне використання горищного простору. Каркас полувальмовой даху дозволяє обладнати просторе господарське приміщення для сезонного зберігання речей або навіть житлову кімнату, яка не поступається по комфорту першому поверху.
3. Висока варіабельність. Змінюючи кут нахилу скатів, архітектори створюють покрівлі з унікальним дизайном, адаптовані до умов практично будь-якого регіону нашої країни.
4. Оригінальний вигляд. Там, де переважають в основному трикутні подвійні, полувальмовая дах на їх фоні виглядає, як нове слово в приватному будівництві.

можливі труднощі

Інтерес до будівництва своїми руками полувальмовой даху вельми похвальний, проте ви повинні зрозуміти, що він під силу лише професійним покрівельникам. Взяти участь в ньому особисто, своїм руками ви зможете, якщо будете трудиться під керівництвом досвідченого майстра, який складе креслення. При підготовці і монтажі у вас можуть виникнути такі складнощі:

• Велика витрата будівельних матеріалів. Через складну геометрії скатів, обтяжених вальмовими елементами, буде потрібно більше покрівельного матеріалу і дерева для кроквяної системи, що позначиться на вартості робіт.
• Високий рівень складності робіт. Безліч додаткових опорних елементів конструкції, ребер, ендів роблять монтаж скрутним для низькокваліфікованих працівників. А значить, заощадити на наймання професійної бригади не вдасться. Для початку робіт будуть потрібні розрахунки і креслення.
• Велика вага. Складний каркас покрівлі, що включає в себе масивну кроквяну систему і велику площу покрівельного матеріалу вимагає посиленого фундаменту, здатного витримати такі навантаження.

Проте, запевняємо, що отримана інформація про полувальмовой двосхилим покрівлі буде корисною. Після прочитання цієї статті ви без праці «прочитаєте» креслення, дізнаєтеся, як повинен відбуватися процес монтажу і зможете похизуватися перед майстрами знанням термінів.

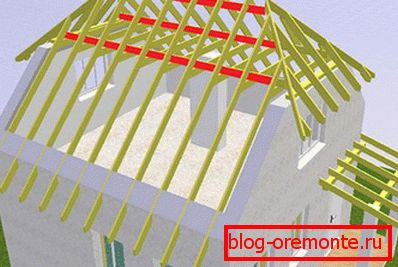

Кроквяна система полувальмовой даху

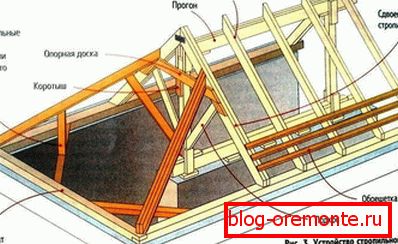

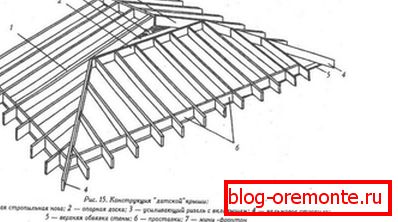

Як уже згадувалося, кроквяна система покрівлі з вальмами складна для збірки своїми руками, вона включає в себе як елементи, наявні в двосхилим даху, так і нові. Її характеризує наступна схема:

• Мауерлат. Це опорний брус квадратного перетину, що виконує функції підстави для схилів даху. Він розподіляє вагу даху по верхній поверхні несучої стіни і передає його фундаменту. На відміну від двосхилим покрівлі, в вальмовой мауерлат встановлюють не на дві перегородки, а на чотири. Їм також оснащують закінчення фронтонів, що несуть навантаження від вальмових елементів.
• Стійки. Вертикальні опори з бруса, що підтримують кроквяні ноги або коник, що ліквідовують їх прогин під власною вагою. Стійки встановлюють на лежень або затягування в залежності від виду кроквяної системи.
• Лежень. Це по суті той же мауерлат, встановлений на внутрішню несучу стіну. На нього встановлюють стоки і підкоси.
• Коньковий прогін. Брус, на якому з'єднуються рядові кроквяні ноги, найвища точка, пік даху.
• Накосние крокви. Діагональна кроквяна нога, яка відходять від коника до кута будівлі. Вони довше, ніж пересічні і повинні витримувати велике навантаження, так як на них спираються нарожнікі. Тому для їх виготовлення збільшують удвічі перетин бруса або скріплюють дві дошки, які використовуються для рядового крокви.
• Рядові крокви. Крокви з дощок 100х150 мм, однією стороною спираються на коньковий прогін, а інший на мауерлат, покладений на зовнішні несучі стіни. Вони встановлюються в ряд з кроком 60-120 см, в залежності від ширини утеплювача, і виглядають в точності так само як у двосхилим трикутної покрівлі.
• Півнога. Укорочені крокви, верхньою частиною прикріплені до діагональним, а нижній - до мауерлату.
• Кобили. Конструкція з дощок меншого, ніж кроквяні ноги перетину, які служать для їх формування схилу даху і карниза, що захищає стіни від опадів і вітру.

Види стропильних систем

Залежно від планування майбутньої будови, кроквяна система може значно відрізнятися. Розрізняють два типи:

• Висяча. Така система має на увазі відсутність всередині каркаса будинку несучих перегородок, які можна використовувати в якості опори. Тому крокви спираються тільки на коньковий прогін і мауерлат, як би провисаючи між ними. Так як довгі, масивні ноги полувальмовой покрівлі істотно розпирають стіни будинку, в кроквяну систему вводяться численні додаткові елементи: затяжки, ригелі, підкоси, бабки.



• Похилі. Використовується, якщо всередині будівлі розташовується несуча стіна (одна або кілька), і її можна використовувати в якості додаткової опори для крокв. Розпирає навантаження на кроквяний каркас значно нижче, ніж у висячої. Тому утяжеляющие елементи не потрібні. Навіть при мінімальному наборі опорних елементів, система буде стабільна і стійка.

Покрівельні майстри радять використовувати наслонних тип кроквяної системи для збірки своїми руками, якщо це можливо. Так конструкція покрівлі виходить більш стійкою до зовнішніх навантажень, залишається більше місця для облаштування горища.

послідовність монтажу

Будівництво полувальмовой даху - складний, копіткий процес, який можна довірити лише професіоналам. Вони монтують покрівлю в наступні послідовності:

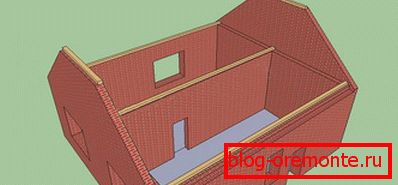

1. Настилають мауерлат на зовнішні і фронтонні стіни, на які спиратимуться крокви, укладають лежень на внутрішню несучу перегородку. Якщо мова йде про дерев'яний будинок, то закріплюють мауерлат і лежень металевими скобами, анкерними болтами. Якщо ж будинок будують з цегли або бетону, то по верхньому краю стін споруджують стяжку - бетонну армований пояс, в який вмуровують шпильки. В якості гідроізоляції між опорним брусом і стіною прокладають руберойд в кілька шарів. Відстань між шпильками розраховують таким чином, щоб вони не збігалися з місцями кріплення крокв, а розташовувалися між ними. Зверніть увагу, що важливо не перестаратися з кількістю отворів в мауерлат, адже кожне з них знижує його міцність.

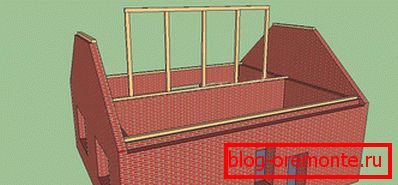

2. На лежень внутрішньої несучої стіни встановлюють вертикальні стійки, з'єднують їх зверху коньковим прогоном. Головний критерій якості монтажу - суворе дотримання вертикальності. Кут між кожною стійкою і лежнем виміряють по кілька разів, для фіксації використовують тимчасові підпори.

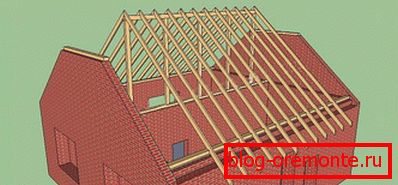

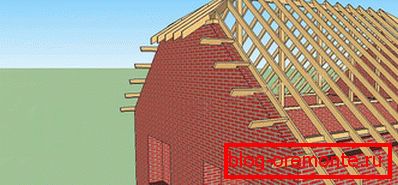

3. Встановлюють рядові кроквяні ноги, дотримуючись крок 60 або 120 см. Довжину крокв беруть з урахуванням двох звисів, які повинні бути не менше 40-50 см.

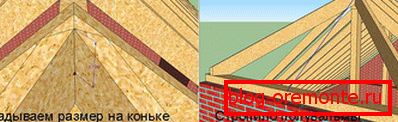

4. Монтують діагональні накосние кроквяні ноги: у верхній частині їх прибивають на цвяхи, а в нижній фіксують на металеві куточки.

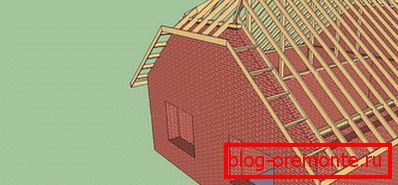

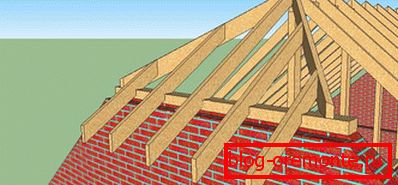

5. Настилають нарожнікі, роблячи в їх нижній частині випив під мауерлат. Їх довжина також повинна включати в себе запас для свеса. До накосная крокв прикріплюють кроквяні Півнога.

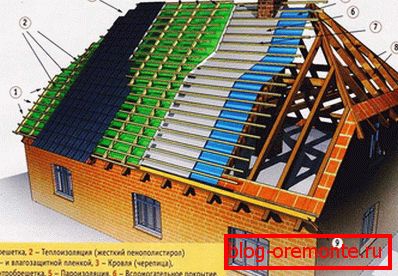

6. Встановлюють карнизні кобили, вітрові дошки, кріплення під зливний жолоб. Роблять гідроізоляцію, обрешітку, яку передбачає схема настилу обраного покрівельного матеріалу.



7. Розкроюють і настилають покрівельний матеріал з нахлестом 10-15 см між листами або смугами. Доробляють систему водостоку.

Після завершення зовнішніх робіт, переходять до внутрішніх. Для того. Щоб мансардне приміщення використовувати як житлове, полувальмовая покрівля повинна бути утеплена, її каркас обшитий декоративним матеріалом. Коли робота закінчена, потрібно буде лише регулярно оглядати покрівлю, контролювати її стан, проводити профілактичний ремонт своїми руками.
