Пристрій дерев'яних рубаних фронтонів - схема і конструкція
Фронтон по праву вважається теслями особою зрубу, він привертає погляди і може багато чого розповісти про досвід і майстерність умільця, який створив його. Цим терміном позначають частину стіни, що починається після горищного перекриття і закінчується під коником покрівлі. Рубані фронтони дерев'яних будинків з бруса і колоди є характерною особливістю давньоруського зодчества. Секрети споруди цього традиційного архітектурного елемента передавалися майстрами з покоління, будучи по суті вершиною плотницкого мистецтва. У цій статті ми розповімо про особливості конструкції і рубки самцового фронтонів.
види фронтонів
Зруби з колоди і бруса на території Росії не втрачають популярності навіть з появою більш дешевих і швидких рішень зведення будинків. Відданість традиціям пояснюється відмінними термоізоляційними якостями натуральної деревини, екологічністю і довговічністю цього матеріалу. Сучасні майстри, які займаються спорудженням зрубів, рубають будинку 2 типів:

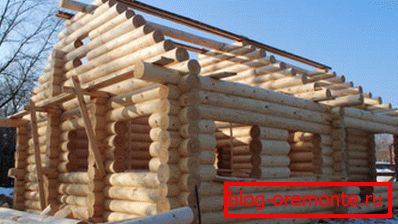

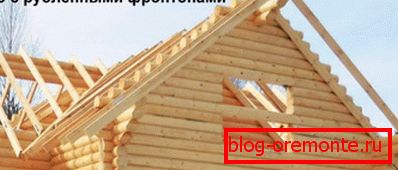

- З самцового фронтонами. Рубані фронтони, також звані самцового, виготовляють з колод різного розміру, самців. Їх прірубают або встановлюють на крайній вінець колодязя зрубу за допомогою нагелів. Пристрій самцового фронтонів складніше каркасних аналогів, а витрати на додатковий матеріал можуть становити 1/3 загальної вартості зрубу. Але зате дерев'яний будинок з такою конструкцією виглядає цілісно, гармонійно, відмінно утримує тепло і відповідає кращим зразкам традиційно російської архітектури. Рубку самців здійснюють прямо на місці будівництва, для цього наймають бригаду досвідчених майстрів, які знають про особливості роботи з деревом. Найчастіше фронтони, зрубані з колод, споруджують, якщо проект будинку передбачає слеговую кроквяну систему.

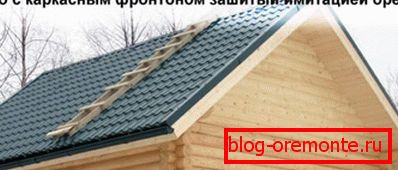

- З каркасними фронтонами. Це спосіб відрізняється від виготовлення рубаних фронтонів тим, що з колоди збирається тільки колодязь зрубу, а простір між покрівельними скатами зашивається обрізний дошкою. Такий пристрій обходиться на порядок дешевше і простіше традиційного самцового. Однак, при спорудженні каркасного фронтону чітко позначається межа між зрубом і захистом щипцевій стіною, що робить вигляд будинку менш презентабельним. Крім того, будинки, фронтони яких зашиваються за допомогою дощок, вимагають додаткового утеплення, так як гірше тримають тепло і захищають від проникнення холодного вітру.
Зверніть увагу! Самцового фронтони, виготовлені і колод, важать набагато більше каркасних конструкцій. Тому важливо визначити, яка схема обробки простору між скатами, потрібно під час складання проекту. Це необхідно для підрахунку навантаження при визначенні глибини закладки фундаменту.
Пристрій

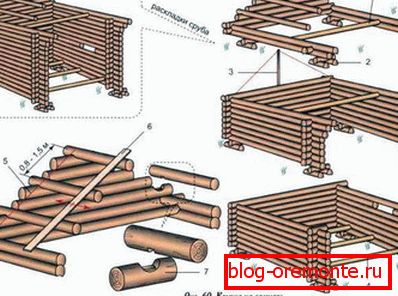

Рубаний або самцового фронтон - це стіна, що розташовується між скатами покрівлі, яку виготовляють з того ж матеріалу, що і стіни зрубу, колоди або бруса. Для зведення необхідні міцні, здорові колоди з перетином 230-250 мм, попередньо оброблені антисептичними просоченнями. Самцового фронтони встановлюють на крайніх стінах зрубу або роблять невелике зміщення всередину, щоб облаштувати балкон. Рубана конструкція складається з наступних елементів:

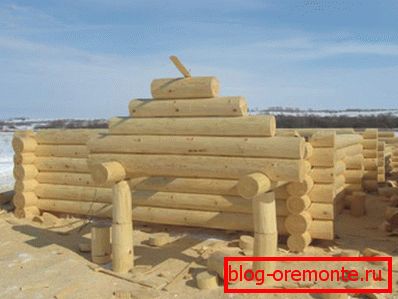

- Самці. Цим терміном позначають колоди, з яких рубають фронтон. Вони мають різну довжину, так як кожний наступний самець коротшим від попереднього. Щоб встановити самець на крайній вінець зрубу, в ньому за допомогою бензопили і тесати виготовляють напівкруглий жолоб. При цьому важливо, щоб між колодами забезпечувалося повне прилягання.

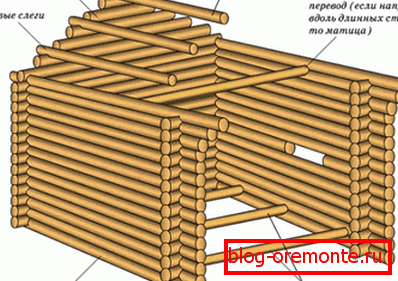

- Рядові лати. Зліг називають колоди, прірубаемие до самців, які пов'язують фронтони для забезпечення жорсткості конструкції. Вони необхідні для зведення традиційної слеговую кроквяної системи. Якщо відстань між фронтону не перевищує 6 м, то лати рубають на будівельній ділянці, в іншому випадку їх виготовляють разом зі зрубом.
- Князєва слега. Князєвої називають слегу, що встановлюється на верхній самець. Вона пов'язує верхні частини фронтонів між собою, по суті будучи коником даху. На Князєвої зліг виконується в'язка крокв, тому вона повинна бути міцною і витримувати велику вагу. Якщо прогін між фронтонами перевищує 6 м, встановлюється здвоєна зліг. Вважається, що для конькової балки краще використовувати саме просте нецілндрованное колоду, так як воно має більшу міцність.
Важливо! Збірка рубаного фронтону виконується з використанням межвенцового ущільнювача. У цій ролі зазвичай виступає джут, мох, пакля, волокно льону. Ці матеріали ущільнюють щілини, що виникають в процесі усадки зрубу, запобігаючи тепловтрати. Традиційно простір між самцями прокладали мохом, зараз він вважає найдорожчим ущільнювачем. Тому частіше використовуються більш дешеві, але настільки ж ефективні стрічкові матеріалі на основі джуту і льоноволокна.
Особенности рубки
Пристрій рубаних фасадів є складною будівельної завданням, особливо якщо вона пов'язана зі спорудженням слеговую кроквяної системи. Немає сумнівів, що дерев'яний фасад, коні і лати з виносом виглядають ефектно і органічно, проте споконвічно російська естетика вимагає додаткових витрат на покупку деревини і наймання досвідчених майстрів, які виконають рубку. Від якості складання зрубу залежить, чи витримає він зимові морози, а також скільки будинок прослужить, тому важливо знайти професійних теслярів, знання і досвід яких достатні для цього завдання. При рубці самцового фронтонів враховують такі особливості цієї конструкції:
- Чим вище фронтонна стіна будинку, тим більше буде усадка за 1 рік експлуатації будинку. Тому високі двоповерхові будинки з колоди краще залишити для усадки на 1-1,5 року, щоб він прийняв свої остаточні розміри, а потім приступати до зведення даху і внутрішній обробці.
- Через трикутної форми самцового фронтону усадка цієї частини стіни відбувається нерівномірно. Більш короткі верхні самці уседают і змінюються в розмірах більших, ніж нижні. Така схема усадки призводить до зміни геометрії даху і руйнування контракції, якщо кріплення виконувалося без компенсаційних елементів.
- Якщо для зведення даху використовується стандартна конструкція кроквяної каркаса, в якій скати спиратися на фронтонні стіни, під час усадки самців може відбуватися випадання верхніх вінців зрубу. Щоб запобігти такій ситуації, крокви прикріплюють за допомогою металевих скоб або спеціальних кріплень плазунів.
- Щоб компенсувати усадку крокв при жорсткій фіксації до стін, Кроковоє з'єднання виконують з невеликим проміжком. Так як при висиханні деревини, кроквяні ноги не можуть опуститися вниз, вони піднімають, а потім сходяться в районі коника.
- Якщо покрівля зрубу відноситься до мансардному типу, то доведеться відмовитися від монтажу самцового фронтонів, тому що ламана конструкція кроквяної системи не може монтуватися на ковзаючі кріплення. Так як жорстко закріплена до самців покрівля при усадки зрубу може деформуватися, краще зашити фронтон за допомогою каркасної конструкції.
Професійні майстри стверджують, що витрати на спорудження рубаних фронтонів окупають себе, якщо зруб використовується постійно і опалюється. Відмінні термоізоляційні якості колоди допомагає скоротити витрати на опалення мансарди, а привабливий вигляд дозволяє від внутрішньої обробки.
