Пристрій односхилого даху - конструкція і креслення

Односхилі даху з успіхом використовують в будівництві споруд господарського призначення: гаражів, сараїв, навісів, терас і альтанок. Це практичний і економічний спосіб захистити споруду від атмосферних опадів, вітру і холоду. Однак, пристрій односхилого даху підходить і для приватних будинків.

За допомогою цього будівельного рішення архітектори створюють сміливі дизайн-проекти з декількома різновисокими скатами. Величезний плюс дахів, що складаються з одного ската полягає в її доступності для широких мас домовласників завдяки низькій ціні використовуваних матеріалів і простоті монтажу. Ця стаття розповість про те, як виглядає конструкція кроквяної системи односхилого даху, як виконати розрахунок ухилу ската і звести своїми руками.

Склад односхилого даху

Найчастіше під терміном «односхилий» мають на увазі дах, що має один скат. Скат, ухил якого задає проста кроквяна система, спирається на несучі стіни будівлі і внутрішні перегородки, якщо вони є. В якості покрівельного матеріал використовують м'яку черепицю, ондулін, профнастил, металочерепицю або єврошифер. Розрізняють два типи односхилих дахів:

1. Вентильовані. Конструкція вентильованого покрівлі підходить для обладнання терас і альтанок відкритого типу, що використовуються в літній період. Нахил ската такого даху варіюється в межах 3-6 градусів. Пристрій односхилого даху вентильованого типу не має на увазі утеплення, а іноді і обшивку фронтону.

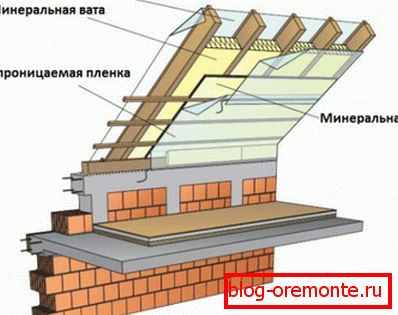

2. Невентильовані. Ухил покрівлі з одним скатів не вентильованих типу становить 2-25 градусів, в залежності від виду використовуваного покрівельного матеріалу. Цей варіант застосовують для перекриття приміщень, які експлуатуються всесезонно, житлових будинків, що опалюються гаражів. Невентильованої покрівлю ретельно утеплюють, герметизують для зниження тепловтрат.

Особливість односхилих типів дахів в тому, що один пологий скат не забезпечує самостійний сходження снігових мас в зимовий час, особливо якщо в будівництві використовували покрівельний матеріал з шорсткою структурою. Тому не виключено, що в особливо сніжні зими домовласникові доведеться взятися за лопату.

Сильні сторони односхилого даху

Все частіше дизайнери і забудовники відмовляються від складних проектів на користь будівель з односхилим дахом. Це легко пояснити її перевагами:

• Низька вартість. Завдяки економії будівельних матеріалів, пристрій односхилого даху в 2-2,5 рази дешевше, ніж двосхилим такого де розміру.
• Простота. Конструкція кроквяної системи дахів з одним скатів досить проста для самостійного монтажу. Навіть за умови малого досвіду в будівництві початківець умілець поодинці справиться з роботою, маючи креслення і необхідний інструмент.
• Висока опірність поривчастому вітрі. Односхилий дах - найбезпечніший варіант, якщо місце будівництво знаходиться в районі з постійною розою вітрів, головне, правильно визначити навітряну сторону і зорієнтувати по ній скат.
• Скорочення витрат на обігрів. Так як між скатом і стельових перекриттям в односкатной покрівлі відстань менше, ніж у інших видів, опалювальні приміщення не вихолоджують, а значить тепловтрат при опаленні будинку стає менше.
• Доступність проектів. Навіть якщо ви не в змозі зробити креслення самостійно, в інтернеті і будівельної літературі є величезна кількість готових, обрахованих проектів з докладними схемами кроквяної системи та вузлів.
• Простота обслуговування. Конструкція односхилим даху дозволяє в будь-який момент оцінити стан кроквяної системи, замінити пошкоджені частини, зміцнити покрівельний матеріал самостійно, без залучення найманих покрівельників, послуги яких коштують недешево.

Види кроквяної системи

Система стропильних елементів даху - каркас, який несе на собі і розподіляє вагу даху по периметру несучих стін, надаючи стійкість конструкції. Залежно від розміщень опор вироблять два типи крокв:

1. Похилі. Цей спосіб організації кроквяної системи має на увазі використання внутрішніх перегородок для того, щоб отримати додаткову опору. На несучу стіну, розташовану посередині приміщення, встановлюють стійки, які підтримують кроквяні ноги в середині. Якщо задіяти дві несучі внутрішні перегородки, можна таким чином перекрити споруди з шириною до 16 м.
2. Висяча. Це більш складна кроквяна система, яка спирається тільки на зовнішні стіни, тому для її стабілізації потрібно більше допоміжних елементів. Найбільша ширина споруди, яку можна обладнати висячими кроквами, становить 7,5 м, причому для цього буде потрібно досить складна конструкція з двох підкосів, бабки і затягування. Щоб правильно розрахувати висячу кроквяну систему потрібні глибокі знання і досвід.

Основа для будівництва кроквяної системи висячого або наслонних типу - докладне креслення, що відображає точні розміри і взаємне розташування елементів і спосіб кріплення основних вузлів.

Склад кроквяної системи

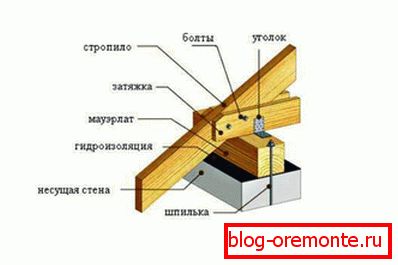

Схема односхилого даху для спорудження шириною до 4,5 м наслонних типу включає в себе обмежену кількість елементів. Основою для кроквяної системи служить мауерлат, виготовлений з міцного бруса 150х150 мм. Його закріплюють на верхню обв'язку споруди уздовж стін, на які монтують скати. Щоб сформувати ухил даху, стіни зводять різної висоти. Також даху потрібні кроквяні ноги, з виготовляють з дощок розміром 50х150 мм. З шпалери решт дошки виконують запили для кріплення крокв до мауерлату. Ноги встановлюють на мауерлатний брус, вставляючи його в запили, фіксуючи за допомогою металевих куточків.

Щоб рівномірно розподілити вагу покрівельного матеріалу на все кроквяні ноги, потрібно монтаж обрешітки. Для м'яких видів покрівлі, нездатних самостійно тримати форму, використовують суцільний тип настилу з вологостійких фанерних листів. Якщо ж використовується профнастил або черепиця, досить прокляття рейки 25х50 мм поперек крокв з кроком 20-13 см. У ускладнену кроквяну систему односхилого даху входять затягування, підкоси, стійка і бабка. Всі елементи виготовляють з деревини першого сорту, просушеної до оптимальної вологості 15-18%, ошкуренной і обробленої антисептичним просоченням глибокого проникнення.

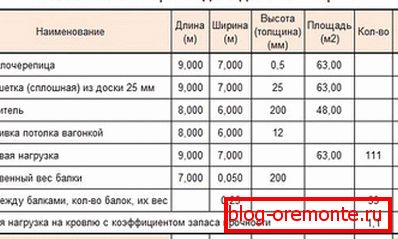

Важливо дотримуватися балансу між складністю кроквяної системи і перетином її елементів - ускладнюючи конструкцію, ви збільшуєте її вага. Рекомендований розмір крокв обчислюють, виходячи з тимчасових і постійних навантажень, що діють на дах або визначають за таблицями готових значень, які враховують довжину і крок між ногами, вид деревини.

Розрахунок кута нахилу ската

Односхилий дах хороша тим, що, якщо її правильно зорієнтувати по розі вітрів і вибрати оптимальний ухилу, вона витримає сильний шквалистий вітер, який би зруйнував подвійні. Щоб вибрати кут нахилу скатів, потрібно врахувати 2 параметра:

1. Використовуваний покрівельний матеріал. Якщо ви до початку проектування вибрали матеріал для покрівлі, то головним критерієм у виборі ухилу, стануть рекомендації виробника по його монтажу. Металочерепицю встановлюють на скати під кутом 30 градусів, шифер - 20-30 градусів, профнастил - від 8 градусів, рулонні покрівлі - від 5 градусів.
2. Кліматичні умови. Якщо будівництво йде в регіоні з великою кількістю опадів, то краще закласти скат 20-25 градусів, по якому самопливом стікає вода, зісковзують снігові маси. Для вітряних районів, навпаки, краще підходять пологі схили з крутизною 3-10 градусів, що володіють низькою парусністю.
3. Зверніть увагу, що збільшення ухилу даху призводить до подорожчання будівництва за рахунок більш складної кроквяної системи та витрати покрівельного матеріалу. Знаючи розміри коробки будинку і визначивши кут нахилу скатів, потрібно скласти схематичний креслення, за яким легко визначити площу даху, довжину крокв і різницю між висотою стін за допомогою геометричних формул.

Будівництво монтажної даху - відмінний варіант, якщо ви хочете швидко і недорого перекрити надвірні споруди або прилаштувати навіс до будинку. До того ж це відмінний привід відточити будівельні навички, не ризикуючи зіпсувати покрівлю через неякісну роботи.
