Металочерепиця - дахове покриття на основі оцинкованої сталі з хвилеподібним профілем, що імітує форму керамічної черепиці. Вона є одним з найбільш популярних матеріалів для зведення даху. У будівельних магазинах представлений широкий представлені всі супутні елементи для створення покрівлі з металочерепиці (коньковие профіль, ендови, карнизні, фронтонні планки), щоб виконати покрівельні роботи своїми руками. У цій статті ми розповімо, як виглядає технологія влаштування покрівлі з металочерепиці.

Характеристики материала

Металочерепиця - дахове покриття на основі оцинкованої сталі з полімерним або лакофарбовим шаром, що використовується для зведення холодної або теплої покрівлі. Вона проводиться методом холодного прокату з сталевих заготовок. Сильними сторонами металочерепиці вважаються:

• Легка вага. Один квадратний метр металочерепиці важить 5,5-6,5 кг, що дозволяє виконувати укладання на розріджену обрешітку, не посилюючи кроквяний каркас даху.
• Довгий термін служби. Якісна металочерепиця, а також добірні елементи з оцинкованої сталі експлуатуються понад 20-25 років при грамотному обслуговуванні та своєчасному ремонті.
• Стійкість до корозії. Цинковий шар, полімерне покриття надійно захищають сталь від впливу води, тому металочерепиця не береться корозії.
• Висока несуча здатність. Завдяки хвилястій профілем, металочерепиця володіє високу несучу здатність і не деформується під впливом інтенсивних навантажень.
• Стійкість до перепадів температури. Перепади температури не роблять вплив на міцність якості, цілісність матеріалу, тому він використовується в усіх кліматичних зонах.

Важливо! Покриття з металопрофілю рекомендується укладати на односхилі і багатоскатні даху з ухилом не менше 12 градусів. Для монтажу холодної покрівлі потрібно безпосередньо покрівельний матеріал, а також добірні елементи: ендови, ковзани, карнизні або фронтонні планки, елементи водостоку, софіти для підшивки карнизів, блискавкозахист, снігозатримувачі. Конструкція теплої стріхи на увазі додаткове використання утеплювача і пароізоляції.

вибір елементів

Дах з металочерепиці - багатошарова конструкція, елементи якої взаємодіючи один з одним, підвищують її якість і термін служби. Будова холодної покрівлі складається з гідроізоляції, обрешітки і покрівельного покриття, а до складу теплою входить ще пароізоляція и шар утеплювача. Досвідчені майстри рекомендують вибирати матеріали для облаштування даху відповідно до наступних критеріїв:

1. При виборі металочерепиці грають роль всього 2 показника - висота гофри і товщина стали. Чим ці показники вищі, тим більше міцність і несуча здатність покрівельного покриття. Необхідна кількість листів розраховують, виходячи з площі скатів і корисної площі полотна.

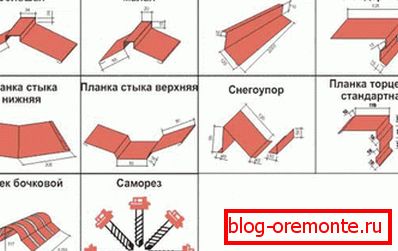

2. Добірні елементи, такі як карнизна і фронтонна планка, купуються в залежності від метражу звисів з урахуванням нахлеста 15-20 см. Вони підбираються в тон металочерепиці.
3. Ендови використовуються для обладнання стиків між скатами в багатоскатних, складних конструкціях. Вони являють собою сталеві планки у вигляді куточка з полімерним покриттям.
4. Коньковий профіль використовується для обладнання коника даху. Конькові елементи, як і ендови, являють собою куточки з кріпильними поличками 20-50 см. Чим ширше полички, тим краще профіль захищає від проникнення вологи зазор між листами матеріалу.

Врахуйте, конструкція теплої покрівлі набагато простіше, ніж теплою, так як вона складається всього з 3 шарів. Однак, покрівельні комплектуючі застосовуються для влаштування даху будь-якого типу. Якісні добірні елементи допомагають зберегти цілісність покрівельного полотна при обладнанні вузлів примикання до вертикальних і горизонтальних поверхнях, місця проходу труб і аераторів через скат, зводячи до мінімуму ризики виникнення протікання.

покрівельний пиріг

Основа довговічності і надійності даху - грамотно складений покрівельний пиріг з сумісних матеріалів, який забезпечує герметичне і міцне покриття. Конструкція даху з металопрофілю має багатошарову будову, виконують 4 важливі функції: гідроізоляція, термоізоляція, пароізоляція, вітрозахист. покрівельний пиріг под металлочерепицу состоит из следующих ингредиентов:

• Пароізоляція. Вона захищає кроквяний каркас від проникнення пари, насиченого вологою, з нагрітих приміщень верхнього поверху або мансарди. Пароізоляція - дифузна мембрана, яка пропускає повітря, але не дає пройти воді, вона кріпиться на нижню поверхню крокв будівельним степлером.
• Термоізоляція. Утеплювач монтують між кроквяними ногами каркасу даху. Шар термоізоляції, необхідний для підтримки оптимального температурного режиму, розраховують, виходячи з кліматичних умов. У конструкцію холодної даху утеплювач не входить.
• Гідроізоляція. Гідроізоляційний матеріал укладається поверх крокв, щоб захистити дерев'яні елементи каркаса від проникнення вологи зовні. В якості гідроізоляції застосовується плівка або мембрани. Для пристрою холодної покрівлі допускається використання руберойду.
• Контробрешетка. Рейки товщиною 2-3 см, покладені уздовж крокв, утворюють контробрешетку, яка формує вентиляційний зазор між шарами покрівельного пирога.
• Решетування. Металочерепиця монтується на гратчасту обрешітку, закріплену перпендикулярно кроквах. Цей елемент конструкції відповідає за розподіл ваги покрівельного покриття і надання жорсткості скатам.

Врахуйте, що інструкція наказує використання допоміжних елементів, які формують герметичне покриття, з усіх боків захищене від проникнення вологи. Якщо виконувати влаштування покрівлі з металочерепиці, використовуючи ендови, коньковий профіль і різні планки примикання, то протікання не буде навіть під час рясних злив.

Вимоги до обрешітки

Укладання металочерепиці виконується на міцну основу - обрешітку. Латами називають настил з дерев'яних дощок або брусків, покладених із просвітом, до якого прикріплюють покрівельний матеріал. Елементи обрешітки повинні підтримувати дахове полотно в 3 місцях, щоб запобігти деформації: з боків аркуша і в центрі. До решетування ставляться такі вимоги:

1. Інструкція наказує монтувати для настилу металочерепиці обрешітку з кроком 30-50 см в залежності від довжини хвилі покрівельного покриття.
2. Деревину для виготовлення обрешітки обробляють антисептичними і огнеблокірующімі складами, щоб захистити від гниття і підвищити опірність до вогню.
3. У місцях, де кріпляться ендови, коньковий профіль або снегозадержатели, обрешітку підсилюють додатковим елементом. Це робиться так як ендови і інші разжелобочние елементи є місцями скупчення рідини і снігу, тому навантаження на крокви там вище.

Досвідчені майстри стверджують: чим більше пологі у даху скати, тим менше повинен бути крок обрешітки. Така інструкція пояснюється тим, що з дахів з маленьким ухилом рідина і сніг не зісковзують самостійно, а затримуються, в результаті чого навантаження на крокви і обрешітку підвищується.

технологія укладання

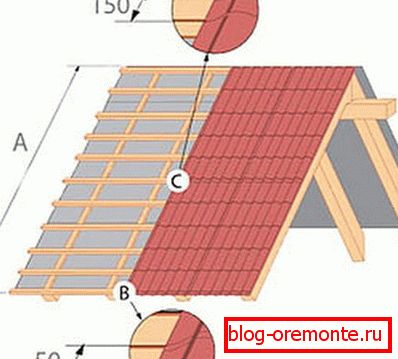

Укладання металочерепиці виконується після закінчення складання кроквяної каркаса і обрешітки. Щоб уникнути намокання дерев'яних елементів каркаса, потрібно виконувати монтаж в суху погоду. З міркувань безпеки забороняється проводити висотні роботи в вітряну погоду. Щоб якісно укласти металопрофіль. Існує така інструкція:

• Поверх кроквяних ніг укладають гідроізоляційний матеріал, починаючи з покрівельного звису. Укладання проводиться з невеликим провисанням, щоб під тиском води гідроізоляція не лопнула. До крокв плівка кріпиться степлером, нахлест між смугами роблять 10-15 см, проклеівая його клейкою стрічкою.
• Уздовж крокв прямо поверх гідроізоляції встановлюють рейки контробрешетування, які формують вентиляційний зазор, необхідний для захисту покрівельного матеріалу від конденсату.
• Потім перпендикулярно кроквяних ніг каркаса фіксують до контробрешітці обрешітку з кроком, рівним довжині хвилі металопрофілю.
• Виконують розкрій листів металочерепиці під розміри ската. Якщо купувати матеріал безпосередньо у виробника, то нарізка виконується в заводських умовах, тому горизонтальних стиків між листами не буде. Різати металопрофіль поза виробництва можна циркулярною пилкою, електролобзиком або ножівкою по металу.
• Починають укладання з нижнього правого краю ската. Якщо укладання виконується в один ряд, то листи кріпляться один за одним. Якщо монтаж йде в 2 ряди, то спочатку укладають крайній лист знизу ската, потім фіксують лист над ним, потім 2 лист першого ряду і так далі.
• Кріплять лист до обрешітки за допомогою покрівельних саморізів з гумовою прессшайбою, яка закриває кріпильний отвір від проникнення води. Саморізи вкручують строго під прямим кутом до поверхні покрівельного матеріалу, залишаючи зазор 1-2 мм, щоб не деформувати його. Для фіксації 1 листа потрібно 10-15 саморізів.
• Металочерепицю при монтажі нахлестивают один на одного на 1 хвилю. Місце перекривання листів фіксується саморізів через капілярну канавку.

Зверніть увагу! При фіксації металочерепиці важливо не перекрутити шуруп, щоб уникнути деформації матеріалу і відколів на полімерному покритті. Для цього краще працювати шуруповертом на низьких оборотах.

Монтаж добірних елементів

На укладанні покрівельного матеріалу пристрій даху з металочерепиці не закінчується. Щоб зробити конструкцію більш міцною, захищеною від атмосферної вологи і завершеною, нудно встановити ендови, коньковий профіль і карнизні планки. Роботи виконуються в наступному порядку:

1. Встановлюють коньковий профіль. Оп прикріплюється до обрешітки уздовж конькового з'єднання покрівельними саморізами. Для захисту торців профілю від попадання води використовують спеціальний ущільнювач.
2. Фіксують ендови і інші разжелобочние елементи. Для захисту стиків між скатами і місць примикання до вертикальних поверхнях встановлюють спеціальні планки.
3. Карнизні і фронтонні свеси обладнають спеціальними планками, що захищають від вологи і вітру.
4. Зашивають карнизні і фронтонні свеси софітами. Ці перфоровані панелі захищають нижню поверхню ската, яка не захищена гідроізоляцією, від контакту з водою.
5. Встановлюють водостік, снігозатримувачі і захист від блискавки.

Пам'ятайте! Ендови, ковзани, планки примикань і водостік - не декоративне 'елементи покрівлі. Вони виконують функцію захисту полотна від протікання, герметизируя його. За умови правильного обладнання покрівельного пирога і використанні допоміжних комплектуючих, дах з металочерепиці прослужить 20-30 років.
