Пристрій системи внутрішнього водостоку - розрахунки і

Для значної частини території Росії характерні рясні опади: взимку тривалі снігопади, а влітку затяжні зливи. Такі погодні умови вважаються несприятливими, тому що через них нерідко виходить з ладу покрівля, а також виникають протікання. Щоб впоратися з великим обсягом талої та дощової води, що скупчується на поверхні даху, монтується водостічна система, яка відповідає за збір і перенесення рідини в зливову каналізацію. Для плоскої і некрутих односкатной покрівлі підходить внутрішній водостік, пристрій якого ми детально розглянемо в цій статті.

Пристрій

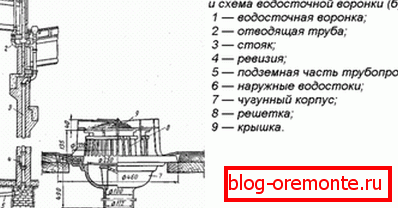

Внутрішній водостік - система, що забезпечує збір і відведення талих і дощових з поверхні покрівлі через водостічні труби в «ливневки». Така конструкція обладнується, коли біля будинку плоска або односхилий дах. Водостічна система внутрішнього типу складається з наступних елементів:

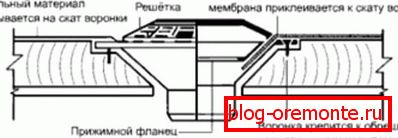

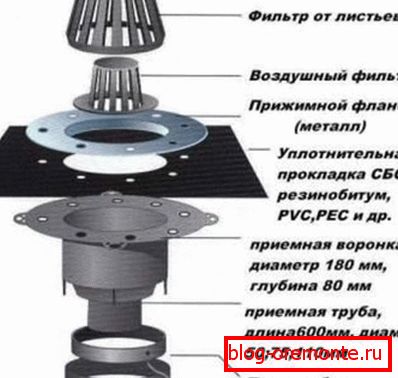

1. Водоприймальні воронки. Цим терміном позначають пристрої, які здійснюють первинний збір рідини, що скупчується на поверхні покрівлі. Матеріал і ціна цього елемента значно відрізняється: існують недорогі моделі з пластику або нержавіючої сталі і ексклюзивні з міді. Якщо покрівля має плоску поверхню з незначним ухилом, згідно з вимогами СНиП, на неї встановлюються плоска воронка внутрішнього водостоку, на скатні - Колпакова. Кількість і діаметр цього елемента визначає розрахунок, який враховує площу ската і обсяг опадів, що випадають. У спеціалізованих магазинах продаються воронка з підігрівом, захисними фільтрами і стабілізаторами потоку, однак, ціна на такі моделі значно вище.
2. Відводять труби. Так називають труби, що з'єднують воронки і водостічний стояк. Монтаж цих елементів виконують з невеликим ухилом, щоб система функціонувала самопливом. Діаметр труби, що відводить залежить від розміру воронки, кількості опадів, що випадають, яке визначає розрахунок, і вимог СНиП. Монтаж виконується всередині будівлі, тому з'єднують елементи за допомогою зварювання без компенсаційних елементів.

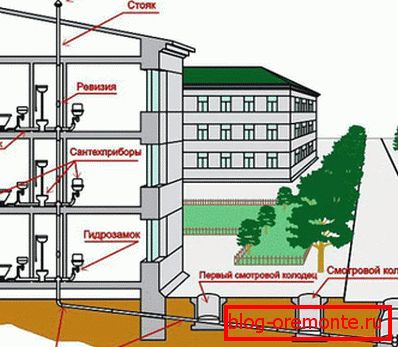

3. Водостічний стояк. Стояком називають відрізок водостічної труби, розташований вертикально всередині будівлі, через нього тала або дощова надходить в зливову каналізацію. За нормами СНиП діаметр стояка повинен відповідати діаметру труби, що відводить і воронки, так як основна причина протікання - недостатня герметизація сполучних швів між цими елементами. Водостічна система покрівлі ефективно працює за умови повної герметичності.
4. Кріплення. Монтаж водостоку такого типу виконують всередині будівлі, система встановлюється за допомогою кронштейнів і кріплень. Згідно з вимогами СНиП, матеріал кріпильних елементів і труб повинен збігатися.
5. Ревізії. Водостічна система по нормам СНиП включає в себе ревізійні отвори, через які виконують профілактичний огляд і чистку труби.

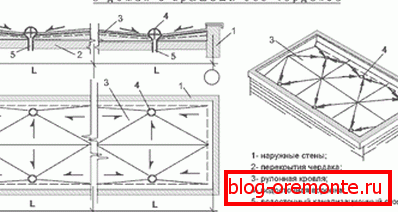

Зверніть увагу! Для якісної роботи внутрішнього водостоку виконують разуклонку плоскої покрівлі, так називається процес створення мінімального ухилу, необхідного для стікання води в воронки. Монтаж виконується таким чином, що вони розташовуються нижче рівня даху.

різновиди

Характерна відмінність внутрішнього водостоку від зовнішнього - місце установки, так як монтаж здійснюється всередині споруди. З одного боку, така конструкція дає деякі переваги, з іншого - вона пов'язана зі складнощами, тому що кожен вузол потрібно надійно герметизувати, щоб запобігти протікання. Кількість і діаметр елементів визначає розрахунок, заснований на визначенні площі покрівлі та обсягу кількості опадів. Внутрішня водостічна система буває двох видів:

• Самотечная. Самопливний вид водостоку - найбільш простий варіант, розрахунок і монтаж якого виконується без особливих зусиль. У конструкцію входять наступні елементи: воронки, що відводять труби, стояки. Самотечная система малопродуктивна, вона не впорається з напливом води, якому піддається дах під час зливових дощів, якщо діаметр або кількість елементів не відповідає параметрам, які показав розрахунок. Перевагою цього рішення є низька ціна.

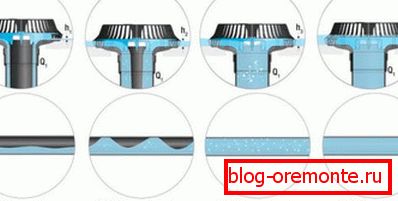

• Сифонна. Водостік, що працює за принципом сифона, відрізняється від самопливного більшою продуктивністю. Сифонна водостічна система повністю заповнюється опадами, завдяки чому в ній від водоприймальної воронки і до виходу в каналізацію утворюється водний стовп. Якщо в стояку рівень рідини знижується, то в воронці створюється зона розрідження, що засмоктує вологу з поверхні даху. Ціна установки водостоку такого типу вище за рахунок вартість спеціальних воронок із стабілізаторами потоку. Щоб робота була ефективною, слід виконати розрахунок, а також підібрати якісний матеріал. Перевага цієї конструкції в тому, що при швидкому пересуванні води кожен вузол водостоку самоочищається, в незалежності від того, який матеріал використовувався.

Ціна на елементи внутрішнього водостоку залежить від безлічі факторів: значення має матеріал, діаметр і популярність виробника. Найдешевші моделі проводять з нержавіючої сталі. Трохи дорожче коштують пластикові, але СНиП не допускають використання деталей з пластику, якщо монтаж виконується на висотних або багатоквартирних будинках. Також випускаються комплектуючі з міді, чавуну і алюмінію, але вони користуються меншою популярністю. Якісний матеріал, який має стійкість до корозії, продовжить термін експлуатації водостоку.

норми монтажу

Навіть якщо розрахунок виконувався правильно, а при установці використовувався якісний матеріал, що відповідає вимогам СНиП, система відведення води може працювати некоректно, якщо провести монтаж, не дотримуючись простих правил:

1. Водоприймальні воронки встановлюють рівномірно по всій площі ската. Якщо дах невеликого розміру, встановлюють мінімум 2 воронки, на кожні додаткові 20 кв. м додають по одному водоулавлівающего елементу, як того вимагає СНиП.
2. Воронки, за нормами СНиП, не можна встановлювати ближче, ніж на 1 м до стін споруди. Максимально допустима відстань між двома воронками, підключеними до одного стояка, не повинно перевищувати 20 м.
3. Якщо матеріал водостоку - метал, труби та воронки оснащують електричним підігрівом. Цей захід усуває проблему промерзання і руйнування труб в зимовий період, коли на території Росії встановлюється низька температура.
4. Якщо дах багаторівнева, а різниця у висоті між рівнями перевищує 4 м, виконують розрахунок і монтаж окремих гілок водостоку, не пов'язаних між собою, так як цей перепад знижує ефективність відведення опадів.
5. Будівельні норми наказують обладнати зливову каналізацію, що починається під стояком водостоку і закінчується в спеціально відведених місцях. Для приватних будинків допускається слив водостічних вод в грунт або збір в спеціальну ємність.

Пристрій внутреннего водостока требует соблюдения строжайшей герметичности, так как просачивание жидкости в соединительные швы приводит к протечкам внутри жилых помещений, приводящих отделку в негодность. Монтируя водосток такого типа, не забывайте, что обслуживать его гораздо сложнее.
