Сендвіч труба для димоходу - як встановити своїми руками

Якщо вам здається, що монтаж димоходу - турбота тільки щасливих володарів камінів, то швидше за все ви тільки плануєте обзавестися приватним будинком. Домовласники зі стажем на своєму досвіді знають, що цей елемент опалювальної системи потрібен також для газових котлів, за допомогою яких опалюється житло і організації гарячого водопостачання, для печей в лазні.

А який російський не любить хорошою лазні? Кожному теплогенеруючих приладу потрібно труба для виведення газової суміші, що складається з повітря і продуктів згоряння палива, з приміщення в атмосферу. Для виконання цієї роботи досвідчені пічники рекомендують сендвіч димоходи, а що вони з себе представляють, як своїми руками виконується установка і прохід через покрівлю розповість сьогоднішня стаття.

Конструкция сэндвич труб

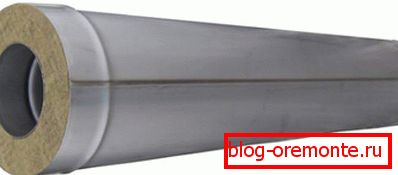

Все, що стосується опалювального обладнання пов'язано з небезпекою виникнення пожеж, особливо в дерев'яних будинках. Статистика стверджує, що більше половини випадком спалаху відбуваються, тому що домовласники виконали монтаж димоходу своїми руками некоректно. Щоб полегшити це завдання і захистити будинок від вогню, використовують сендвіч труби для димаря. На перший погляд вони схожі на звичайні вироби з нержавійки, але насправді мають тришарове будову:

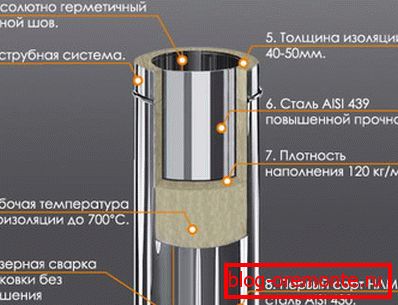

1. Внутрішній контур. Циліндр круглого перетину з нержавіючої сталі підвищеної міцності товщиною не менше 1 мм з додаванням цинку або молібдену. Внутрішню трубу виготовляють з листа металу, за допомогою зварювання отримуючи герметичний шов. Завдяки високим антикорозійним якостям леговану сталь не пошкоджує взаємодія з водою.
2. Ізоляційний шар. Між внутрішнім і зовнішнім контуром знаходиться ізоляційна прошарок, яка виконує дві важливі функції: «замикає» жар всередині труби, не дозволяючи йому нагрівати навколишні матеріали і не дозволяє диму остигати під час проходження по трубі, щоб сажа не осідає на її стінках. Як термоізоляції використовують волокнисті матеріали з найвищим класом вогнестійкості з робочою температурою до 700 градусів, наприклад, мінеральну вату на базальтової основі. Шар ізоляції між контурами становить 40-60 мм, а щільність утеплювача 12о кг на кубічний м.
3. Зовнішній кожух. Зовнішня оболонка сендвіч труби, яку виготовляють з нержавіючої сталі або іншого виду металу. Шов кожуха виконують за допомогою лазерного зварювання, яка не пошкоджує гальванічний шар нержавійки, що захищає її від корозії. Вартість труб з латуні і міді набагато збільшує витрати на прокладку димоходу, а установка виправдана ефектним зовнішнім виглядом.

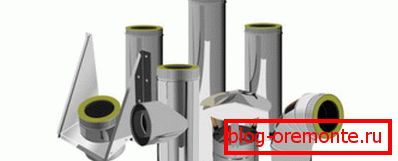

Добірні елементи двоконтурного димоходу

Сендвічние труби складаються з добірних елементів: прямих ділянок, відводів, трійників. Діаметр виробів залежить від виробника, тому необхідно купувати всі частини димоходу однієї фірми, що ідеально підходять один до одного.

Преимущества сэндвич труб

Сендвіч димоходи в порівнянні зі звичайними з нержавіючої сталі обходяться домовласникові дорожче, але їх вартість збільшується за рахунок більшої безпеки і надійності такої системи, особливо якщо монтаж виконується своїми руками. До їх переваг відносять:

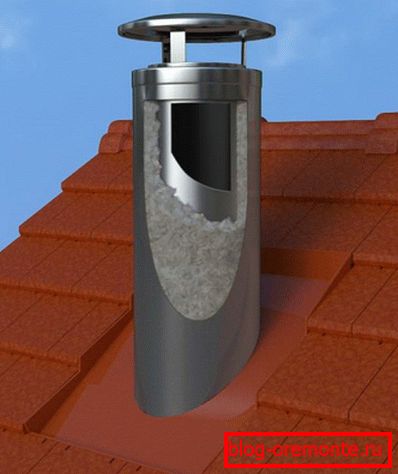

• Відмінна ізоляція. Внутрішня термоізоляційна шар захищає навколишні елементи кроквяної системи від загоряння і утримує жар всередині труби. Сендвіч труба відмінно підходить для монтажу зовнішніх димоходів, які не виводять через покрівлю. У більшості регіонів Росії їх монтаж можливий, тільки якщо труба ізолюється своїми руками або на виробництві.
• Відсутність конденсату. У звичайних трубах за рахунок перепаду внутрішньої і зовнішньої температури всередині утворюється конденсат, який осідає на стеках, з часом руйнуючи димохід. У сендвіч трубах завдяки термоізоляції не відбувається перехід диму з пароподібного стану в рідке.
• Необтяжливе обслуговування. У сендвіч трубах дим, проходячи шлях від топки до атмосфери, не вщухає, тому на стінках не утворюються сажові відкладення, на відміну від одноконтурних труб з нержавіючої сталі. Завдяки цьому димохід, навіть якщо його діаметр не великий, не вимагає частої прочищення.
• Легкість. Володіючи практично рівними вогнетривкими якостями, димохід сендвіч важить в кілька разів менше цегляного, тому його установка не сполучена з посиленням фундаменту.
• Естетичність. У порівнянні з одноконтурной трубою з легованої сталі, теплоизолированной своїми руками, сендвіч труби виглядають акуратніше і презентабельнєє.
• Простотою монтаж. Завдяки фланцевому або байонетному кріпленню сендвіч труби легко зібрати своїми руками і виконати прохід димоходу через покрівлю.

Для розрахунку димоходу своїми руками потрібно інструкція до опалювального приладу із зазначенням потужності і розміру вступного патрубка, виходячи з цих даних визначають діаметр труби, необхідний для забезпечення тяги.

Принципи монтажу сендвіч димоходів

Щоб використовувати опалювальний прилад без остраху загорянь, отруєнь чадним газом, необхідно прокладати димохід, керуючись правилами пожежної безпеки та будівельними нормами:

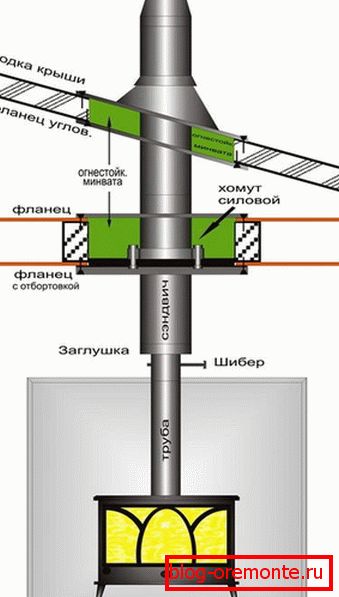

1. У місцях, де виконується прохід димоходу через перекриття, стіни або покрівлю потрібна установка додаткової термоізоляції за допомогою прохідного короба зі сталі або патрубка.
2. Не можна приєднувати сендвіч трубу безпосередньо до вступного патрубку опалювального приладу. Рекомендується використовувати сендвіч труби на зовнішніх ділянках димоходу, коли вже виконаний прохід через стіну або дах.
3. Місця, де виконується прохід димоходу в безпосередній близькості від стін, захищають за допомогою листів вогнетривкого матеріалу, наприклад, азбесту.
4. Якщо монтаж виконується своїми руками, стежте, щоб протяжність горизонтальних ділянок, що негативно впливають на силу тяги, не перевищувала 100 см.
5. Діаметр сендвіч труби зі сталі на всій протяжності не повинен бути менше вступного патрубка опалювального приладу.
6. Димохід зі сталі потрібно зібрати своїми руками так, щоб місця стиків не потрапляли на прохід труби через покрівлю.
7. Щоб прохід через покрівлю потрапив в проміжок між елементами кроквяної системи, використовують відводи. Сендвіч труби мають відвідні деталі з кутом 45 градусів, якщо необхідний розворот на 90 градусів, потрібно два відводи.
8. Діаметр всіх елементів димоходу повинен збігатися, щоб в стиках не утворилися зазорів. Для герметизації з'єднання використовують сталевих хомути і вогнестійкий герметик.
9. У нижній частині димоходу виконує монтаж ревізії, дверки або склянки, через які контролюють стан димоходу.

Установка внутрішнього контуру труби виконується «по конденсату», тобто кожний наступний елемент вставляється всередину попереднього. А зовнішній кожух з'єднують «по конденсату», навпаки, надягаючи верхній сегмент на нижній.

послідовність установки

монтаж димоходу вполне можно выполнить своими руками, если запастись необходимым инструментами и материалами, соблюдать несложную технологию. Перед установкой готовят места, где будет выполняться проход дымохода через перекрытия и крышу. Для этого вырезают отверстие, размер которого позволит свободно вывести трубу. Проход защищают от перегрева от соприкосновения с трубой с помощью проходного короба из металла или асбеста. Первый одноконтурный сегмент соединяют с патрубком отопительного прибора, стягивая кожухом. Затем устанавливают следующие элементы дымохода.

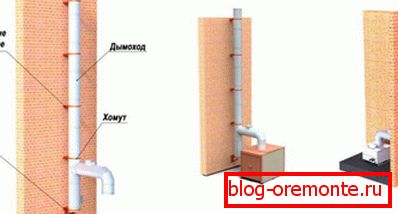

Монтаж трійників, колін і відводів виконується за допомогою кронштейнів, закріплених на стіни через кожні 2 м. Зверніть увагу, що не можна прокладати димохід поблизу від електричної проводки або газового трубопроводу, щоб уникнути вибуху, виникнення пожежі. На дах димохід виводять на відстані 50-150 см від вищої точки, а його висота повинна перевищувати коник хоча б на 0,5 м. монтаж димоходу с помощью сэндвич труб делает эксплуатацию отопительных приборов безопаснее и снижает теплопотери, что сокращает средства на обогрев дома на 10% за сезон.
