Шатровий дах - конструкція кроквяної системи

Іноді двосхилий дах виглядає нудно і руйнує гармонію архітектурного стилю, тому дизайнерам доводиться винаходити щось більш оригінальне. Один з таких варіантів з «родзинкою» - покрівля шатрового типу. Витончена симетрична конструкція з одного боку здається простою, але в той же час вражає своєю екзотичністю, що відсилає до естетики сходу або північним юрт.

Покрівельні майстри радять відмовитися від самостійного зведення шатрового даху в тому випадку, якщо ви не впевнені у високому рівні будівельних навичок і досвіду. Найпростіший варіант - довірити проектні роботи і монтаж професіоналам. Однак ніщо не завадить вам розібратися в тому, як влаштована шатровий дах і її кроквяна система, щоб оцінити можливість будівництва своїми силами.

особливості конструкції

Шатровий дах, конструкція якої може складатися з чотирьох і більше скатів, в класичному варіанті розглядається як вид четирехскатной. Кількість скатів залежить від геометричної форми підстави даху. Якщо перекривають споруда у вигляді квадрата, то їх буде чотири, а якщо воно кругле, то їх може бути п'ять-шість і навіть більше, головна умова, щоб вони були однакові за формою і розміром.

Конструкція шатрового даху складається з наступних частин:

• Ковзанярського вузла, точки з'єднання всіх крокв шатрового даху, що утворюють її вершину, пік.
• Скатів трикутної форми, підтримуваних кроквами і утворюють поверхню даху. В не залежності від того, скільки скатів має шатровий дах, кут їх нахилу варіюється в межах 20-50 градусів.
• Свеса, виступаючої частини покрівлі, яка захищає стіну від дощу і вітру. Для того щоб звис виконував свої функції ефективно, його довжина повинна складати не менше 40-50 см. Формують звис довгі нижні частини крокв або кобили.
• Покрівельного покриття, матеріалу, яким закривають кроквяну систему шатрового даху для освіти її поверхні. Він захищає будівлю від проникнення всередину снігу, дощу та холоду. В якості покрівельного матеріалу використовують металочерепицю, профнастил, ондулін, шинглас, руберойд, шифер.



• Кроквяної системи, елементів каркасу шатрового даху, які несуть і розподіляють її вага на несучі стіни і фундамент, запобігаючи деформацію, просідання і обвал.
• Системи водостоку, сукупність елементів, які допомагають лишків вологи йти з поверхні шатрового даху в зливову каналізацію. Вона складається з водоприймальних воронок, жолобів, а також вертикальних труб.

Шатровий дах конструюється, спираючись на принцип симетричності. Тому максимальної гармонії можна досягти, коли в якості підстави для неї використовують кругле або квадратне спорудження. Для прямокутного будинку також можна побудувати шатровий дах, однак це набагато складніше, ніж якщо зводити вальмовую.

переваги

Шатровий дах досить складна в проектуванні і трудомістка в монтажі, але, подивившись на навколишні будинки, можна побачити, що вона дуже популярна. Використання в проектах конструкції шатрового даху дизайнери пояснюють її перевагами:

1. Чудові аеродинамічні властивості, що дозволяють шатрової даху протистояти шквалистим і навіть ураганним поривів вітру, без побоювання зривання покрівельного матеріалу і обвалення горища.
2. Конструкція шатрового даху з її крутими схилами дозволяє забути про таке малоприємне, рутинному заході, як очищення покрівлі від снігу.
3. Шатровий дах залишає можливість облаштування просторого, житлового мансардного приміщення. Однак через відсутність фронтонів, доведеться встановлювати дорогі мансардні вікна, які монтуються прямо на скат.
4. Оригінальний дизайн виділяє будинку з шатровим четирехскатной дахом з лав однотипних проектів з двосхилим трикутної покрівлею.

Пристрій кроквяної системи

Кроквяна система шатрового даху - каркас на якому вона тримається, її основа. Залежно від способу кріплення крокв виділяють висячу і наслонних різновид. Висячі крокви спираються на дві точки - мауерлат і коньковий вузол, а наслонние мають додаткову опору на вертикальну стійку, яку встановлюють на внутрішню несучу стіну. Вибір виду кроквяної системи шатрового даху залежить від планування і площі будинку.Досвідчені проектувальники покрівлі не рекомендують використовувати наслонних системи, якщо кут нахилу скатів перевищує 40 градусів.

Вона складається з наступних елементів:

• Мауерлата. В ході будівництва шатрового даху мауерлат з бруса товщиною 150х150 мм або більше укладають на стіну, підстава кожного ската. Тобто, якщо покрівля чотирьохскатний, необхідно чотири міцних надійних бруса, оброблених антипіреном і антисептиком. Мауерлат використовують в якості опори для кріплення крокв і розподілу ваги покрівельної конструкції по периметру несучих стін. До слова, на внутрішні перегородки, задіяні в наслонних кроквяної системі теж монтують опорний брус, тільки його називають лежень.

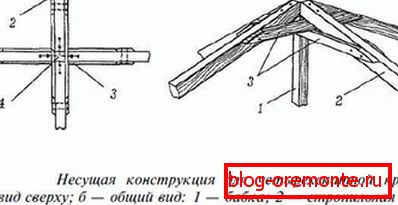

• Ковзанярського вузла. Точка, в якій зустрічаються верхні частини крокв, називають коник. Покрівля шатрового типу має на увазі Кроковоє з'єднання у вигляді вузла, а не лінії, як вальмовиє або подвійні.



• Діагональних (накосних) крокв. Вони розходяться від конькового вузла в чотири сторони до кутів мауерлата, утворюючи ребра скатів. Довжина накосних стропильних ніг більше звичайних, тому товщина їх повинна витримувати підвищені навантаження.
• Нарожніков. Ці елементи характерна риса шатрового даху, вони мають різну довжину, збільшується в міру наближення до центральної нозі. Нарожнікі закріплюють однією стороною на накосние крокви, а інший на мауерлат.Досвідчені покрівельники відзначають, що ні в якому разі не можна кріпити нарожнікі до стійок і коньковому вузлу, це порушує жорсткість конструкції!



• Центральних крокв. Саме довга нога, розташована посередині між двома накосная, це все, що залишилося від рядових крокв, які використовуються в вальмовой четирехскатной даху.
• Стійок. Вертикально встановлені бруси, службовці опорою для конькового вузла або кроквяних ніг. Їх задіє шатровий дах з похилими кроквяної системою.
• Затяжок і ригелів, горизонтальних перекладин між кроквяними парами, що гасять розпираючий навантаження на стіни будинку. Чим вище розташована затягування, тим товщі повинен бути використовуваний брус.
• Підкосів, підпірки, що встановлюються під кутом 45 градусів до кроквяних ніг. Вони необхідні для того, щоб знизити прогин крокв по тяжкістю власної ваги.



• Обрешітки. Решетування служить основою для настилу покрівельного покриття. М'яка і рулонна покрівля потребує обладнанні суцільний обрешітки з листів вологостійкої фанери, а для профнастилу та металочерепиці досить гратчастої

Кроквяну систему можна виготовити з металу або дерева. Дерево дешевший, простий в обробці матеріал, однак він потребує попередньої обробки антисептиком, антипіреном для захисту від гниття і загорянь.

нюанси конструювання

Влаштування шатрового даху починають з проведення розрахунку і створення робочого проекту. Допомогти з цим можуть не тільки архітектори, але також спеціальні комп'ютерні програми. Вони обчислюють кут нахилу скатів, висоту конькового вузла, перетин елементів каркасу.

1. Насамперед визначають ухил скатів, грунтуючись на даних будівельної кліматології. За допомогою спеціальних карт з'ясовують до якої з восьми зон снігового і вітрового навантаження відноситься місце будівництва, і який рекомендований кут. Далі слід вибрати покрівельне покриття, а потім упевнитися, що його можна монтувати на схилах з таким кутом. Як правило, рулонні матеріали використовують на пологих дахах, а модульні, листові на крутіших.



2. Також для створення проекту необхідно розрахувати висоту розташування конькового з'єднання. В ході обчислень враховують кут нахилу скатів, бажаної висоті стелі в мансардному приміщенні. Умовно, дах ділять навпіл, і представляють зріз як трикутник з двома відомими кутами і стороною, яка дорівнює ширині будинку. Після цього Висоту коника обчислюють за допомогою тригонометричних формул.



3. Не можна обійтися без обчислення сумарного навантаження на кроквяну систему, яка складається зі значень тимчасових (маса снігу і обслуговуючого дах людини) і постійних (вага покрівельного пирога, власне каркаса і перекриттів). Цей параметр в середній смузі Росії досягає до 380 кг на метр, згідно з ним підбирають товщину кроквяних ніг, мауерлата, затягування, стійок.

Дах шатрового типу сприяє раціональному розподілу тепла в будинку, захищає від дощу, перешкоджає утворенню снігової шапки, а також підходить для ажурного альтанки, монументального респектабельного котеджу!
