Вентильований коник покрівлі - пристрій і монтаж

Сучасні покрівельні конструкції є складною системою, в якій елементи ефективно працюють, тільки тісно взаємодіючи і доповнюючи один одного. При створенні проекту покрівлі з м'якої черепиці, профнастилу або металочерепиці потрібно врахувати багато: захистити утеплювач від намокання, запобігти підгнивання кроквяної каркаса і передчасний знос покриття. Особливої ​​уваги заслуговують «теплі» даху, позбавлені ізолюючої повітряного прошарку. Щоб мікроклімат в таких будинках був придатний для життя, потрібно налагодити між підпокрівельним простором і атмосферою циркуляцію повітря. Для цього на похилих дахах встановлюють вентильований коник, монтаж якого є обов'язковою умовою організації примусової вентиляції покрівлі.

конструкція

Вентильований коник - пристрій, що встановлюється на скатні дахи для організації примусової вентиляції даху. Він являє собою простий прилад із пластику, що встановлюється уздовж коника покрівлі з м'якої черепиці, профнастилу або металочерепиці. Вентильований коньковий профіль має наступні функції:

1. Надійно герметизує Кроковоє з'єднання скатних дахів, щоб через нього не виникали протечки. Трикутна форма коника ускладнює закладення цього слабкого місця покрівлі з профнастилу і профлиста, через яке може просочуватися тала і дощова вода.
2. Відкриває доступ для повітря. Вентиляційний зазор, який утворюється при установці коника такої конструкції відкриває нагрітому повітрю всередині приміщення шлях на вулицю, що створює свого роду тягу і змушує повітря циркулювати всередині будинку.
3. Закриває вентиляційний зазор від проникнення комах і наметанія снігу. Пристрій коника задумано таким чином, що в нього не може затекти вода, залетіти сніг або комахи.
4. Дозволяє випаруються зайвій волозі. Пари, насичені вологою, є продуктом життєдіяльності людини. Вони разом з повітрям піднімаються вгору, охолоджуються і конденсуються на елементах кроквяної каркаса. Термоізоляційний шар покрівлі з профнастилу, м'якої черепиці або металочерепиці через намокання втрачає велику частину теплозберігаючих властивостей, а деревина каркаса гниє і покривається пліснявою. Монтаж провітрюваного коника вирішує цю проблему, відкриваючи повітря кисню і дозволяючи лишків ваги випаровуватися.

Зверніть увагу! Монтаж коника з вентиляційними отворами є частиною облаштування примусової вентиляційної системи покрівлі з м'якої черепиці, профнастилу або металочерепиці. Щоб вентиляція запрацювала, в карнизи встановлюють продухи, місця забору свіжого повітря з атмосфери.

Монтаж провітрюваного коника не псує зовнішній вигляд покрівлі, при якісній установці цей елемент вентиляційної системи неможливо розгледіти. Щоб місце установки виглядало естетичніше, поверх нього закріплюють смугу м'якої черепиці або металевий профіль, який захищає аератор від впливу сонячних променів і проникнення атмосферної вологи.

Принцип действия

У минулі часи будівельники навіть не замислювалися про встановлення вентильованого коника, так як повітря природним чином циркулював через щілини або зазори в будівельних матеріалах і конструкціях. Пристрій сучасної покрівлі з металочерепиці або профнастилу вимагає практично повної герметичності, монтаж виконується у вигляді своєрідного «пирога», в якому присутній шар утеплювача, гідроізоляції і пароізоляції. Така конструкція не залишає повітрю жодної щілинки, і через що всередині будинку встановлюється задушливий, вологий мікроклімат. Щоб вирішити цю проблему, потрібно на етапі затвердження проекту розробити якісну вентиляцію. Залежно від типу покрівлі є 2 варіанти вентиляційних систем:

• Природні. Вентиляція природного типу обладнується для будинків з «холодними» покрівлями, в яких не опалюється горище. При такій конструкції в схилі даху проробляють слухові вікна, необхідні для циркуляції повітря. В цьому випадку неопалювальний горище виконує функції «повітряної подушки», ізолюючої нагріті приміщення від холодного даху. Монтаж коника з вентиляційними отворами виконується при таких обставинах вкрай рідко.
• Примусові. Примусова вентиляція працює за принципом конвекції, який говорить, що нагріте повітря завжди піднімається вгору. Покрівлі з опалювальної мансардою з металочерепиці, профнастилу та рулонних матеріалів обладнують гребеневим аератором, а також карнизними продухами, щоб змусити повітряні маси циркулювати між приміщенням і атмосферою. Потік повітря проникає в покрівельну конструкцію через продухи, нагрівається і піднімається під стелю, виходячи через вентильований коник і звільняючи місце для свіжого повітря.

Важливо! Примусова вентиляція розроблялася на основі фізичних властивостей газу. Для її функціонування не потрібні джерела живлення, так як тяга створюється відповідно до закону конвекції: тепле повітря піднімається вгору, а холодний опускається вниз. Щоб домогтися максимальної ефективності вентиляційної системи, її елементи розміщують рівномірно по всій площі даху з профнастилу, металочерепиці або рулонних матеріалів.

види аераторів

Пристрій вентиляційної системи залежить від площі скатів, характеру використання підпокрівельного приміщення і використовуваного покрівельного матеріалу. Монтаж вентиляції для «теплих» мансардних дахів складніше і дорожче, ніж для холодних. Щоб визначити оптимальний склад і взаємне розташування елементів, виконують монтаж, заснований на визначенні обсягу повітря в горищному приміщенні. Для обладнання вентильованого коника використовуються аератори наступних видів:

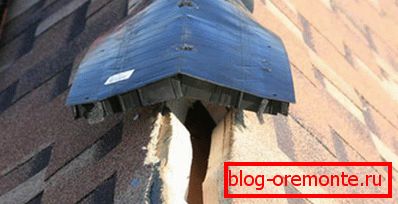

• Безперервні аератори, які встановлюються уздовж всього коника. Вони являють собою пластиковий куточок, в торцях якого виготовлені вентиляційні зазори, або гофровану вентиляційну стрічку. Аератори безперервного типу вважаються більш ефективними, так як обесчещівает рівномірну циркуляцію повітря. Найчастіше вони встановлюються не на даху з металочерепиці та профнастилу, а на конструкції з рулонними покриттями на основі бітуму, так як їм потрібно більш активна вентиляція.

• Точкові аератори. Точкові аератори є невеликими трубки на трикутному підставі, які встановлюють на конику дахів з металочерепиці і профнастилу з кроком 1-1,5 м. Монтаж вентильованих коникових профілів такого типу виконують, якщо дах має маленьку площу або відноситься до холодної типу, так як вони мають низьку ефективність.

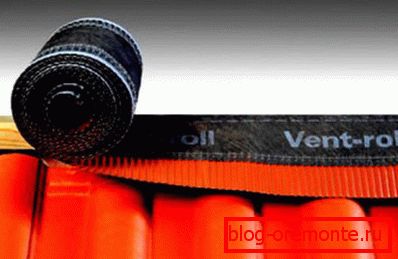

Зверніть увагу! Найпростіший і недорогий спосіб обладнання провітрюваного коника - застосування гофрованої вентиляційної стрічки. Вона продається в рулонах, а на нижньому боці стрічки розташовується шар, що самоклеїться із захисною плівкою. Щоб виконати монтаж, потрібно зняти захисну плівку, приклеїти стрічку з обох боків коника, а потім встановити коньковую планку з металу.

функції

Непрофесійному майстру вентиляція коника може здатися непотрібною надмірністю і додатковими витратами, але досвідчені покрівельники знають, що ця проста міра збільшує термін експлуатації кроквяної каркаса і покриття даху. Грамотно розрахована і змонтована вентиляційна система виконує наступні завдання:

1. Оптимізує мікроклімат в житлових приміщеннях. Завдяки постійному припливу повітря, насиченого киснем, в будинку завжди свіжо, що не душно, підтримується комфортний температурний режим.
2. Збільшує термін служби покриття покрівлі. Вентильований коньковий профіль запобігає здуття рулонних матеріалів на основі бітуму від дії сонячної радіації, дозволяє випаруються зайвій волозі, що сприятливо позначається на термін експлуатації дахів з металочерепиці і профнастилу.
3. Зберігає здоровий стан кроквяної каркаса і обрешітки. Завдяки аератору, надлишки вологи випаровуються, а деревина каркаса даху не страждає від гнилей, плісняви ​​та грибка.
4. Не допускає намокання утеплювача. За рахунок постійної циркуляції повітря утеплювач провітрюється і залишається сухим, що зберігає термоізоляційні якості матеріалу на високому рівні.
5. Робить використання матеріалів на основі бітуму більш безпечним. Циркуляція повітря через аератори виключає можливість проникнення бітумних парів, які вважаються шкідливими для здоров'я людини, всередині приміщень.

Зверніть увагу! Слухові вікна, що встановлюються при організації природної вентиляції, розташовуються половині висоти ската, через що під самим коником утворюються застійні зони, де повітря зовсім не циркулює. При монтажі примусової вентиляції такої проблеми не виникає, так як аератори встановлюють прямо на коньковие з'єднання, яке є найвищою точкою покрівлі.
