Водостічна воронка для плоскої покрівлі - пристрій і монтаж

Головний ворог будь-якого даху - вода, руйнівна дія якої призводить до скорочення терміну служби покрівельного матеріалу, протечкам. У двосхилих, вальмових і навіть односхилих видів дахів є, що протиставити талої та дощової води. Це їх скати, завдяки ухилу яких волога, не затримуючись на даху, зісковзує вниз. Плоскі покрівлі є менш захищеними, на рівній поверхні скупчуються калюжі, які не встигають висихати.

Застої води методично руйнують гідроізоляційний шар, крім того що наноситься вітром пил осідає в них, утворюючи болотистий субстрат. Насіння рослин, що потрапили в цю «грунт», проростають і руйнують покрівельний пиріг корінням. Щоб уникнути продовжити термін служби, плоскі дахи обладнають системою водостоку, що відводить воду з її поверхні в зливову каналізацію.

Водостічна система плоского даху

Водостічна система плоского даху — совокупность элементов, осуществляющих сбор, перенос и выброс воды, оказавшейся на поверхности кровли в результате выпадения осадков или таяния снега. Водосток с крыши оборудуют следующих видов:

1. Неорганізований. Він полягає в тому, що вода просто зісковзує з крутих схилів. Цей спосіб самостійного водостоку використовують в приватних будинках зі скатних дахами, проте не годиться для споруд з плоским дахом.
2. Зовнішній. Складається з закріплюються на вітрової доці або кроквах ринви і водостічних труб. Самопливом за рахунок ухилу даху вода видаляється зі схилів і зливається в водостічну канаву або ливневку. Зовнішній водостік використовують для відведення води з плоскої покрівлі малої площі, зокрема, для господарських споруд.
3. Внутрішній. Характерна риса внутрішнього водостоку те, що його прокладають всередині покрівельного пирога. Він розроблений з урахуванням специфіки плоскої покрівлі.

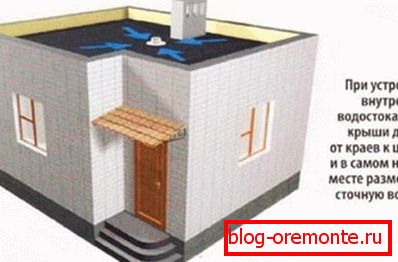

Внутрішній водостік плоскої покрівлі

Внутрішній водостік плоскої покрівлі розміщують не зовні, а під шарами гідроізоляції, утеплювача. Він складається з:

• Водостічних воронок, що встановлюються на поверхні даху, в низьких місцях, споруджених при разуклонку. Функція воронок - збір і фільтрація талої та дощової води, що потрапляє на покрівлю.
• Горизонтальних водостічних труб, які встановлюють під шаром гідроізоляції і утеплювача під ухилом, якщо облаштовується самопливний водостік або без ухилу, якщо вакуумний.
• Вертикальних водостічних труб, які збирають потоки води, що йдуть з горизонтальних труб, і зливають в зливову каналізацію.

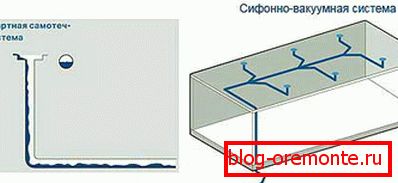

За способом пересування води в водостічна система буває самопливного і вакуумного виду. Принцип роботи вакуумного водостоку полягає в тому, що опади повністю заповнюють труби, створюючи водяний стовп, при русі якого вниз, повітря піднімається спочатку вгору, створюючи вакуумну середу, а потім захоплює за собою воду з водостічної воронки, як би засмоктуючи її. У зонах з рясними зливами досвідчені покрівельники рекомендують установку вакуумної системи, яка справляється швидко справляється з великим об'ємом води, та ще й самоочищається за рахунок її швидкого просування по трубах.

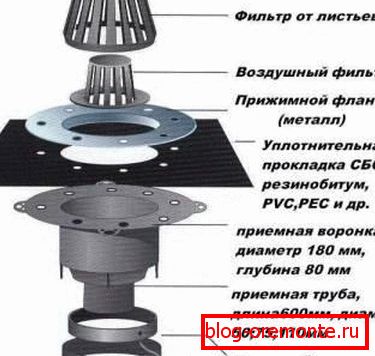

Конструкция водосточной воронки

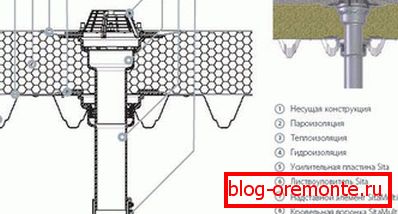

Водостічна воронка на плоскій покрівлі відповідає збір і прийом води, що скупчується на поверхні. Вона складається з:

• Нижній частині, яку монтують в основу плоскої покрівлі.
• Ущільнювача, герметично з'єднує верхню і нижню частину водостічної воронки.
• Верхньої частини, що проходить в товщі утеплювача та гідроізоляції.
• Захисної решітки, яка знаходиться над поверхнею даху і захищає водостічну воронку від проникнення крупного сміття та освіти засмічень.

Герметичність з'єднань між елементами водостічної воронки - обов'язкова умова ефективної роботи водостічної системи. При обстеженні плоского даху після виявлення протікання в 70% випадків проблема полягала в проникненні води між стиками деталей воронки.

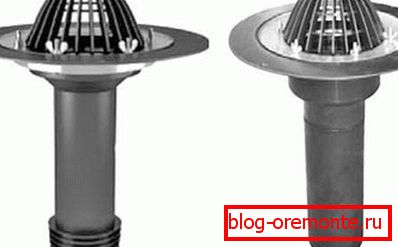

Види водостічних воронок

Покрівельна водостічна воронка може виготовлятися з оцинкованого металу, міді або полівінілхлориду. Примірники з оцинковки використовують частіше за інших, завдяки демократичній ціні. Мідні воронки через захмарною вартості не здобули популярності, тим більше що поєднуються вони не з усіма покрівельними матеріалами. Вироби з полівінілхлориду відмінно підходять для монтажу на м'якій черепиці, шингласа, ондулін.

У спеціалізованих магазинах зустрічаються такі види водостічних воронок:

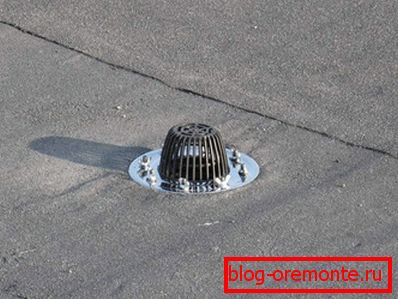

1. Ковпакові. Зрозуміти, що перед вами Ковпакова воронка, допоможе захисна сітка, що нагадує ковпак або стакан, що височіє над поверхнею даху. Вона не тільки справляється з великим потоків води, але і відфільтровує її від великих домішок, не даючи водостоку засмічуватись.



2. Плоскі. Воронка, що встановлюється в рівень поверхні даху, її монтують на експлуатовані плоскі покрівлі, покриті плиткою або асфальтом.
3. З підігрівом. Така воронка підігрівається встановленим в ній тепловим кабелем, підтоплюючи сніг, не даючи утворюватися крижаній кірці, що перешкоджає водостоку.



4. З вертикальним або горизонтальним випуском.

Правила монтажа водосточных воронок

Встановлюючи водостічні воронки, професійні покрівельники дотримуються наступних принципів:

• Розміщують воронки в місцях, розташованих нижче основного рівня даху. Ухил між підставою і воронкою повинен становити мінімум 2 градуси, а на відстані 50 см збільшуватися до 5 градусів. Ухил задають при разуклонку плитами утеплювача, керамзитом або бетоном.
• Водостічні воронки розподіляють рівномірно по поверхні плоского даху з розрахунку 1 штука на 25 метрів довжини.
• Незалежно від площі покрівлі мінімальна кількість водостічних воронок - дві. Так як в разі засмічення водостоку або під час сильних злив, друга підстрахує вийшла з ладу або не справляється з великим об'ємом води воронку.
• Найменша допустима відстань між воронками водостоку - 50 см. А від краю даху - 1 м.

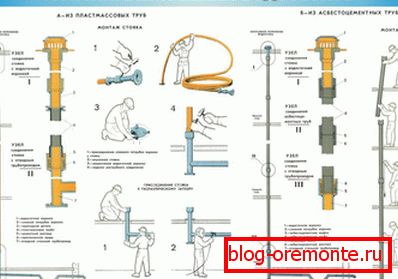

Порядок установки

Виконують установку водостічних воронок на пласкій покрівлі наступним чином:

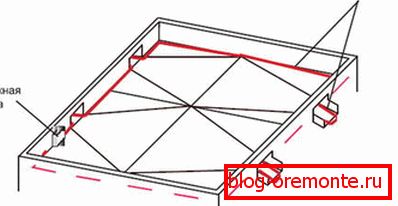

1. Поверхня даху поділяють на геометричні форми рівній площі, організовуючи до центру ухил за допомогою засипки керамзиту, утеплювача або заливки бетону. При цьому нижню частину воронки встановлюють в основу даху, під'єднуючи до горизонтальної водостічній трубі.





2. Після укладання утеплювача і гідроізоляції з'єдную верхню частину воронки з нижньої, використовуючи кільцевої ущільнювач.

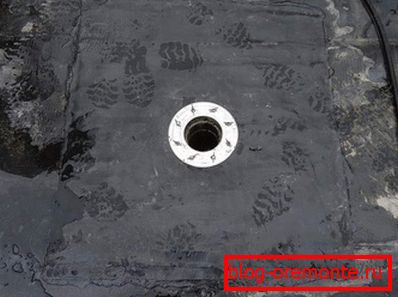

3. Пластиковий фартух, який є на верхній частині воронки, розташовують між верхнім і нижнім шаром руберойду і закріплюють наплавляється фартухом з бітуму.



4. Далі покривають покрівельний пиріг мастикою або бітумом для покрівлі та встановлюють захисну решітку.
5. Перевіряють герметичність з'єднань і ефективність водостоку за допомогою простої перевірки: на відстані 2 м від воронки вихлюпують відро води і спостерігають, з якою швидкістю і повністю вона потрапляє у водостік.

Водостічну систему, в тому числі і воронки, необхідно періодично оглядати і прочищати, щоб несподівано почався злива не призвів до обвалення даху. Грамотно організований водостік не тільки продовжить термін експлуатації покрівлі, але і стане джерелом води для поливу, якщо ви стурбовані збереженням природних ресурсів.

Відео-інструкція
