Дверний доводчик - тип пристроїв, вибір, монтаж

Нікому не подобається грюкання двері, але закриватися вона повинна щільно, щоб уникнути відтоку тепла з приміщення. Для безшумної процесу, встановлюється дверний доводчик.

Такі конструкції замінюють установку дверних пружин, які закриваючи двері, створюють багато шуму. Види пристроїв, їх особливості та способи установки підкаже стаття.

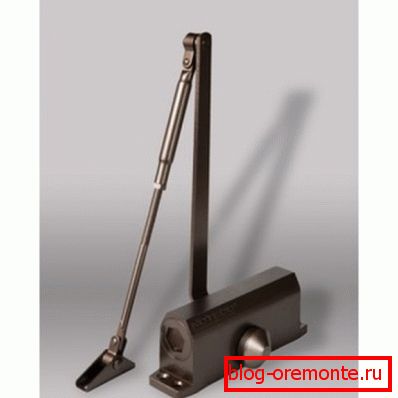

Пристрій і принцип роботи доводчиків для дверей

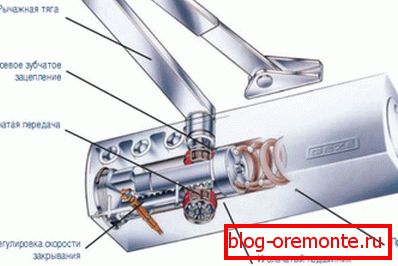

Основний робочий елемент будь-якого доводчика - високоміцна пружина, яка входить в циліндр дверний до доводчику. При відкриванні дверей вона, стискаючи, акумулює енергію, а при відпуску, повертає двері в початкове закрите стан.

Для плавного закривання отвору в доводчики є масляний амортизатор. Вбудована система клапанів сприяє перетіканню масла при відкриванні дверей з однієї камери в іншу, а при закриванні назад.

З їх допомогою регулюється швидкість переміщення масла, а значить і швидкість закривання дверей. Необхідну плавність процесу додає в'язкість амортизуючої рідини, це сприяє безшумному закривання дверей.

Конструкція доводчика дверного може мати один або кілька амортизаторів, що не змінює суті пристрої. Робоча пружина в різних виробах приводиться в дію своїм механізмом, що визначає тип доводчика.

Залежно від конструкції при установці дверних заводчиків можна вирішити кілька завдань:

• Виконати регулювання швидкості закривання у двох діапазонах - з прискоренням при закритті дверей.
• Оберегти полотно від удару об перешкоду.
• Зафіксувати двері після їх відкриття.

типи пристроїв

Види дверних доводчиків класифікуються за розташуванням, яке може бути:

• верхнім. Встановлюється в верхній частині дверного полотна. Відрізняються типом приводу:

1. кривошипним, в конструкції застосовуються спіральна пружина і гідравлічний поршень, які розташовані в окремих відсіках. Це досить прості пристрої, що не мають можливості контролювати переміщення двері, або інші зміни. Користується попитом для важких дверей;
2. зубчастим. Це найбільш поширена конструкція, що складається з зубчастої шестерні, що знаходиться в зачепленні з поршнем і переміщує його вздовж осі при відриві двері. При її відкритті важіль доводчика рухається по дузі. Частина важеля, пригвинчене до корпусу пристрою, розташована перпендикулярно до зубчастої шестірні, вісь якої рухається вертикально через корпус доводчика. Зуби шестерні входять в зачеплення з зубами поршня. Переміщаючись по осі, шестерня рухає поршень в горизонтальному положенні, затискаючи пружину. Таким же чином акумулюється енергія. Закривання дверей розслабляє пружинку, яка на поршень тисне в зворотному напрямку, обертаючись, шестерня передає важелем переміщення дверний конструкцію, закриваючи двері;
3. зі змінним стержнем. Це не найвдаліший варіант конструкції, при якому відсутня плече для передачі великого зусилля, що призводить до не надто надійній роботі механізму;
4. кулачкового вала. Кулачок, який має вигляд симетричного або несиметричного серця, служить і віссю. При відкриванні дверей елемент рівномірно стискає пружину відкриває поршнем. При закриванні пружина розтискається, що відкриває поршень переміщується в зворотну сторону, повертаючи кулачок в початкове положення, гальмівним поршнем двері сповільнюється.

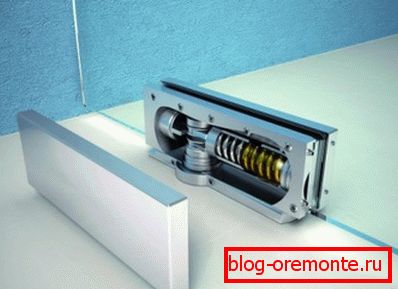

• Доводчик підлоговий дверний. Розташовуються в підлозі. Установку доводчика цього типу потрібно враховувати на етапі будівництва. При цьому вага двері тримає нижня вісь, яка переміщається в бік іншої осі обертання.

Конструкція доводчика використовується для дверей масою до 300 кілограм.

• РАМН. Така конструкція вбудовується в раму або дверну коробку, а принцип дії у неї такий же, як і підлогових доводчиків. В цьому випадку масу двері несе опора, яка вбудована в підлогу. На полотно двері передається обертання від осі доводчика через важіль, вбудований зверху в двері. При відкриванні дверей важелем провертається сердцеобразная вісь. Залежно від напрямку при відкриванні дверей вона починає тиснути на один з роликів, що стискає дві пружини. При закриванні дверей весь процес йде у зворотному напрямку.

За конструкцією вироби діляться на:

• Лінійні. В такому доводчики немає коліна або деталі для настройки вироби.
• колінні. У конструкції є «коліно», випирає при русі полотно. Це найбільш надійні і прості пристрої серед важільних механізмів. Існує два способи кріплення:

1. корпус доводящего механізму кріпиться на дверному полотні, а важільне пристрій встановлюється на коробку;
2. можливий і зворотний варіант кріплення.

Класифікація механізмів

Щоб познайомитися, які існують дверні доводчики російського виробництва, необхідно вивчити ГОСТ 5091-78. Основні критерії, за якими обирається доводчик дверний - технічні характеристики, або зусилля, прикладені людиною при закриванні двері.

За ГОСТ 5091-78 всі дверні доводчики розділені на 7 класів:

• EN1. Використовуються для стулок шириною 750 міліметрів і масою до 20 кг.
• EN2. Ідеальне пристрій для полотен шириною 850 міліметрів і масою до 40 кг.
• EN3. Прилади для ширини стулок 950 міліметрів, масою до 60 кг.
• EN4. Призначені для полотен, ширина яких 1,1 метр, масою до 80 кг.
• EN5. Встановлюються на стулки шириною 1,25 метрів, масою до 100 кг.
• EN6. Пристосування цього класу призначені для дверей шириною 1,4 метра, масою до 120 кг.
• EN7. Такі механізми ідеально підходять для полотен шириною 1,6 метра, масою до 160 кг.

За ГОСТом 5091-78 вказується зусилля, яке необхідно прикладати при закриванні двері, вимірюваний в Nm (ньютонометров). Компанія «Дверний доводчик» в своєму сертифікаті на випущену продукцію, вказує зусилля в Nm. При цьому моделі механізмів можуть бути одного класу, і регульованими, з можливістю настройки докладання зусиль при відкриванні дверей.

Крім цього, ГОСТ 5091-78 дає рекомендації по дверним доводчикам для роботи їх з урахуванням температурного робочого діапазону. Це пов'язано з тим, що використовується для змащення конструкції масло, під впливом температури змінює свою в'язкість. Для зовнішнього користування, рекомендується встановлювати морозостійкі пристрої, із застосуванням низькотемпературного масла, і особливих сальників, що міститься в сертифікаті на продукцію.

ГОСТ 5091-78 вказує ще на одну особливість, яка повинна враховуватися при виборі доводчика для дверей - передачу обертового моменту.

вибір пристрою

Порада: Перед тим, як вибрати доводчик дверний, варто познайомитися з нормами, які визначають зусилля, що розвиваються доводчиками при їх використанні. Вони відповідають європейським стандартам.

Велика потужність доводчика відповідає більш високому його класу.

наприклад:

• Виріб найвищого класу вибирається для установки на броньованої металевих дверей.
• Доводчик низького класу встановлюється на легковесном дверному виробі.
• Конструкції 3-5 класів використовуються для простих вхідних дверей, що встановлюються у внутрішніх приміщеннях.

Підбираючи доводчик, беруться до уваги параметри двері, враховуються зовнішні фактори, наприклад:

• При експлуатації вхідних дверей часто піддається впливу бічних вітрових навантажень, дверне полотно має оснащуватися виробами високого класу, що збільшить термін служби доводчика дверного.

Порада: Якщо за розмірами і масою двері можна використовувати два різних класи виробів, слід перевагу віддавати елементам високого класу, що забезпечить більший запас міцності, а значить і більш тривалу роботу пристрою.

• Не потрібно враховувати тільки потужність при виборі вироби. Це не завжди вказує на велике навантаження при установці на двері. Якщо такий доводчик встановити на двері з ПВХ, буде створюватися додаткове навантаження на петлі, через що вони швидко стануть зношуватися.
• Пластикові двері з потужними елементами важко відкривається, це створить додатковий дискомфорт при користуванні дверима.
• При виборі доводчика для дверей повинна враховуватися його морозостійкість. Існують моделі, що працюють при екстремальних температурах, хто вагається в діапазоні від (-45 ° С) до (+ 70 ° С).
• Звертається увага на швидкість переміщення дверний системи. Наприклад, для протипожежних конструкцій пристрої повинні мати велику швидкість закривання, а при використанні в будинку перевага віддається повільного закривання, особливо якщо в будинку діти і люди похилого віку. У громадських місцях краще встановлювати прилади з функцією гальмування відкривання, що запобіжить удар стулки об стіну.

Для знайомства покупця з додатковими можливостями вироби пропонується сертифікат на доводчик дверний. Його наявність є гарантією того, що товар, що купується високої якості.

Порада: Вибираючи прилад, слід поцікавитися наявністю сертифіката. Це дасть більшу впевненість, що вибраний пристрій буде працювати справно багато років.

Огляд популярних дверних доводчиків

Нижче представлений огляд дверних доводчиків найвідоміших зарубіжних виробників, що випускають продукцію високої якості:

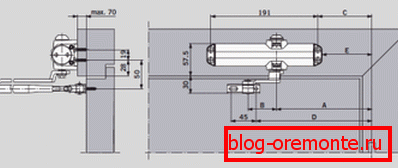

• Доводчик дверний Dorma. Це механізм німецької компанії, особливість якого - наявність ковзної тяги. Така конструкція дозволяє приховувати коліно тягового механізму, і не псувати зовнішній вигляд дверей.

• Доводчик дверний DC-100. Це механіко-гідравлічний пристрій для відкривання дверей масою до 100 кілограм. Може працювати в діапазоні робочих температур від (-35 ° С) до (+ 60 ° С), має дві швидкості переміщення.

• Доводчик дверний 80 кг від фірми Abloy. Випускає його компанія з Фінляндії. Максимальна вага дверей до 80 кілограм. Модель має зручну систему регулювання механізму. У конструкції є незалежний клапан, який дозволяє забезпечувати плавне переміщення двері.

• Доводчик дверний підлоговий фірми GEZE не помітний і надійно закриває двері митників і з упором. Системи випускаються для важких стулок і конструкцій з невеликою вагою. Доводчики можуть встановлюватися на вогне- та димозахисних дверях.

• Доводчик дверний до 30 кг. Пружинний механічний доводчик для дверей DS19 служить для плавного закривання конструкцій масою до 30 кг. Їх відрізняє одна швидкість пересування двері, регулювання одним гвинтом. Використовується для дверей, ширина яких до 75 сантиметрів. Ціна виробу найменша.

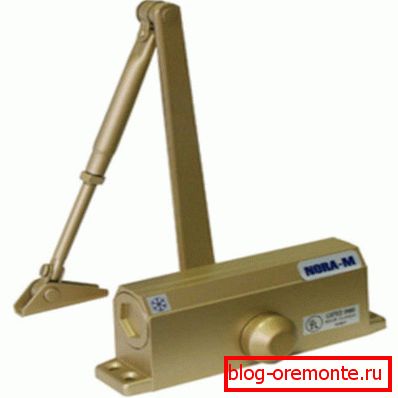

• Доводчик дверний «НОРА-М». Мінімальна кількість циклів відкривання і закривання дверей становить 500 000 раз, гарантія на всі моделі діє 5 років. В асортименті торгової марки є доводчики «НОРА-М» дверні, характеристика яких дозволяє фіксувати полотно у відкритому положенні. Щоб закрити двері потрібно довести полотно до кута 90 °, а потім воно починає закриватися саме. У таких моделях існує регулювання швидкості закривання конструкції і швидкість її дохлопа.

• Доводчик дверний «БУЛАТ», Призначений для плавного, що автоматично закриває двері. Використовується для пластикових, дерев'яних і металевих конструкцій полотен. Функції пристроїв: регулювання швидкості закривання дверей, регулювання швидкості остаточного доведення. Температурний діапазон при монтажі - від (-35 ° С) до (+ 50 ° С). Максимальна ширина дверей - 1,2 метра.

• Дверні доводчики K-Dom. Збирає фірма з Південної Кореї. Конструкція має стандартний важіль. Служить для плавного закривання дверей орного типу. Інструкція по монтажу російською мовою, сальники виготовляються в Німеччині, вал має збільшений діаметр, спеціальне масло робить конструкцію морозотривкої, може працювати в діапазоні від (-45 ° С) до (+ 50 ° С).

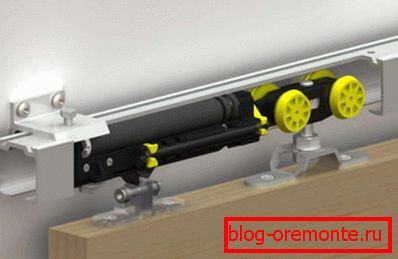

• Дверні доводчики для розсувних дверей. Такие устройства часто используются в местах массового пользования: магазинах, больницах, офисах. переваги и недостатки устройства таких конструкций приведены в таблице:

Монтаж механизма

Купуючи виріб, який буде встановлюватися на двері своїми руками, необхідно мати на увазі, що в комплекті повинні бути:

• Доводчик.
• Тяга з важелів.

• Металовироби для кріплення.
• Схема або креслення доводчика дверного для монтажу конструкції.

Установку фурнітури можна виконувати на вхідному блоці: на коробці і на полотні, що залежить від призначення дверної конструкції.

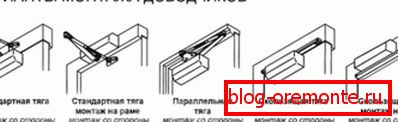

Монтаж буває:

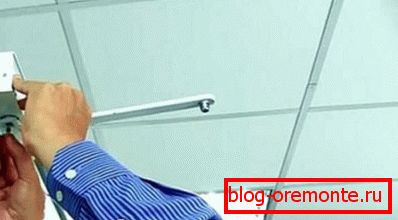

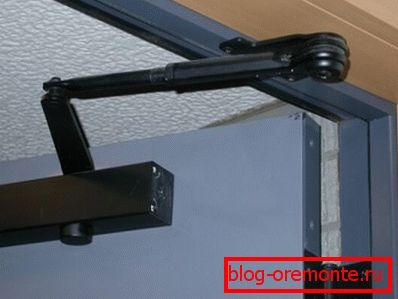

• Внутрішній, як на фото. Це найпоширеніший спосіб установки конструкцій для зовнішніх дверей, при цьому виріб кріпиться в дверному отворі.

• Зовнішнім.

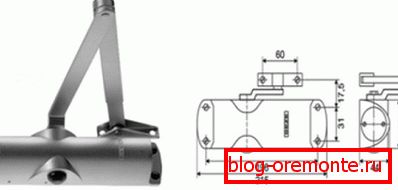

Додається в комплекті схема монтажу, виконана в натуральну величину, дозволяє якісно встановити аксесуар і уникнути помилок в процесі монтажу.

Для цього:

• Схема монтажу скотчем наклеюється на двері.

• Подальші дії виконуються за вказівками, пропонованим інструкцією:
• Робиться розмітка.
• Свердлити отвори.
• Кріпиться корпус.
• Монтується важільна тяга.

Це дві половинки, пов'язані між собою різьбленням.

• Важіль регулюється по довжині, що визначає кут відкривання дверей, приблизно 90 °.
• При правильному монтажі всіх елементів конструкції, пристрій буде працювати якісно, ​​без збоїв.

Більш докладно монтаж доводчиків показує відео в цій статті.

Настройка доводчика

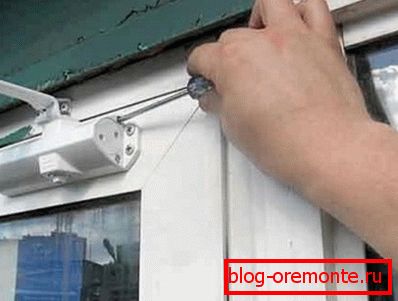

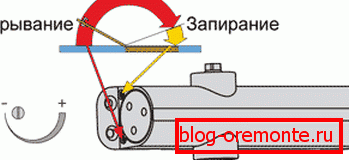

Правильне регулювання встановлених елементів може виконуватися, якщо розібратися з гвинтами, які входять до складу конструкції для її регулювання.

На багатьох моделях є спеціальні гвинти, розташовані на декоративній кришці їх корпусу. На деяких, гвинти розташовані на торцевій стороні корпусу і позначені цифрами 1 і 2. Гвинтом 1 регулюється зміна кута відчинення дверей, він може досягати 180 °. Гвинтом 2 змінюється швидкість закриття стулки.

При регулюванні доводчика:

• Змінюється кут відкриття дверного полотна в межах від 90 ° до 180 °.
• Коригується прискорення закриття регулюванням гвинта 2.
• Двері відчиняються до робочого кута і відпускається.
• Обертанням гвинта 2 забезпечується регулювання плавності ходу дверного полотна на останніх 15 °, щоб забезпечити надійне її закриття.
• Великих зусиль при виконанні регулювання докладати не варто.
• Після 1/4 обороту гвинта, двері будуть закриватися з помітним уповільненням.

Доводчик використовувати можна тривалий час, якщо настройка буде проводитися регулярно. Необхідно мати на увазі, що примусове притримування дверей для провітрювання і підпора її різними предметами, може привести до збільшення навантаження на сальники і поршень доводчика.

Це стане причиною видавлювання масла з корпусу і виходу доводчика з ладу. Відповісти на питання, як заправити доводчик дверний правильно, допоможе лише фахівець. Кожна конструкція має свої особливості.

Уход за доводчиком

Для максимального продовження терміну служби дверного доводчика, потрібно підтримувати справність цього механізму, регулярно перевіряти стан його основних деталей:

• Щоб уникнути проблем з появою корозії, повинна проводитися регулярна обробка металевих фрагментів і мастило їх для плавності ходу.
• Необхідно виконувати періодично регулювання налаштувань відповідно до параметрів двері.
• Не можна нічого підкладати під відкриті двері.
• Не можна двері тягнути «на себе», для прискорення цього процесу.
• Протипоказано «допомагати» двері закритися, притримуючи її.

Чи буде це вбудований доводчик дверний або будь-який інший тип його, при правильному монтажі і експлуатації такий пристрій дозволить контролювати процес відкривання і закривання дверей. Це запобіжить розбивання скла, а іноді і вивалювання стіни в будинку при установці металевих дверей.
