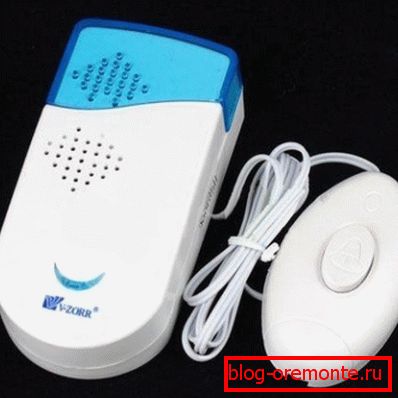

Дверний електричний провідний дзвінок: види і способи

Практично в кожному сучасному будинку встановлений дверний дзвінок, який своєю мелодією сповіщає про прихід гостей. Завдання такого простого пристрою - подавати гучний, добре помітний звуковий сигнал при натисканні кнопки.

Дзвінок дверний електричний провідний відрізняється наявністю найрізноманітніших мелодій і звуків, які людина вибирає на свій розсуд. Види і особливості пристрою, його підключення до мережі розглядається в статті.

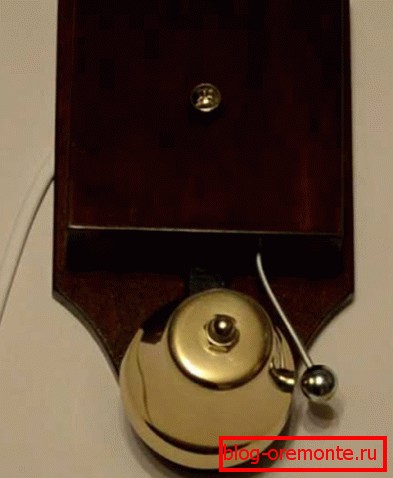

пристрій дзвінка

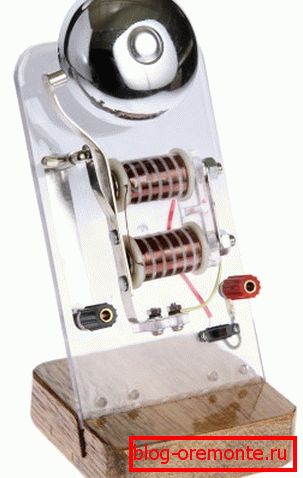

Для розуміння пристрою і принципу дії електричного дзвінка, необхідно ознайомитися з його основними складовими.

До них відносяться:

• Електричний магніт, службовець для подачі сигналу.
• Молоточек.
• Якір.
• Безпосередньо дзвінок або чашка.
• Контакти.
• Пружина.
• Кнопка.
• Батарея або елемент, який відповідає за подачу електрики.

Принцип дії і особливості

Принцип дії проводового електричного дзвінка заснований на близькості один до одного електромагніту і якоря.

При цьому:

• Близько якоря розміщений латунний контакт рухомого типу.
• Коли немає електрики на електричному магніті, контакт притиснутий до гвинтового ділянці, з'єднаному з однієї клемою.
• Інша клема з'єднана з котушкою електричного магніту, а її друга ділянка з'єднаний з якорем.
• При натисканні на кнопку дзвінка, замикається ланцюг, в котушку входить пристрій якоря, який електричним магнітом притягується до полюса.
• Далі молоточок вдаряє об поверхню чашки дзвінка.
• Латунний контакт рухомого типу, розмикає ланцюг і відходить від гвинтового ділянки.
• Через котушку електромагніта припиняється подача струму.
• Електромагніт більше не притягає якір.
• Пружина зрушує якір від полюса електромагніту.
• Контакт знову притискається до гвинта, замикаючи ланцюг.
• Струм знову починає проходити через поверхню котушки, молоточок подає сигнал, і весь процес знову повторюється, поки не припиниться натискання на кнопку.
• Якщо кнопка, яка відповідає за переривник струму, замкнута, якір постійно коливається і відбувається наголос молоточка по чашці, що відтворює сигнал.

Головна функція електричного магніту - самовиключеніе пристрою, його наявність дозволяє замикати і розмикати електричний ланцюг.

У таблиці наведено переваги і недоліки конструкцій:

Види електричних дзвінків

Дверні провідні дзвінки можуть бути:

• З електронним формувачем звуку.

Застосування різних інтегральних схем, дозволяє подавати на динамік вібрації різної частоти. В цьому випадку можуть видаватися мелодійні трелі, звуки живої природи, спеціально запрограмовані мелодії або звуки, які можуть бути від тихого дзижчання до відтворення відомих музичних творів.

При цьому кнопка служить для запуску схеми в дію. Для управління дзвінком немає необхідності на кнопку підводити високу напругу безпосередньо від мережі. Можна використовувати напругу від 3 до 12 В, що буде досить для формування сигналу. У цьому випадку значно спрощується схема проводки, застосовуються дроти меншого перетину, а кнопка має більший термін служби.

Порада: При користуванні такими пристроями не слід кнопку тримати постійно затиснутою. Досить натиснути її короткочасно один раз, і дзвінок спрацює, відігравши всю запрограмовану мелодію.

Переваги конструкції:

1. можливість отримати різноманітні звуки, які замінять звичайний дзвін;
2. регулювання тривалості і гучності;
3. відсутність високої напруги на кнопці.

До недоліків можна віднести необхідність підведення живлення до дзвінка.

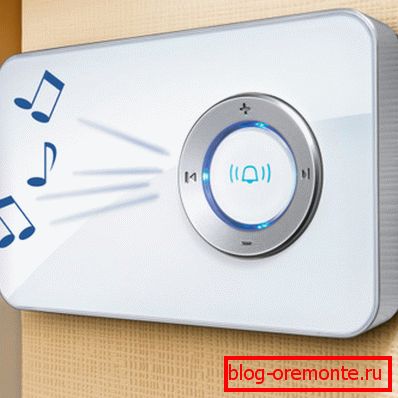

• Програмовані провідні дзвінки для дверей.

До всіх перелічених вище достоїнств, додається можливість вибирати конкретну мелодію, або запис для відтворення натисканням кнопки. Найпростіший випадок - відтворення різних мелодій при кожному натисканні на кнопку.

При більш складних варіантах встановлюються різні режими: для охорони, звичайний, тихий. Для цього на корпусі дзвінка встановлена ​​кнопка перемикання режимів і пристрій для регулювання гучності.

Наприклад: для сторожового режиму після відтворення заданої музики з'являється гучний собачий гавкіт, наважуються небажаних гостей.

• Конструкції з автономним живленням.

Автономне живлення зазвичай притаманне бездротовим дзвінків, але, існують моделі дротових конструкцій, які працюють від батарейок. Їх головна перевага - можливість роботи навіть при відсутності електрики, з регулярною заміною живлять елементів.

Один комплект батарейок може служити при нормальній роботі до одного року. Такі автономні дзвінки монтуються безпосередньо в двері. При цьому дзвінок і кнопка пристрої розташовані по різні її сторони.

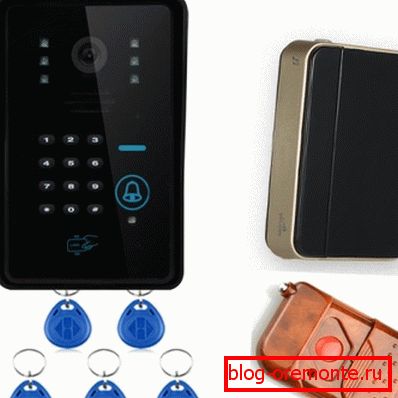

• Дзвінки з сенсорними кнопками, які не обов'язково повинні мати механічну систему з контактами.

Існують дуже прості схеми, що подають сигнал на включення звуку від дотику пальця. Зазвичай вони складаються з одного транзистора і мінімальної кількості обв'язки. Недолік дзвінків - відсутність спрацьовування при дотику через рукавички.

• Дзвінки провідні з голосовим зв'язком.

Такі системи ближче до домофона. Але є і прості, дешеві пристрої, з мікрофоном і динаміками. При натисканні гостя на кнопку є можливість запитати, хто прийшов, перш ніж відкрити двері.

Вибір електричного дзвінка

Порада: Перш, ніж підібрати електричний провідний дзвінок, варто ознайомитися з деякими рекомендаціями.

Інструкція по вибору пристрою пропонує:

• Звернутися в спеціалізований магазин, в якому досвідчені консультанти надають розширену інформацію про багатьох типах дверних дзвінків.
• Визначити тип електричного дзвінка для свого житла. При цьому варто враховувати його вартість, зовнішній вигляд, спосіб підключення, можливість регулювання гучності і простоту монтажу пристрою своїми руками.
• Визначити мелодію дзвінка.

Порада: Для великого будинку необхідно придбавати гучне пристрій, щоб його звук можна було почути навіть в найбільш віддалених куточках будинку.

• Чудовим дизайном і красивим зовнішнім виглядом відрізняються дзвінки-гонги, що видають звуки труби.
• Корисна функція для дзвінка - підсвічування його в темний час доби. Для цього використовуються невеликі світлодіоди або світяться матеріали.

Відмінне рішення для установки дзвінка в приватному будинку, на дачі - придбання бездротового електричного дзвінка. Одна його частина кріпиться на хвіртці, а друга в будинку. Використання проводового дзвінка буде незручно через складнощі монтажу і велику вартість в прокладанні кабелю.

Установка дверного звонка

Кнопка і звукова панель приладів з'єднуються між собою проводами.

За типом механізму конструкції бувають:

• Молоточковыми.

• Цуммер.
• Колокольчикова.

Вони відрізняються внутрішньою будовою та принципом дії. Працюють від мережі і від батарейки.

Для підключення електричних провідних дзвінків необхідно придбати:

• Електродриль.
• Дівичка
• Ніж будівельний.
• Ізоляційну стрічку.
• Викрутку-індикатор.
• Набір саморізів.

До замку можна підключити одну або дві кнопки, наприклад, при наявності одного загального тамбура для декількох квартир. У цьому випадку одна ставиться в тамбурі, а друга на майданчику перед дверима.

При цьому в схемі підключення пристрою будуть дві паралельні кнопки. Після натискання на будь-яку з них замкнеться ланцюг і механізм спрацює.

Для правильного підключення дверного дзвінка коштує переглянути попередньо відео в цій статті.

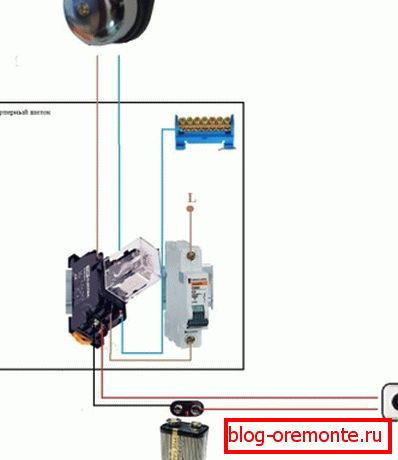

Проводка кабелю і схема підключення

Електричний дзвінок не може працювати без електрики, що вимагає до місця кріплення приладу, підвести проводку. Зазвичай для роботи виробів потрібен змінний струм з напругою 220В.

Кабель може бути двожильний або два одножильних. Провід в перерізі не менше 0,5 мм ?. Але занадто товсті дроти застосовувати не варто - потужність, споживана проводовим дзвінком, невелика.

Порада: Матеріал проводів необхідно використовувати такий же, як і для проводки електрики в усьому будинку або квартирі.

Різні типи виробів мають свою схему підключення. Зазвичай, при будівництві багатоквартирних будинків проводка прокладається під стандартні дверні прилади.

При самостійному будівництві будинку або підключенні проводового електричного дзвінка можна вибирати вироби з будь-якою схемою підключення, і до нього прокладати свою проводку. Схема підключення дзвінка зазвичай точно копіює схему звичайного вимикача, найпростішу з електричних схем.

При цьому:

• Лампочка замінюється звуковим механізмом.
• Замість вимикача - кнопка.
• До звукової панелі підключається нуль, до кнопки - фаза.

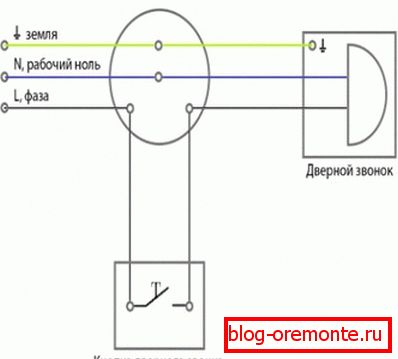

• Обидва елементи з'єднуються між собою, як видно на фото.

• Натискання на кнопку замикає фазу і сприяє появі звукового сигналу.

Установка механізму для відтворення звуку

Порада: Пристрій працює від електромережі, що вимагає дотримання правил безпеки при роботі з електроприладами. Приєднувати електричне виріб необхідно лише після відключення живлення в усій квартирі.

При підключенні дверного дзвінка до напруги виконується з'єднання його контактів і проводки в квартирі. Якщо вони дуже довгі, дроти підрізають і кінці зачищаються будівельним ножем.

далі:

• Після з'єднання проводів їх потрібно злегка здавити плоскогубцями, що забезпечить надійність з'єднання і поліпшить контакт.
• З'єднання ізолюються.

• Перевіряється робота пристрою.
• При підключенні чотирьох проводового механізму до двухпроводной проводці, визначається нуль і фаза, що беруть участь в підключенні дзвінка.
• Решта дроти акуратно з'єднуються між собою.
• Всі елементи ретельно ізолюються.
• Перевіряється робота дзвінка.
• Пристрій кріпиться до стіни зазвичай в передпокої або коридорі.
• В радіусі приблизно півтора метра від дзвінка не повинно бути радіаторів і будь-яких опалювальних приладів.
• У стіні в місці монтажу, свердлиться отвір і дюбелями і саморізами кріпиться панель для звукового механізму.
• Свердлиться отвір в рамці двері, через яке проходять дроти, що сполучають дроти кнопки і звуковий панелі.

Установка кнопки звонка

У кнопці дзвінка два контакти, один з них подпружинен. Натискання на кнопку призводить до торкання другого контакту, ланцюг замикається, і механізм починає дзвеніти. При відпуску кнопки контакти розмикаються.

До кнопці підводяться два дроти, під'єднані до її двом контактам. З'єднання ретельно обмотуються ізоляційною стрічкою або міцно кріпляться клемами, що залежить від конструкції приладу. Сама кнопка фіксується на стіні через дерев'яну панельку.

Всі провідні дверні дзвінки - це пристрої, які дозволяють подавати сигнал людині, що сидить за закритими дверима. Яку конструкцію вибрати кожен вирішує сам, головне, щоб добре було чути сигнал і мав приємний звук.
