Фільонка двері: як виготовити і встановити

Конструктивно двері діляться на два основних типи: щитові і фільончасті. З першим варіантом все зрозуміло - це рама з наповнювачем і обшивкою, утворює цілісний щит. А ось що таке фільонка дверей, знає, можливо, не кожен: так називають декоративні елементи, які вставляються в раму полотна.

Вони здатні перетворити двері в справжній шедевр столярного мистецтва. До того ж, їх можна ставити не тільки на двері, але і використовувати, як це показано на фото зверху, в комплексному дизайні меблів і стін.

За допомогою відео в цій статті ми розповімо, як виготовити фільонки, і зібрати фільончасті двері - це завдання для тих, хто любить створювати корисне і прекрасне своїми руками.

Особливості фільончасті двері

Перш, ніж розбиратися в виготовленні фільонки, потрібно розуміти, що являє собою двері фільонок, як така. Як ви вже зрозуміли, це вставка, за допомогою якої дверного полотна можна надати привабливий зовнішній вигляд.

Структура полотна непроста, а фільонки, особливо дерев'яні, можуть мати досить складну архітектурну форму: фрезерування, різьблення.

Конструкцію таких дверей можна вважати каркасної, так як складається вона з обв'язки, що утворює контурну рамку, середників (поперечних перекладин), і фільонок-вкладишів, що заповнюють утворилися осередки. Чим більше на двері середників, а відповідно і вкладишів, тим цікавіше виглядає двері, вище її міцність, і, відповідно ціна.

Структура полотна

Обв'язування полотна складається з брусків: причому нижня, тобто, порожніх частина, трохи більшим шаром, і складатися з декількох набраних деталей. Це потрібно для того, щоб закріпити до неї захисний плінтус.

Вставка фільонок здійснюється в спеціально нарізані пази на обв'язувальний і проміжному брусі. Ну а раз є пази, значить повинні бути і шпунти: по периметру елементів, що вставляються вони є - тільки тут їх називають фігареей.

Отже:

• Сьогодні у продажу можна побачити такі двері, обкладка яких які лише імітує фільонки. Виробники або продавці можуть називати їх фільончасті, але насправді це просто формування зі стільниковим заповненням. Покупця, м'яко кажучи, вводять в оману - і, думаємо, що наша інструкція допоможе вам розібратися: що до чого.

• Справжні фільонки повинні бути тільки вставними. Вони можуть мати досить просту плоску форму, гладку, або навпаки, об'ємну поверхню, яка, по суті, давно стала класикою виготовлення дверей. У більш складному варіанті, це складальні вкладиші, що представляють собою розкладку з ламелей, що стикуються пазогребенева способом.
• У дерев'яних полотнах, фільонки найчастіше мають фігарейную конструкцію. Тобто, в середині вони товщі, а по краях тоншають, для того, щоб можна було зробити вставку в паз. Місце з'єднання закривається штапіком (калевкой) або декоративним багетом.

У металевих дверях, і дверях, що виготовляються з цінних порід дерева, фільонки зазвичай бувають наплавні, але для новачка зробити такий варіант буде складно. Ми ж поговоримо про двері з фігарейнимі фільонками.

Що потрібно для роботи

При виготовленні фільончастих дверей, частіше міжкімнатних, як заповнення нерідко використовують скло. А ось на глухих дерев'яних дверях, які ставлять в санвузлах або на вході в квартиру, фільонки можуть бути зроблені як з масиву дерева, так і з фанери або ДСП.

Коробка дверей, а так само обв'язування полотна, в недорогих варіантах робиться з клеєного соснового бруса, але якщо вартість вихідного матеріалу для вас особливого значення не має, ви можете використовувати в роботі дуб, вільху, або, наприклад, ясен. У будь-якому випадку, якщо ви хочете отримати надійну конструкцію, її рама повинна бути виготовлена ​​з матеріалу високої міцності.

Матеріал та інструмент

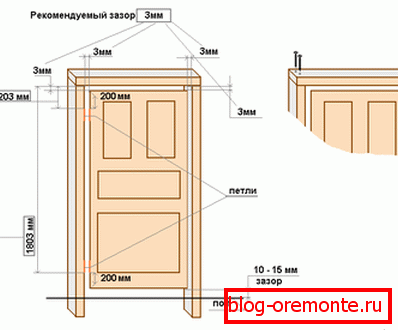

Розмір брусків і рейок залежить від розміру і дизайну двері, тому, щоб розрахувати кількість матеріалу, слід попередньо зробити власний ескіз, або скористатися готовим кресленням. Позначте на ньому габарити полотна разом з коробкою, а так же розмір кожної деталі - так вам буде набагато легше працювати.

Отже:

• Говорити детально про дверній коробці ми зараз не будемо, так як темою даної статті є фільончасті полотно. Так ось, якщо орієнтуватися за існуючими стандартами, то для обв'язки полотна потрібен брус товщиною 55 мм, а для середників 45 мм. Ширина їх може варіюватися в залежності від дизайну двері, тим більше що середники взагалі можуть бути криволінійними - тому, тут неможливо давати якісь рекомендації.
• Розраховувати ширину брусків потрібно без розкладок, але з урахуванням калевок - фасонного профілю, що обрамляє фільонку. Між собою бруски в'яжуть подвійним шипом, і якщо ви раніше з цим не стикалися, подивіться відео від професіоналів. З'єднання здійснюють на клею, або додатково закріплюють нагелями.

• При товщині обв'язувального бруса в 55 мм, у фільонок, виконуваних з масиву дерева, або клеєних столярних плит, які ви бачите на зображенні зверху, товщина повинна бути в межах 22-23 мм. Якщо це фанера або ДСП, можна використовувати листи товщиною 18 мм. Далі слід запастися необхідною фурнітурою для дверей, дрібними столярними цвяхами і прозорим клеєм для дерева, наприклад: Момент Столяр.

І звичайно, для такої роботи потрібен нормальний деревообробний інструмент - однієї ножівкою красиву двері не зробиш. Як мінімум, необхідно мати циркулярну пилку і ручний фрезер, а щоб не шліфувати дерево наждачним папером, добре б використовувати шлифмашинку.

Все інше: дриль зі свердлами, металевий кутник, шило, рівень, стамеска, набір викруток та ножа - має бути при роботі з деревом під рукою в будь-якому випадку.

Нюанси виготовлення дверей

Отже, будемо вважати, що ескіз ви розробили, інструмент і матеріали запасли, дверну коробку виготовили і встановили. Що ж далі?

Перш ніж приступити до виготовлення фільонок, потрібно не тільки виготовити деталі дверного полотна, а й зібрати частину рами. Для цього з'єднують одну вертикальну стійку з двома горизонтальними деталями каркаса: порожнє профілем і царгой (верхнім елементом обв'язки).

Отже:

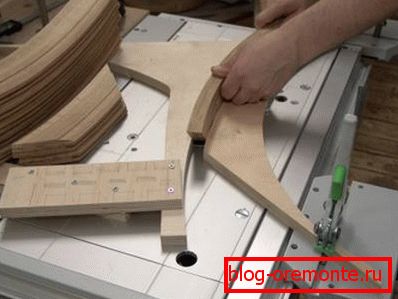

• Незважаючи на те, що у вас є креслення з розмірами, заміряти середники та майбутні фільонки потрібно за фактом, так як цілком може виявитися, що є деякі відхилення. Особливо це стосується моделей, де горизонтальні бруски обв'язки мають криволінійну форму. Спочатку на рамку встановлюють середник: нарізають на бруску шипи з одного боку, приміряють його, а потім, по олівцевої позначці обробляють другий торець.
• Залежно від структури двері, поперечки вставляють шипами в пази обв'язувальних деталей. Якщо на двері буде 6-8 фільонок, то і середників буде кілька. Довжина горизонтальних елементів зазвичай відповідає ширині полотна. При цьому, вертикальні середники виходять короткими, і їх висота дорівнює відстані між середниками горизонтальними.

Виготовлення та встановлення середників здійснюється в такому порядку: спочатку довгі деталі, а потім, після виміру і примірки, короткі. Тільки після того, як всі середники виявляться на своїх місцях, на рамку можна змонтувати другу вертикальну стійку. Тепер каркас повністю зібраний, і можна приступати до виготовлення фільонок.

фільонки

Отже, перед вами, притулений до стіни, стоїть каркас дверного полотна - тепер вам потрібно зняти розміри майбутніх фільонок. Найкраще це зробити за допомогою відрізків рейки, які, якщо на двері буде кілька однакових фільонок, зіграють в подальшому роль шаблону.

При вимірі потрібно обов'язково враховувати температурний зазор, щоб при розширенні деревини, фільонки НЕ вперлися в обв'язку, і не зірвали стійки з шипа.

Зверніть увагу! Шаблонна рейка, вставлена ​​в осередку фільонки, повинна вільно переміщатися вліво-вправо, але при цьому не вилітати з паза. Різниця в її довжині і відстанню між піддонами протилежних пазів, повинна становити приблизно 6-8 мм.

• Тепер, за допомогою шаблонних рейок потрібно зробити ще один шаблон - тепер уже для самої фільонки. Це особливо полегшує процес розмітки, коли на дереві доводиться виконувати криволінійні зрізи. Шаблон вирізують з тонкої фанери, оргалита, або твердого ДВП, приміряють на осередок, і тільки потім приступають виконання заготовок під фільонки.

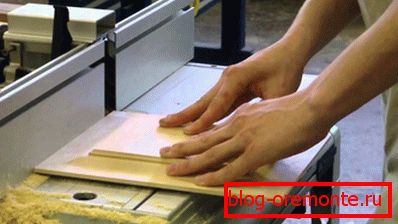

• Він допомагає обійтися без численних вимірів, а так же уникнути помилок при нарізці матеріалу - в тому числі це стосується і допусків на температурне розширення. Нарізавши за розмірами заготовки, можна приступати до нарізки фігарейного поля - для цього потрібні спеціальні насадки на фрезер. Вони бувають різними, тому оброблені торці фільонки можуть відрізнятися по конфігурації.

При їх фрезеруванні об'ємна частина заготовки знімається, і по краях виходять тонкі гребені (Фігаро), які при установці на раму і заводяться в пази обв'язувального бруса. Якщо на них місцями вийшли нерівності, їх усувають шлифмашинкой. Залишається тільки вставити готові фільонки в каркас полотна, притиснути калевками - і ваші двері готова до обробки.
