Як побудувати ганок - професійна інструкція

У статті детально розбираємо послідовність дій при будівництві ганку. Розбираємо складності процесу. Розбираємо, як побудувати ганок до будинку на дачі і не тільки.

Визначаємося з ганком

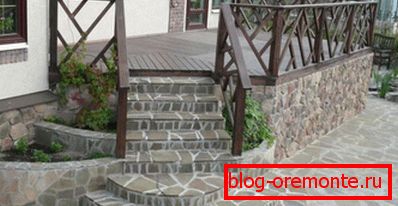

Ганок - це початок будинку наровне з фасадом, воно особа всієї будови, яке надає всій будівлі вид і в міру унікальності і краси говорить про статок і комфорт його господарів. Розглянемо кілька варіантів дача, будинок.

Варіантів багато, але перш за все вибрати матеріал, це може бути:

• дерево (див. Як побудувати дерев'яний ганок своїми руками - поради умільця)
• метал
• цегла
• бетон

Всё зависит от желания возможностей и предпочтения. Но рассмотрим вариант с цеглаом это более распространённый и предпочитаемый многими строительный материал.

Перш за все треба вирішити якої форми буде ганок, це може бути:

• овал
• напів
• півколо
• прямокутник і т. д.

Все залежить від вашої фантазії, в кінці кінців немає нічого неможливого. Може бути саме ваше неординарне рішення втілиться в унікальне ганок і послужить місцем загального захоплення і заздрості вашого сусіда, жартую.

У будь-якому випадку все залежить від фінансів, а я розповім як ганок побудувати і ще заощадити використовуючи допустимі альтернативні матеріали.

розмітка

Ми вибрали матеріал цегла (див. Ганок для будинку з цегли). Тут дуже важливо, звернути увагу на якість цегли що б надалі він у вас не розсипався цегла не повинен бути надто крихким і розсипатися в руках.

Совет: Народный метод проверки цеглаа — это бросить его плашмя на твёрдую поверхность, если он не разобьётся то в качестве сомневаться не приходиться, но бросать не с силой просто выпустить его из рук. Если какой-то разобьётся проверьте другие поддоны бывает что нарушена технология сушки цегланого сырца в одной или нескольких партиях.

Починаємо розмітку майбутнього фундаменту (це обов'язково!) Інакше ваше ганок через рік два почне гуляти по різних площинах.

Хоч дощ, хоч сніг - навантаження на грунт хоч невелика, але осаду без фундаменту не уникнути. Фундамент дає осад шляхом видавлювання грунту і тут перш за все залежить вага конструкції і його форма.

Здесь мы видим: чем больше площадь опоры тем больше сопротивление. розмітка зависит от индивидуальности крыльца.

Не треба відразу виводити зигзаги, спочатку відбиваємо прямокутник, в який за задумом має увійти ганок:

• Його перша сходинка починаємо вважати крок сходинки 300 мм в нашому випадку їх 3 + напуск 300 мм + майданчик 1 метр. Все просто 0,3? 4 + 1 = 2.2 метра це ширина, довжина теж саме тільки майданчик не метр, а 2 метри підставляємо замість одиниці двоечку 0,3? 4 + 2 = 3,2
• Відбиваємо від стіни де двері ширину і довжину вбиваємо кілочки
• Далі відбиваємо діагоналі від стіни до кілочка відстань повинна бути однаковим.

Зверніть увагу: Якщо не сходиться там де більше трохи відсуває всередину кілочок пробиваємо ще раз довжину, ширину, діагоналі вийшло продовжуємо далі.

Тут ви розумієте і пам'ятайте, що при будівництві вашого будиночка був залитий фундамент, знаєте вже тип ґрунту і її здатність до усадки. Але про всяк випадок і для нагадування я розповім про типи грунту і його особливості щодо будівництва.

типи грунту

Які основні типи грунту ми знаємо:

• Скелястий (кам'янистий) ґрунт. Найбільш надійний для будівництва будинків і котеджів має стійкість до розмивів і спучування, прекрасна стійкість і здатність до приєднання.
• хрящові. Суміш піску, глини, дрібних каменів і щебеню. Надійний, погано розмивається водою, при поглибленні можливо, встановлення фундаменту досить важкого будови.
• піщаний. Нестійкий грунт, слабке приєднання при навантаженні пропускає вологу.
• Глинистый. Поганенько грунт, здатність стиснення, велика здатність до розмивання, має високий морозним обдиманням і має велику глибину промерзання.
• Суглістий. Розташування по сусідству піщаного і глинистого грунту. Володіє різними властивостями від змісту супеси або суглинки.

Фундамент

Яма под фундамент

Починаємо копати від кілочків до стіни. Звертаю вашу увагу на той факт правильно викопана канава під фундамент знижує витрати при заливці бетоном тобто зайве викопаний ділянку буде заповняться бетоном або підставлятися опалубка, а це зайвий час і витрати.

Глибина 300 мм цього досить т.к у нас плита і ступінь тиску на грунт збільшується осад буде мінімальний він буває і є завжди це нормально. Єдине потрібно врахувати якщо від ганку буде йти тротуарна плитка то плиту треба заливати відразу фігурної що б після уникнути роботи з відбійним молотком відколюючи по контуру бетон.

В данном случае копаем от півколоов к стене площадку это будет у нас такая фигурная цельная плита. Как отметить контуры на фигурную яму под фундамент рассказано ниже.

Армування (бетонні роботи)

Заливка і армування, як я вже говорив тиск на грунт - мінімальне, тому в якості арматури з метою економії допустимо застосувати наведені далі підручні матеріали.

Розрахунок тиску на грунт:

• Тиск на грунт розраховується за формулою P = F: S
• Де Р = тиску
• F = силі
• S = площі

Якщо тиск - Р і площа - S відомі силу можна розраховувати шляхом Р х S.Расчет зробити нескладно я приведу цифри інша справа техніки.

І так бетон з додаванням щебеню відноситься до класу важкого бетону - його маса становить від 2300-2500кг / куб. де:

• щебень 1200–1300кг.
• пісок 600-700кг.
• цемент 250-400кг.
• вода 170-200литр.

Те ж саме, що і цегла, вага однієї цеглини від 3,2 - 3,6 кг, вага 1 куба розчину пісок-цемент 1500-1700кг. Можна використовувати будь-яку дріт не менше 0,4 мм, душки від ліжок старі водопровідні труби все це зв'язавши між собою або, зваривши, армування не повинна лежати на землі, а повинна бути в середині майбутньої плити.

Тому:

• Вбиваем в землю арматуру(трубки, уголки)
• Прив'язуємо до них всю конструкцію піднявши на 100-150 мм над землею. Якщо немає старих залізяк то використовуємо арматуру уклавши уздовж і впоперек квадратами розмірами від 200? 200 мм.
• Прокидається подушку піском 2-3 мм і приступаємо до заливки.
• Заливаємо розчином бетону 1: 5, 1: 6 співвідношення 1: 3 годиться тільки для штукатурки і кладки суміш пісок-цемент.

Зверніть увагу: Тут є невелика тонкість - це не промислових масштабів, але, якщо є віброшланг у знайомих, то краще його використовувати. Ну якщо немає, то звичайної палицею ущільнити суміш, якщо зробити розчин пожиже то ущільнюючи він ляже рівно за рівнем і не треба ставити маячки.

поки чекаємо

Бажано, щоб бетон постояв хоча б тиждень, але повне час затвердіння близько 40 днів - доведеться потерпіти.

Рекомендую плиту поливать ежедневно при сильной жаре, что бы не образовывалось трещин. Чертим будущий контур крыльца, рисуем круг и півколо с внешней и внутренней дугой как на фото.

Совет: это проще простого принцип обыкновенного циркуля выбираем точку привязываем верёвку к колышку на другом конце другой колышек и в натяжку начинаем чертить тут выбирайте диаметр так что бы півколои находились внутри прямоугольника и не выступали за его приделы.

Кладку виконують відповідно до СНиП 3-17-78 дотримання яких забезпечує необхідну міцність і високу якість робіт. Допускається окрема товщина горизонтальних швів 8-12 мм. Вертикальних від 2 мм до (10-14)

Плитка

Уклавши сходинки виберете плитку.

У моєму випадку я вибрав клінкерну плитку (див. Плитка для ганку - підбираємо з розумом) - це матеріал дуже морозостійкий, зберігає свої властивості і зовнішній вигляд навіть при 300 циклів розморожування і розморожування. Плитка повинна мати меншу пористість і вбирання вологи не більше 3% інакше в зимовий час плитка просто почне відшаровуватися відколюватися.

Увага: Купуючи цікавтеся технологією її виробництва і властивостями плитки в спеку і холод.

Перила

Оптимальна висота 900-1000 мм.

Можна замовити ковані, можна зварити самому, використовуючи залізну смугу 20? 2 мм зігнувши з неї візерунки нехитрими пристосуваннями і непогано оформивши перила. Кріпимо перила за допомогою анкер-болтів.

Сарай

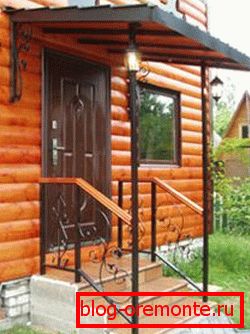

Теперь оформим навес (см. Сарайы над крыльцом своими руками). Он может как закрывать все крыльцо, так и его половину.

Матеріал для нього вибрати не важко, тут можна використовувати:

• метало-профільне покриття
• метало черепицу
• надуін
• сотовый поликарбонат (см. Сарайы из поликарбоната над крыльцом – правила монтажа)
• вибір великий.

Так само великий простір для фантазій для нашого навісу, тут немає обмеження в фігурному варіанті, можливі різні рішення і рівні складнощів.

Ну вже якщо вирішили здивувати сусідів, то треба постаратися оформити його красиво (див. Оформлення ганку - показник вашого гостинності), тут потрібен все одно рада фахівця. Якщо у вас немає досвіду в цьому, краще довірити майстрам, або хоча б взяти майстер клас і покрокову відео інструкцію по втіленню цього проекту.

Ганок на дачі

Тут принцип той же що наведений вище.

Порада: краще використовувати бетонний моноліт, однак це трохи складніше цегляного каркаса сходів.

Заливка первісної плити така ж, але далі потрібно виставляти опалубку для кожної сходинки і заливати одним разом все, попередньо вставивши арматуру для зв'язки з основними сходинками. Ну про це ми поговоримо більш детально.

Моноліт

Як писалося вище, про бетоні для моноліту тому повторити не буду дам пораду як заощадити. Як ви знаєте тиск на моноліт мінімальне і крім вашої ваги на бетон тиснути більше нічого не буде, тому тут можна допустити деякі відхилення, які анітрохи не знизять якості вашого ганку, а тільки допоможуть заощадити на матеріалі.

Як вам відомо щебінь йде як наповнювач, пісок сполучна, ми виключаємо щебінь з нашого моноліту. У кожного в достатку порожніх пляшок які валяються і від них можна позбутися запустивши їх в якості наповнювача попередньо розбивши і додавши в суміш.

Скло менше важить, ніж щебінь, тим самим полегшить конструкцію ганку.

Так-же можна використовувати:

• камені
• шматки заліза,
• разбитые цеглаи
• в загальному - будівельне сміття

В якості наповнювача головне не переборщити, а дотримати пропорції. Розчин бажано робити пожиже і не допускати примикання каменів до опалубки, що б після зняття у вас було видно тільки бетон. Армування обов'язково.

Каркас із заліза

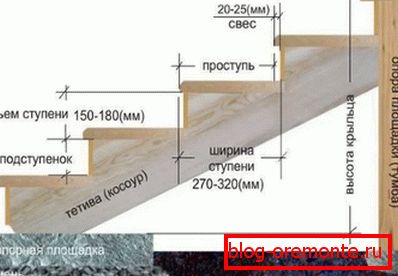

Розрахунок кількості сходинок, треба виробляти з розрахунку стандартів, які наведені вище, але допускається індивідуальний підхід, як до кроку сходинок, так і до її висоті. Єдине, що б вам було зручніше - це головне, оформлення це не проблема. Ганок з залізного каркасу актуально, якщо підвальне приміщення побудовано як цокольний поверх і перший поверх виходить вище звичайного, як показано на фото вище.

Формы крыльца можно выбрать индивидуально как серпантином, обычный, півколо и т. д. Каркас готовится отдельно сваривается и монтируется уже в готовом виде. Колонны бетонируются по факту здесь зависит от типа лестничного марша от его длинны и материала т.е толщины метала.

Якщо метал труба-квадрат тонкий (вартість дешевше на ринку металу), то здатність до прогину у такого сходового маршу становить від 10-20% на метр погонний.

Для таких конструкцій природно потрібні бетонувати стовпи в якості додаткової опори, що збільшує жорсткість і стійкість, але і конструкція буде дешевше. Тут, як і завжди, частинами зварювати можна, потрібен повний зварювання всієї конструкції.

З металом товстостінним простіше конструкція твердіше і можна обійтися без підпірок - ваша вага він витримає спокійно, але, знову ж таки, все залежить від довжини сходового маршу, краще поставити підпірку.

Увага: Ніколи не ризикуйте в таких справах, ніколи не сподівайтеся на авось і ніколи не економте.

Роблячи будь-яку конструкцію завжди краще скласти її креслення з розрахунками - це спростить завдання і полегшить складання і монтаж, допоможе не помилитися при заготівлі деталей.

На цих фото показано поетапне спорудження ганку з каркаса бетону і навісу з каркаса заліза, кованих елементів, накритого металевої черепицею, фасад будівлі облицьований металевим сайдингом.

майданчик

Як ми розуміємо будемо готувати майданчик:

Майданчик прямокутна 2? 3 м:

• Робимо розмітку під фундамент колон.
• Відбиваємо на землі майданчик 2? 3 відзначаємо по кутах на проти стіни майбутнє місце під фундамент копаємо в глиб на 0.8 метра шириною 1? 1 м - 2 ями.
• Арміруем низ ями (арматура не повинна торкатися землі, максимум 5-10 см від землі) в самій середині ям вбиваємо в землю (по 4 арматури на кожну яму) висотою мінімум 1 метр заливаємо майданчик.

Увага: Тут все повинно бути по технології - економія тут не доречна.

• Арміруем в середині майданчика під колони пов'язуємо з арматурою, що стирчить.
• Споруджуємо опалубку 0.5? 0.5 м. Так що б вбиті арматури були рівно по середині.
• Опалубку відзначаємо гідрорівнем що б дві опалубки стояли на одній площині.

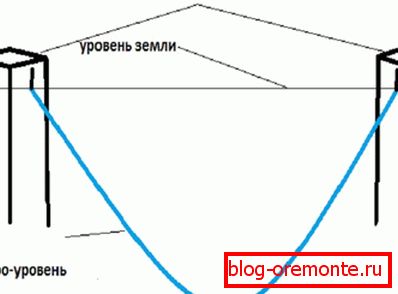

гідроуровень

Еластична прозора трубка шланг діаметром від 0.5 до 10 мм. різної довжини, наповнена водою. Принцип роботи простий: вода завжди показує рівень.

Ставимо позначку, яку ми хочемо перенести. В даному випадку у нас опалубка - ми вирівняємо її до рівня землі т.е залита майданчик 30 см, яма 80 см, значить висота опалубки 50 см.

Тут рівень землі виходить з опалубкою гідрорівнем на пряму відзначити не можна. Поясню, точки які відзначаються не повинні знаходиться нижче рівня води в гідрорівня, ми підемо іншим шляхом.

Процес гідроізоляції:

• Наживляємо на 2 опалубки брусок 70 см і більше відзначаємо від майданчика, що залита в ямі рівно 0.5 метра і 1 метр ставимо мітки на брусок що ми наживи.
• Беремо гідроуровень, приставляє до позначки 1 метр (для роботи з гідрорівнем потрібно 2 людини) так, що б вода в трубці починалася рівно по позначці
• З протилежного боку, приставивши трубку до бруска, просто тримаємо і чекаємо поки вода зупиниться (вода в трубці буде підніматися і опускатися).
• Коли вода зупинилася, ставимо мітку на другому бруску, по воді в трубці і від цієї позначки рулеткою відзначаємо 50 см вниз. Ось у нас і є рівень.
• Обрізаємо опалубку по мітках арматура по середині повинна стирчати не менш 20-30 см з опалубки по 4 прута з 2-х опалубок.
• Заливаємо бетон 1? 5 і чекаємо до наступного дня,
• До стирчить арматури нарощуємо ще 2 метри арматури шляхом зварювання опалубку не прибирають, втягає з верху на арматуру асбестовую трубу виставляючи її по середині.

Для довідки: Азбестова труба - діаметр 400 мм, у продажу йде 5 метрів в довжину діаметр 21 мм. Клас ВТ6 тиск мПа 0,6 і 6 кгс / см2.ГОСТ 539-80. Азбестова труба легше металевої в 3 рази, не підлягає корозії і стійка до перепадів температур не промерзає і не пропускає вологу.

• Зверху починаємо заливати бетонним розчином до самого верху, арматура повинен стирчати мінімум см на 10.
• Після застигання бетону знімаємо опалубку з тумби і засипаємо яму землею на очах у нас повинно залишитися віх тумби і стоїть на ній азбестова колона.

Підготовка і заливка

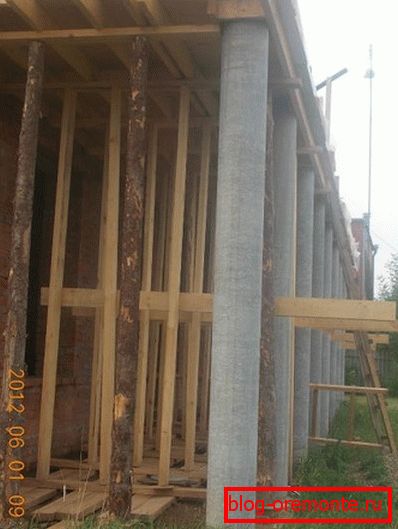

Далі встановлюємо підвісну опалубку.

• Кріпимо до стіни брус 50? 100 анкер болтами 12? 120 або 150.

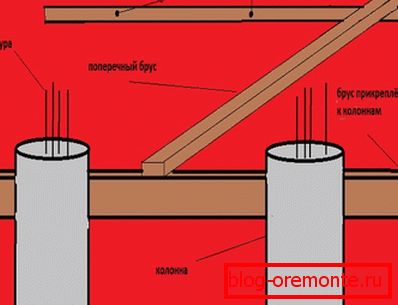

• На проти до колон кріпимо такий же брус за таким же принципом. Як показано на малюнку.

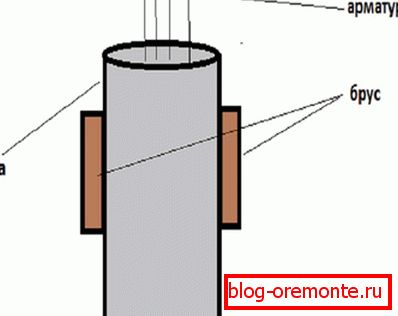

• Далі кріпимо брус з іншого боку колон в результаті у вас повинно вийти конструкція як показано на наступному малюнку.

Як побудувати гарне ганок? Потрібно все робити по інструкції якщо немає досвіду то краще консультація.

• Бруси повинні бути по верху рівень з брусом прикріпленим до дому.
• Залагоджуємо на них поперечні бруси по всій довжині - це і є основа опалубки.
• По периметру кріпимо вертикальну опалубку.
• Для жорсткості конструкції бажано використовувати в якості каркаса таврові балки.
• Для цього пробиваємо в стіні віконця глибиною не менше 10 см. І на рівні верху колон пробиваємо теж.
• Вставляємо балки в віконця і на колону
• Так само кріпимо балки від колони до колони,
• Дивимося рівень і діагональ якщо все відмінно зварює конструкцію.

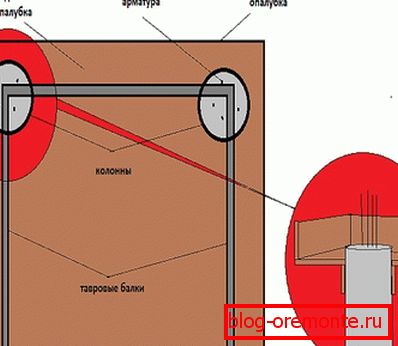

• У місцях з'єднання на колонах пов'язуємо з арматурою. Все повинно бути як показано на малюнку.

Тепер арміруем всю ділянку в 2 рівня:

• Перший рівень квадрат армування складає 10? 10,
• другий 20? 20 арматура не повинна лежати на опалубці.

Дуже важливо пов'язати арматуру зі стіною.

Під арматуру на підвісну опалубку укладаємо плівку все натягуємо кріпимо степлером. Увага зверніть, що б не було загинів (плівки цього не уникнути) по можливості якомога менше і придавлює її скобами. Плівка повинна закривати підставу і вертикальну опалубку, але ні в якому разі примикання до стіни.

• Дивимося, розраховуємо де у нас буде кріпиться сходи і перила на ґанку приварюють заставні до арматури. На фото внизу показані заставні.
• Заливаємо все бетоном. Бажано використовувати керамзит - він полегшить конструкцію і зменшить тиск на опори, знизить осад конструкції. На фото показані заставні для промислових цілей у нас вони в половину менше.
• Заставні, які примикають до вертикальної опалубки, ставимо впритул до неї, що б при знятті опалубки заставні були на виду.
• Після заливки бетон треба проливати щодня перший тиждень після через день і так до 40 днів до повного схоплювання і затвердіння.

Нам треба не просто ганок побудувати, а зробити його красивим і якісним.

• Знімаємо всю опалубку монтуємо за раніше зварену сходи.
• Зверху на заставні приварюють стійки для перил, знову ж малюнок можна вибрати будь-який виготовивши його зі смужок як говорилося раніше.
• Залагоджуємо плитку штукатуримо боковини плити, можна закрити ці місця кольоровий бляхою П-образної конструкції. Краї сховаються під плиткою і під плитою.

Ганок з дерева

Що б основа ганку послужила довше бажано зробити невеликий фундамент:

• До фундаменту залагоджуємо гідра-ізоляцію і мауерлат кріпимо анкер-болтами до фундаменту.
• Тепер можна укладати основу ганку регулюючи висоту шляхом підкладок і товщини деревини потім ці боковини закриються облицювальною брусом.
• Залагоджуємо поперечні бруси до них будемо кріпити підлогу ганку.
• По периметру мауерлат повинен бути за рівнем.

Можна використовувати в місце фундаменту дерев'яні палі найкраще з твердих порід дерева. Я б порадив дерево (ситим), акацію з якого свого часу був виготовлений ковчег заповіту.

Дерево, поки сире, можна використовувати, якщо підсохне цвяхи не забити. Добре витримує навантаження і залишаючись в землі довго зберігає свої властивості. Шелёванние будинку з каркаса акації стоять століттями. Головне спорудити каркас ганку і сходинок (див. Сходи для ганку: оригінальне оформлення парадного входу), решта оббивається облицювальної дошкою.

• Дошки обробляємо від цвілі, короїд і вогнетривкими сумішами.
• Після висихання грунтуем і фарбуємо.
• Тут вже на любителя можна залишити натуральний колір обробивши і підкресливши властивості деревини світлою морилкою.

Є безліч нюансів в будівництві, все не розкажеш в одній статті, кожен етап гідний окремої уваги. Для якісного результату і якщо ви хочете дізнатися як побудувати ганок на дачі або до дому, то вам треба простудіювати всі, подивитися відео і тоді ви будите досить обізнані.
