Механізм зсувних дверей - вибираємо кращий

Беззмінний тренд в дизайні інтер'єрів - пристрій дверний розсувної системи. Це не тільки вишуканий і елегантний зовнішній вигляд конструкції, але і відмінні функціональність, практичність і ергономічність.

Найрізноманітніші варіанти розсувних дверей дозволяють вдало зонувати приміщення або об'єднувати сполучаються простору, без шкоди для зменшення їх площі. Як вибрати правильно механізм зсувних дверей, підкаже стаття.

Варіанти зсувних дверей

Правильний вибір механізму для переміщення полотен дверей, залежить від способу їх відкривання і кількості стулок.

При цьому двері можуть бути:

• Двери-купе. З одного стулкою, яка пересувається по напрямних паралельно стіні, або з двома стулками, що переміщуються один від одного в різні боки.

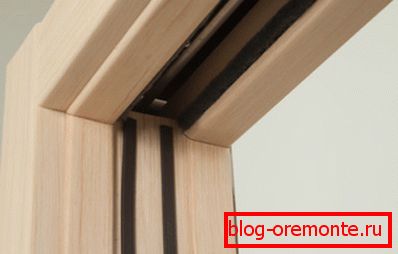

• Касетні. Відрізняються від попереднього варіанту наявністю в стіні спеціальних ніш, в яких при відкриванні отвору ховаються дверні полотна. Ніша може споруджуватися своїми руками з гіпсокартону, або купуватися готової разом з конструкцією розсувних дверей.

• радісно. Для них характерна правильна округла форма, ефектний і оригінальний зовнішній вигляд. Переміщення полотен відбувається по спеціальних напрямних, які повторюють радіус дверей.

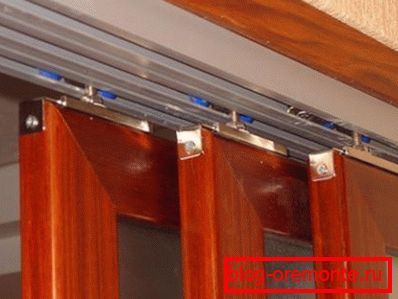

• Каскадные. У їх складі одне полотно стаціонарне, і кілька переміщаються. Кожен елемент рухається по своїй направляючої, і збираються разом з обраної сторони отвору.

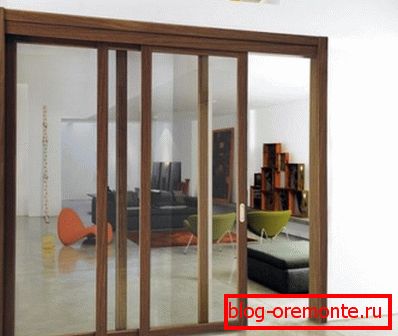

• Внутріпроемние. В цьому випадку, конструкція розміщена всередині отвору. Стулки переміщуються один до одного назустріч, і при цьому вільним залишається лише половина отвору.

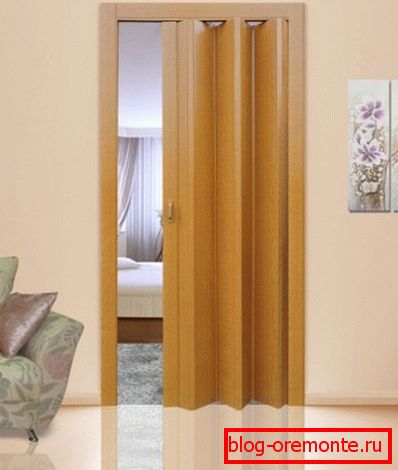

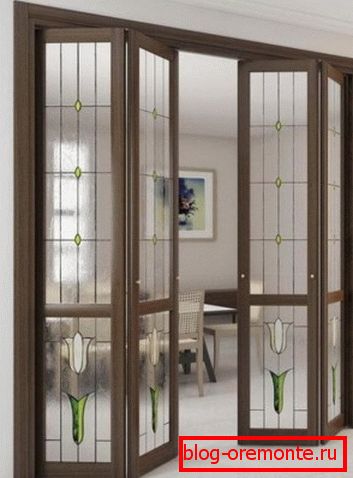

• Розсувний-складні конструкції для дверей. Виконуються у вигляді «гармошки» (див. Двері - гармошка: вибрали, зробили, краса) і «книжки». Вони компактні, зручні в експлуатації і естетично привабливі. Бувають одно- і двостулкові моделі. При цьому кожне полотно включає кілька вертикальних секцій, які з'єднані між собою шарнірним кріпленням.

Такої конструкції не потрібна наявність вільної ділянки стіни для відкривання, що потрібно для дверей-купе. Складатися вони можуть в одну сторону або протилежні сторони, але при цьому стулки дверей займають частину отвору, що зменшує його ширину.

Однак невелика товщина полотен знижує втрати простору, вони незначні. Ці моделі добре підходять для пристрою в вузьких проходах і коридорах, де не можна використовувати інші конструкції дверей.

Пристрій і принцип дії зсувного механізму

Різні варіації зсувний системи в різних моделях конструкцій дверей, мають аналогічні пристрої і принцип роботи.

Будь-зсувний механізм для дверей складається з:

• Каретки з роликами.
• Рейки.
• Фіксатора або прапорця.

Каретки з роликами закріплюються до стулки в двох, трьох і більше точках, що залежить від величини дверного полотна, матеріалу виготовлення та маси конструкції. Ролики пересуваються за спеціальною направляючої, прикріпленою до стіни або встановленої всередині неї. По пристрою, розсувні дверна конструкція нагадує монорельс.

Напрямні планки або рейки бувають:

• відкритими. За зовнішнім виглядом це труба круглого, квадратного або прямокутного перерізу. Каретка переміщається по верхній частині планки.

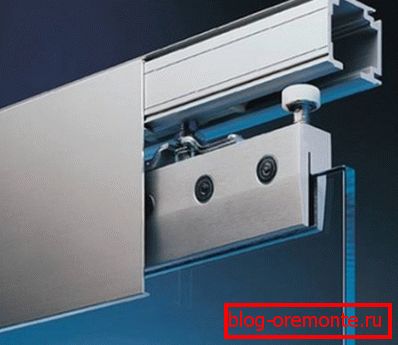

• Закритими. Це металевий профіль зазвичай квадратного або прямокутного перерізу, з пазом по всій довжині. У таких конструкціях каретка з роликами переміщається всередині паза. Для багатостулкових конструкцій використовується спеціальна планка, з декількома пазами для кожної стулки.

• Зі спеціальним обмежувачем на кінцях рейки, Який охороняє подальше переміщення дверної стулки.

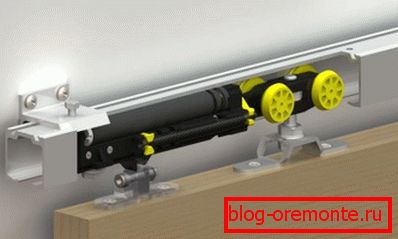

Щоб не пошкодити з часом пластмасові, силіконові або гумові ролики, обмежувачі також виготовляються з пластика або щільної гуми. Фіксатор ставиться з протилежного боку від каретки за допомогою ключового, по вертикалі. Якщо вона розташована вгорі, тоді прапорець кріпиться до підлоги.

Це металева основа з вертикальним штирем, іноді він стоїть в підшипниках. При русі стулки, штир з підшипниками переміщається усередині дверей, утримуючи її в вертикальному положенні. Для цього, внизу в торці стулки виконується спеціальний канал.

Крім цього, при бажанні встановлюється система автоматичного відкривання з вбудованим датчиком, але ціна такого пристрою досить висока.

Механізми монтажу розсувних дверей

Для різних видів конструкцій використовуються певні варіанти фурнітури.

Від ваги самих дверей, її розмірів і типу моделі залежать:

• Спосіб кріплення полотна.
• Форма направляющих.
• Кількість жолобів.
• Числа роликових механізмів.

Конструкції викатних систем, використовуваних для переміщення полотен, можуть бути:

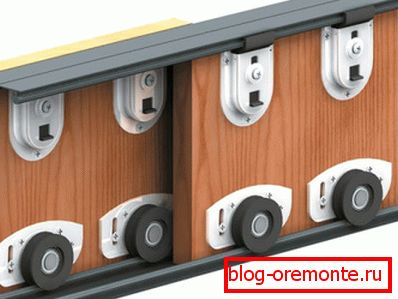

• З двома направляючими, які розташовані знизу і зверху отвору.

Двері переміщається на роликових механізмах по спеціальних напрямних: одна з них знаходиться на підлозі, друга - над дверима. При такій конструкції двері надійно фіксується у вертикальному положенні, забезпечуючи хорошу звуко- і теплоізоляцію приміщення.

Недостатки такого варианта:

1. Пол і стеля повинні мати ідеально рівні поверхні, строго паралельні один до одного.
2. На стелі не повинно бути ніяких стельових конструкцій, включаючи натяжні, підвісні і рейкові конструкції.
3. Необхідність частого очищення жолоба, розташованого на підлозі, він досить швидко засмічується.

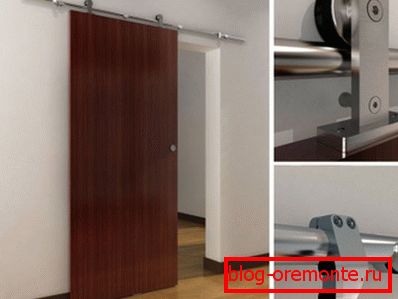

• З одного направляючої, встановленої зверху.

В такому механізмі передбачається пересування двері на роликах лише по одній рейці, розміщеному над дверима. Елемент повинен монтуватися до надійним і міцним стінам. Конструкція цієї розсувної системи включає:

1. Профіль з алюмінію.
2. Комплект елементів для монтажу рами.
3. Механізми роликів.
4. Стопорні елементи.

Кількості роликів розраховується за такою схемою: для полотна масою до 70 кг достатньо використовувати один комплект, при більшій масі збільшується і кількість роликів.

Порада: Щоб уникнути випадкового сходу двері з верхньої рейки, необхідно встановлювати стопор, а спеціальні прапорці - для запобігання утворенню люфту дверних стулок.

До переваг таких конструкцій відносяться:

1. Безшумне і плавне пересування стулок, що забезпечують кулькові підшипники і силіконове покриття поверхні роликів.
2. Безпека системи.
3. Тривалий термін експлуатації. Це забезпечує підвищена жорсткість і міцність верхньої направляючої.

• Для раздвижно-складных дверей.

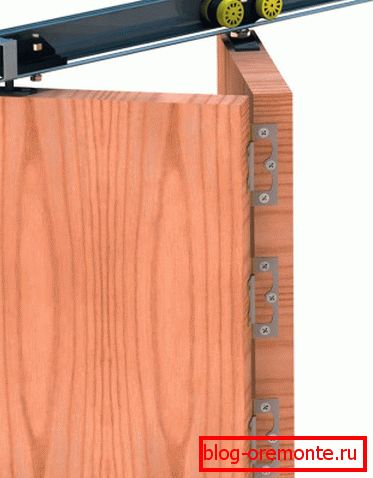

Такий варіант застосовується для монтажу дверей типу «гармошка» і «книжка». Полотна монтуються по вертикальному краю на бічному профілі, прикріпленому до стіни. Вгорі дверних секцій знаходяться каретки з роликами, що пересуваються по направляючої, закріпленої вгорі прорізу, як на фото.

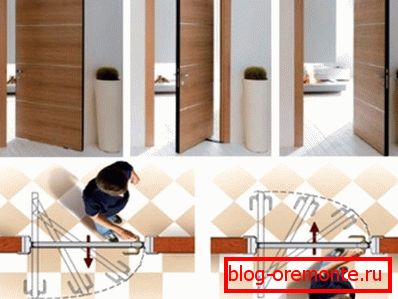

• Для ротаційних дверей. Відкриватися полотна можуть в будь-яку сторону. Поворотний механізм має ролик, який вільно пересувається в верхній частині коробки за спеціальним пазу. Двері при цьому повертається навколо осі, зрушуючи одночасно в сторону, залишаючись всередині коробки.

Переваги та недоліки такого механізму представлені в таблиці:

Подготовка к монтажу механизмов

Перш, ніж збирати механізм для зсувних дверей, необхідно підготувати матеріали і інструменти.

Для цього будуть потрібні:

• Електродриль, набір викруток, шуруповерт.
• Для кріплення елементів - шурупи, саморізи, дюбелі.
• Міряльний інструмент.
• Олівець.
• Профіль для установки роликів. Його довжина залежить від розмірів отвору.

• Дерев'яний брус. Товщина елемента залежить від товщини полотна і розмірів механізму. Зазвичай вибирається 5 см. Кількість залежить від числа верхніх напрямних.
• Обмежувальні скоби. Їх кількість відповідає подвоєному числу рейок.
• Направляющие рейки.
• Ролики с каретками.

Порада: Особливу увагу слід приділити надійності і якості відкатного блоку, найважливішої частини системи. Від нього залежить термін експлуатації і функціональність всієї конструкції.

• Декоративні заглушки.

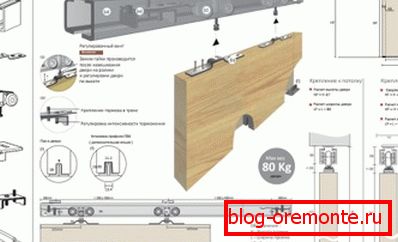

Маючи креслення механізму зсувних дверей, інструменти та матеріали, можна приступати до монтажу конструкції.

Установка механизма

Зазвичай для монтажу пристрою прикладається спеціальна інструкція, згідно з якою всі роботи можуть виконуватися швидко і якісно. А для полегшення процесу складання, можна подивитися відео в цій статті.

Порядок проведення робіт:

• Розмічається напрямні. При цьому рейки кріпляться на 15 см вище двері, враховуючи висоту роликового механізму. Заміри висоти виконуються від статі. Проводяться на стіні горизонтальні лінії.

Порада: Розмітку установки напрямних слід контролювати рівнем. Відхилення їх від горизонтальності, може привести до мимовільного переміщення стулок.

• Під напрямні рейки дюбелями кріпиться брус, над проведеними раніше лініями.
• До дерева фіксуються напрямні. Іноді вони відразу ставляться на стіну. Між стіною і брусом необхідно забезпечити невеликий зазор, щоб стулка не зачіпала поверхню стіни. Довжина рейки вибирається в два рази більше ширини отвору.
• У рейки ставиться блок роликових кареток.
• Кріпляться скоби, для обмеження переміщення роликових механізмів, відступивши від обріза полотна 5 мм.
• Гвинтами до скоб прикручується полотно.
• На кінці рейок надягають заглушки.
• Декоративними планками або лиштвами закривається зсувний блок.

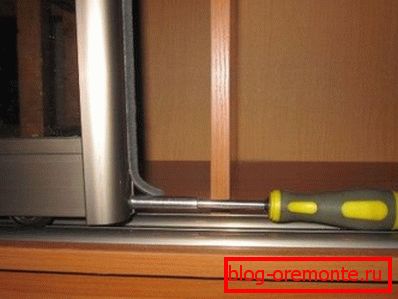

Регулювання роботи переміщення двері

Після монтажу всіх механізмів і полотна двері, виконується візуальний огляд конструкції, і регулюється положення полотна, яке повинно відповідати таким вимогам, як:

• Щільно прилягати до конструкції.
• Рух паралельне підлозі, плавне, без ривків і перешкод.
• Запірний пристрій повинен працювати м'яко, виконуючи всі свої функції.

Механізм для зсувних дверей і вся їхня конструкція, особливого догляду не потребують, але необхідно стежити за напрямними. Їх періодично слід протирати вологою ганчіркою. Інакше, пил може зібратися в важкодоступних місцях, що зробить скрутним переміщення дверного полотна.

При правильній установці і дбайливої ​​експлуатації зсувних дверей, вони будуть довго служити, роблячи щоденний побут людини зручніше і комфортніше.
