Установка дверного доводчика своїми руками

Зовсім недавно доводчик, встановлений на двері, можна було побачити тільки в адміністративних установах і дуже респектабельних закладах. Сьогодні цим уже нікого не здивуєш, і такий механізм сприймається багатьма, як щось повсякденне - то, що можна встановити своїми руками, а значить, використовувати в будинку.

Що являє собою цей прилад, які в продажу є варіанти, і як правильно встановити дверний доводчик? На ці питання ми постараємося відповісти максимально докладно, а в якості наочного посібника пропонуємо подивитися відео в цій статті.

різновиди доводчиків

Принцип дії першого доводчика, розробленого ще в кінці IXX століття американцем Блаунтом, грунтувався на кривошипному механізмі з поршнем, і монтувався тільки у верхній частині притвору двері.

• Даний механізм, хоч і трохи застарів, але як і раніше випускається більшістю виробників. Причиною тому його простота, надійність в експлуатації, і, звичайно ж, доступна ціна. Природно, за більш ніж вікову історію дверних доводчиків, знайшлися інженери, які створили прилади з зовсім іншими принципами роботи.

• Наприклад, це механізми з кулачковим валом і ковзаючим стрижнем; з зубчастим приводом; з електромагнітними і гідравлічними елементами. Завдяки новим ідеям, установка доводчика дверного може тепер проводитися не тільки по верхньому контуру полотна.

Сучасні прилади для закривання дверей, можуть вбудовуватися в підлогу або раму, і взагалі, монтуватися в будь-якому можливому положенні. Відповідно, варіанти установки дверних доводчиків, залежать від їх конструктивних особливостей, на яких ми і зупинимося трохи докладніше.

Моделі для верхньої установки

Щоб орні або маятникова двері відчинилися, її полотну повинно бути передано певне зусилля - людина штовхає його вперед, або тягне на себе. Коли на двері проведена установка дверного доводчика, це зусилля він приймає на себе. Сила впливу акумулюється сжимающейся пружиною, яка розташовується у внутрішній порожнині приладу.

• Розтискаючись, вона повертає полотно в початкове положення - тобто, регулює закривання дверей. Незважаючи на те, що існує певний різноманітність варіантів, установка дверних доводчиків в переважній більшості здійснюється зверху. Виняток, мабуть, становлять скляні маятникові двері, де механізми закривання зазвичай вбудовують в підлогу.

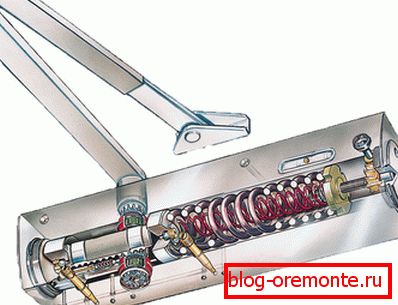

• Механізм доводчика, який ви бачите на фото, заснований на приводі, що складається з зубчастого поршня і шестерні, яка його переміщує. Такі моделі досить прості і доступні за вартістю. При відкриванні дверей, важіль, що з'єднує полотно з корпусом доводчика, рухається по дузі. Він не просто пригвинчений до корпусу - його плече з'єднується з шестерінки, вісь якої збігається з віссю приладу.
• Обертаючись, шестерня зачіпається зубами з поршнем, який і передає через пружину зусилля на важіль, з'єднаний з полотном двері. Довгий час до таких приладів ні у кого не було претензій. Але згодом з'ясувалося, що цей варіант не є найкращим для силового процесу.

• Сталося це з появою механізмів з кулачковим приводом і ковзаючим стрижнем. На сьогодні, таке технічне рішення можна вважати найоптимальнішим. Установка дверного доводчика кулачкового типу, може проводитися як в підлоговому варіанті, так і зверху. Основним конструктивним відмінністю таких приладів, є кулачок, який розташовується між двома поршнями: відкриває і гальмуючим.
• Між собою вони сполучаються через ролики. При відчинених дверей, що відкриває поршень обертається, і кулачок рівномірно здавлює пружину. Коли вона починає розпрямлятися, що відкриває поршень стає на вихідну позицію, а гальмівний - притримує двері, не даючи їй різко закритися.

У порівнянні з кулачковими доводчиками, механізми з гідравлічним поршнем і зубчастим приводом здаються застарілими, тому що ні належного контролю над бабинцем двері, ні можливості його регулювання вони не мають. Занадто велику висоту теж не можна віднести до числа їхніх достоїнств.

Інші види доводчиків

Зрозуміло, що технології монтажу доводчиків залежать від їх конструктивної різновиди. Тільки не кожен варіант можна так просто самостійно змонтувати, як у випадку з приладами верхньої установки.

Отже:

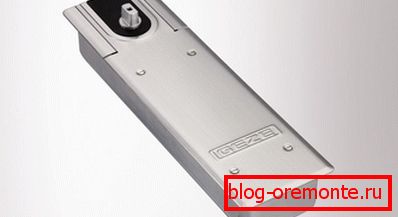

• Коли справа стосується, наприклад, підлогових доводчиків, то питання їх вибору вирішується тільки на етапі проектування приміщення - або його капітального ремонту, коли демонтують і двері (див. Демонтаж міжкімнатних дверей: як зробити правильно), і покриття для підлоги. Та й взагалі: про те, як встановити дверний доводчик в підлогу самостійно, мова навіть не йде. Зазвичай це роблять фахівці компанії, яка продала вам двері.

• Всі підлогові доводчики працюють за таким принципом. Нижня опора двері є одночасно віссю доводчика. При відчинених полотна двері, вона впливає на ролик, що знаходиться всередині корпусу приладу, приводячи його в рух. Розташовується ролик між планками, з'єднаними з гідравлічним поршнем, на шток якого насаджена пружина. Подальший сценарій відомий: пружина розтискається - двері зачиняються.
• Синхронність роботи такого приладу забезпечується за допомогою ролика силового замикання. Так як в підлоговому доводчики немає важеля, він володіє набагато потужнішим крутним моментом. На маятникових дверях, такий прилад може бути встановлений не обов'язково біля стіни, але і по центру отвору. В такому випадку, пройти через двері можна з двох сторін - але для цього підходять далеко не всі моделі доводчиків.

Прилади, призначені для монтажу в дверну раму, працюють за таким же принципом, що і підлогові, але невелике конструктивне відмінність у них все ж є. Їм є все той же горезвісний важіль, який в підлоговому варіанті доводчика відсутня.

Як підібрати і встановити доводчик

Чинний стандарт говорить, що підбирати доводчики потрібно по габаритам і вазі дверних полотен (див. Параметри міжкімнатних дверей - що потрібно про них знати), так як саме за цими ознаками вони і класифікуються. Всього існує сім класів, для дверей шириною від 750 мм і менше (1 клас), до полотен шириною 1600 мм (7 клас).

• При цьому маса полотна не повинна перевищувати 160кг - на більш важкі двері можна встановити два доводчика, які будуть рівномірно розподіляти навантаження. У разі, коли висота двері перевищує 2,5 м, і вона встановлюється в такому місці, де є протяги, виробники рекомендують підбирати доводчик на один-два класи вище.
• До якого класу належить та чи інша модель, можна довідатися з паспорта вироби. До речі, його наявність є обов'язковою вимогою ГОСТ до комплектності приладу. До доводчику так само повинна додаватися інструкція по монтажу. Вся документація повинна бути надрукована на мові країни-споживача - звертайте на це увагу при покупці.

При установці приладу накладного типу, потрібно орієнтуватися на напрям відкриття полотна. Якщо двері відчиняються всередину приміщення, то доводчик розташовують угорі полотна, з боку петель.

При відкриванні в сторону виходу з приміщення (від себе), корпус приладу кріплять до коробки, а важіль - до полотна дверей. Принцип дії доводчика, на технологію установки ніяк не впливає.

нюанси монтажу

Давайте більш детально розглянемо технологію монтажу доводчика, і будемо мати на увазі накладної варіант. Прилад, як правило, знаходиться в картонній коробці, в розібраному вигляді: корпус, важільна тяга, весь необхідний кріплення і монтажний шаблон.

• Для виконання роботи вам знадобляться: шуруповерт, викрутка, свердло 3 мм, накидний ключ 10 мм, і рулетка. Якщо доводчик монтується на вуличну двері, то в будь-якому випадку, його краще розташувати всередині приміщення. Якщо там же знаходяться і дверні петлі, тіло доводчика кріплять до стулки, а важіль на раму.

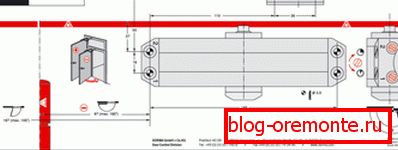

• Схема монтажу, що знаходиться в комплекті, виконується виробником в реальному масштабі 1: 1. На ній показано, як саме потрібно розташувати прилад. Червона лінія на шаблоні уособлює лінію притвору: під нею полотно, над нею рама. Якщо монтаж буде здійснюватися не з того боку полотна, де розташовуються петлі, шаблон потрібно просто перевернути так, що б корпус доводчика виявився на полотні, а тяга на рамі.

Зверніть увагу! Приклавши схему до дверей, на місце установки доводчика, вам залишиться крізь папір намітити шилом, а потім просвердлити отвори під кріплення. При цьому потрібно мати на увазі, що для доводчиків класу 2 і вище, розмітка проводиться по мітках чорного кольору. Всього потрібно намітити шість отворів: 4 під корпус і 2 під важіль.

• Найчастіше, в комплекті з приладом йдуть два комплекти кріплення: один для металевих, а інший - для ПВХ і дерев'яних дверей. Правильний варіант кріплення так само відбитий в схемі. Спочатку встановлюється опорна частина важеля, потім корпус доводчика, а потім вже до нього болтом приєднується тяга. Щоб затягнути цей болт, вам і знадобиться накидний ключ.

Наостанок вам потрібно вирішити, чи потрібно регулювати кінцеву швидкість закривання дверей. Для цього на доводчики є спеціальні клапани. Інформацію про функції кожного з них, ви зможете почерпнути з паспорта вироби. Після регулювання, залишається встановити кришку приладу і зафіксувати її ковпачком.
