Ворота і хвіртка з профнастилу своїми руками: особливості

Профільований сталевий лист - дуже зручний матеріал. Легкий, міцний, красивий, довговічний. В останні роки дуже часто використовується в якості матеріалу огорожі, і відповідно, для виготовлення воріт і хвірток.

Цілком можливо виготовити ворота і хвіртки з профнастилу своїми руками. Ворота і хвіртки монтують на стовпи. Фундамент стовпів - це особливе питання, що залежить від геологічного стану грунту.

стовпи

міцність стовпів

А міцність стовпів треба б розібрати. На всіх будівельних ринках пропонують стовпи з квадратної труби 60? 60? 2, тобто товщиною 2 мм.

Найістотніша навантаження на суцільний паркан - вітрова.

• При швидкості вітру 25 метрів в секунду, на 1 квадратний метр поверхні забору діє сила F = 38,90 кгс.
• Треба відзначити, що такий вітер буває в Центральній Росії раз в 5-10 років, але ж і паркан ми ставимо хоча б на 50 років.

На проліт довжиною 2 метри типового двометрового паркану діє вітрове навантаження F = 2? 2? 38,9 = 155,6 кгc.

• Точку приложения силы принимаем на высоте 1,25 м от уровня грунта.>
• Де 25 сантиметрів додаємо на висоту цоколя.
• Отже, максимальний згинальний момент в точці входу стовпа в землю М = FxLxk = 155,6? 1,25? 1,5 = 291,75 кгс • м, де k = 1,5 запас міцності.

Зверніть увагу!

• Квадратна труба 60? 60? 2 володіє руйнівним моментом 173,64 кгсxм, що істотно менше розрахункового.
• Проходить по міцності квадратна труба 60? 60? 4 (товщина стінки 4 мм), з руйнівним моментом 313,8 кгсxм.

Якщо немає цоколя, то висота точки прикладання навантаження знаходиться на висоті 1 метр від рівня грунту.

• Згинальний момент буде дорівнює 233,6 кгс • м.
• По міцності пройде труба 60? 60? 3 (товщина стінки 3 мм), з руйнівним моментом 247,61 кгс • м

Звичайно, в високому лісі або серед багатоповерхової забудови такий вітер буває рідко, але все-таки має сенс задуматися власникам ділянок, розташованих у відкритому полі або на березі великих водойм.

стовпи ворот

Для воріт я б рекомендував стовпи з труби 100? 100? 4 мм. На ворота іноді може наїхати вантажівка, і як потім випрямляти гнуті стовпи?

хвіртка

Розрахунок ширини

Іноді смішно читати в Мережі такі поради: «... Як відомо, ширина профнастилу становить 1100 мм, тому ширину майбутньої хвіртки (див. Які хвіртки краще - робимо вибір) приймаємо рівною цій ширині ...»

А чи відомо цього шановному «порадника», що існує безліч варіантів профілів і ширини профнастилу?

Причому вони всі різні у різних вітчизняних виробників та іноземних постачальників Схоже, що людина пише статтю на тему, хвіртка і ворота з профнастилу своїми руками, і при цьому жодного разу не бачив профільований настил.

Можливо, що існує кілька десятків видів профілю. На кожному виді своє оригінальне розташування гребенів і западин.

• Буде не красиво, якщо на одному краю хвіртки буде гребінь, а з іншого боку западина.
• Ця ситуації не тільки не красива, але і просто небезпечна.
• Неприпустимо, якщо гостра кромка сталевого листа буде піднята над поверхнею.
• Ця кромка буде різати руки і одяг.

Тому необхідно, щоб по бічних сторонах хвіртки або воріт була саме «западина».

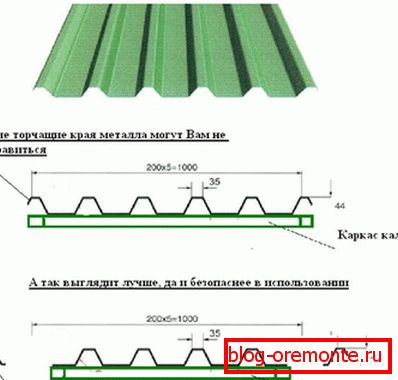

Покажемо це на ілюстраціях:

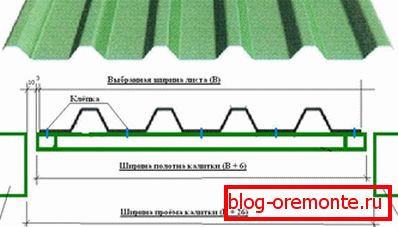

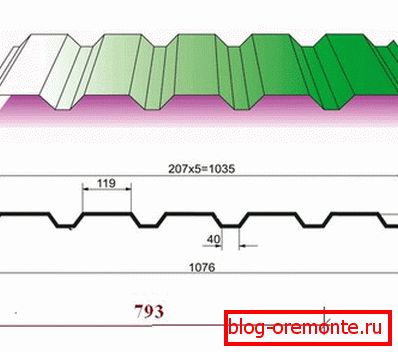

На малюнках вище, ми показали приклади розрахунків ширини Вашої майбутньої хвіртки.

Як вже зазначалося в даній статті, існує дуже багато видів профілю і ширини профілю. Розібрати в рамках короткої статті всі види профілю не представляється можливим.

Зверніть увагу при виборі ширини хвіртки на цей порядок розрахунків:

• Дивимося на розташування гребенів і западину купленого профільованого листа
• Визначаємо плоскі майданчики на западинах
• Міряємо відстань між двома крайніми майданчиками.
• Додаємо до цієї величини 6 міліметрів. Так як сталева труба прямокутного перерізу має заокруглення на кромках, то даємо по 3 міліметри на сторону.
• Це і буде ширина майбутнього каркаса.
• К ширине каркаса прибавляем 20 мм (Два зазору по 10 мм).
• Це буде відстань між стовпами (Ширина отвору хвіртки).

установка стовпів

Встановлювати стовпи хвіртки найкраще вже з новими знаннями (див. Як зробити хвіртку для забору самому).

Отже:

• Зручно було б відрізати шаблон ширини прорізу хвіртки з непотрібної дошки.
• Бетонувати найкраще відразу обидва стовпа.
• Якщо є зварювальний апарат, то приварюють арматуру до підземної частини стовпів.
• Можна прихопити арматурою і в парі місць надземної частини.
• Встановлюємо в підготовлений котлован.
• Заливаем бетон.
• Як шаблон можна використовувати сам каркас хвіртки. В цьому випадку до нього додаємо дошку товщиною 20 мм і прикручуємо дротом до стовпів. Але бризки бетону можуть забруднити поверхню.

Сварка каркаса

Далеко не кожен чоловік володіє мистецтвом зварювання. Якщо Ви ніколи цього не вчилися, то краще довірте роботу професіоналу. Але перевірити професіонала Ви можете.

Профільований лист щодо легкий, тому хвіртка теж буде легка. Як матеріал каркаса можна використовувати сталеву трубу прямокутного перерізу 40? 25 або 50? 25, при товщині стінки 2 мм і вище.

1. Зараз у професіоналів багато інструментів, В тому числі стрічкові або дискові пилки по металу з поворотною головкою. Тому труби обв'язки каркаса краще відрізати на вус, тобто 45 °. Це красивіше виглядає і не дозволить воді проникнути всередину.
2. Кладемо деталі обв'язки і поперечину на зварювальний стіл, закрепляем струбцинами к столу.
3. Спочатку робимо прихватки. Це фактично точкове зварювання, яка дозволяє вирівняти діагоналі.
4. Обережними ударами молотка підрівнюємо діагоналі.
5. Перевіряємо діагоналі.
6. Закріплюємо струбцинами.
7. Проварюємо шви.
8. Даємо охолонути.
9. Знімаємо струбцини і перевертаємо каркас. На іншій стороні знову закріплюємо струбцинами.
10. Проварюємо шви і даємо охолонути.
11. Зачищаємо зварювальні шви.
12. Грунтуем и красим.

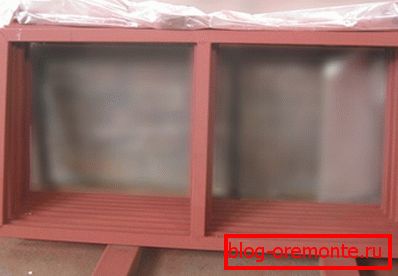

Має вийти так:

• Опціонально можна ще приварити косинки по кутах, пластину для установки замку і укосіни. Але цілком можна і не робити цього.
• Якщо деталі іржаві, то спочатку треба очистити іржу і знежирити місця зварювання.

Зверніть увагу: Якщо зварювати доведеться в умовах будівництва, то в якості монтажного (зварювального) столи можна використовувати шматки важкого сталевого швелера або двотаврової балки, наприклад № 24.

Ці балки треба встановити на землі або на підлозі строго горизонтально і до них закріплювати струбцинами зварюються деталі. Якщо балки будуть встановлені нерівно, то і каркас буде кривої (пропелерний).

Кріплення профільованого листа

Бригади будівельників і будівельні організації люблять кріпити профнастил шурупами саморізами.

• Часто користуються саморізами з сверлящей головкою.
• Для будівельників це дуже зручно і швидко.
• Саморізи оплатив замовник.
• Часу витратили мало.

Гроші отримали і поїхали на наступний об'єкт. А проблеми у Вас. Будь зловмисник спокійно з гайковим ключем або пассатижами відкрутить шурупи і проникне на ділянку.

Бувають випадки, особливо в зимовий час, коли народу на ділянках мало. Заїжджають на ЗІЛ-131 або КАМАЗ-4320 з боку поля лихі бригади і знімають поспіль: ворота + калитки + профнастил своїми руками з парканів порожніх ділянок. Не всякий самотній сусід посміє заперечити бригаді великих чоловіків, та ще з залізяччям в руках.

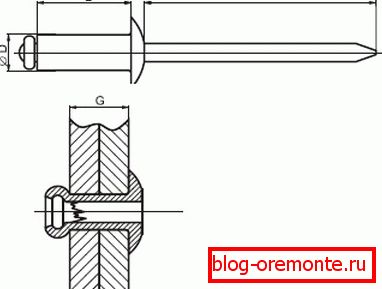

Тому рекомендуємо вам використовувати клепки. Клепка - з'єднання нерозбірне. Якщо в якості прожіліни у Вас прямокутна труба, то головка клепки прихована і неможливо розібрати паркан, не пошкодивши профнастил.

різка профлиста

Коли виготовляються ворота і хвіртка з профнастилу своїми руками, ні в якому разі не ріжте профнастил болгаркою або іншим абразивним інструментом.

• У місці абразивного різання відбувається екстремальний розігрів металу.
• Тут вигорає цинк, пластикове покриття і всі проміжні шари.
• Тому тут багато разів прискорюється процес корозії.
• Розлітаються іскри, також псують захисне покриття.

Тільки ножицями по металу або лобзиком. У тих місцях, де можна торкнутися рукою, наприклад в обшивці хвіртки, різану крайку краще пройти дрібною шкіркою для зняття задирок.
