Ворота ковані своїми руками робимо правильно

05-01-2018

Двері

На сьогоднішній день кування на воротах, це найпрестижніше і дороге задоволення. Немає напевно людини, яка не хоче її застосувати в обробці воріт. Але заважає дорожнеча конструкції.

У цій статті ми розповімо, як зробити ковані ворота своїми руками. Буде приведено покрокова інструкція для виконання робіт. Відео та фото елементів ви можете знайти в інеті. А ось про їх виготовленні ми розповімо нижче.

підготовка

Як і вся робота, наша теж вимагає підготовки. Скажу відразу, щоб зробити виріб, ви повинні мати хоч невелику понятті про роботу з металом. Виготовлення кованих воріт, це трудомісткий процес, тому і ціна елементів досить висока. Хоча все не так і страшно, як може здатися на перший погляд

Інструменти і матеріали

Потрібен набір інструменту, який є в наявності в будь-якому господарстві і ще дещо:

Будуть потрібні потужні лещата, які жорстко закріплені. Например к верстаку;
Треба будуть і маленькі тиси. Я наприклад використовував лекальні. Можна застосувати будь-які, але краще, щоб вони були достовірніше, просто важіль для вигину буде більше і робота тоді буде простіше;
Буде потрібно напівавтомат або електрозварювання. Якщо ви вибрали другий варіант, тоді купите тонкі електроди;
Гестер. Можна обійтися і без неї, але вона може полегшити роботу;

матеріали

Щоб зробити ковані ворота креслення слід зробити заздалегідь і розрахувати кількість матеріалу. (Див. Також Ворота - як вибрати) При виборі елементів каркаса найкраще застосувати профільну трубу.

Не забувайте, елементи кування значно збільшать вага виробу, тому застосовуйте потужний матеріал.

Профільна труба;
Листовий метал. Не варто брати менше одного мм;
Четирехграннік. Він буде потрібно для виготовлення підстави піки. Самий хороший варіант, це взяти чотирнадцятий. Менший розмір легше обробляється, але він просто не виглядає. Більший, вкрай складно обробляти;
Листовий метал з товщиною п'ять мм, він буде потрібно для виготовлення самих пік. Можете взяти їх кількість, скласти, додати 30% і ви отримаєте кількість цього матеріалу.

виготовлення воріт

Начинаем делать ворота ковані креслення есть и закуплен материал. Следует уяснить одну деталь, все элементы после выполнения изгиба и обрезки от установочной базы, немного увеличатся. Это следует учесть при крепеже. Если материал сильно будет пружинить, его следует отжечь, требуется нагреть и дать остыть на воздухе и после этого с ним будет проще работать.

установка стовпів

Конструкція буде кріпитися на стовпи. Які слід зробити досить потужні, щоб виключити провисання сворок. Їх найкраще зробити з металевої труби і обкласти лицьовою цеглою.

Отже:

Розмічаємо точки установки. При цьому не слід забувати про цеглу, яким буде обкладатися металева труба. Приплюсуйте товщину матеріалу. Робимо ями для установки стовпів. Їх глибина повинна бути не менше одного метра і ширина, більше самої конструкції на 10-ть см;
Вставляємо стовпи і засипаємо щебенем. Трамбуємо. При установці перевіряємо перпендикулярність установки за допомогою схилу. Якщо цю роботу виконати не правильно, тоді стулки у нас не стануть правильно;

Увага: Не застосовуйте матеріал для стовпа тонше 100 мм. Він не дасть в цьому випадку потрібної жорсткості кріплення. Стулки в процесі часу можуть провиснути. Краще застосувати товстостінну трубу.

Робимо розчин з цементу і піску в співвідношенні 1: 3, пропорція застосовується для цементу М300. У суху суміш додаємо воду і доводимо до рідкого стану. Для цього краще підійде дриль з насадкою. В суміші не повинно бути грудок і вона повинна бути однорідна;
Проливаємо утрамбований щебінь. Перевіряємо перпендикулярність розміщення. Якщо є відхилення, виправляємо. Чекаємо застигання.

Для того що б обкласти цеглою металевий стовп, робимо розчин, так як описано раніше, тільки доводимо його до стану сметани.

Кладка матеріалу виконується за допомогою кельми. Кожен наступний ряд повинен перекривати шов попереднього. Це дасть потрібну жорсткість конструкції;

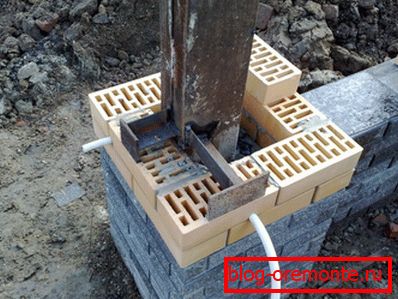

На висоті установки завісів слід приварити шинку, з товщиною не менше 5-ти см. І випустити її через шов. Це у нас будуть точки кріплення стулок. Якщо у вас сильно важка конструкція, її можна кріпити і на три завіса;
Чекаємо поки підсохне шов і робимо розшивку.

робимо стулки

Далее будет рассказано, как сделать ворота ковані креслення которых уже есть, не прямоугольного типа, а фигурного. По типу снимка в начале страницы. Верх может быть сделан и ломаный и с радиусами. Все зависит от вашего выбора.

Отже:

Виготовлення кованих воріт починаємо з підготовки місця, на якому будуть вестися роботи. Для цього вибираємо рівну площадку з розміром більше габаритів конструкції на два метри. Укладаємо два швелера з розмірами менше вироби за габаритами на 20-ть см. При укладанні слід користуватися будівельним рівнем, нам треба зробити ідеальну площину, яка паралельна землі. Якщо ми не виконаємо умови, у нас може вийти пропелер в конструкції, який досить складно виправити;
Повторюю, ми робимо не прямокутну форму воріт, а виконуємо в верху вироби радіус або робимо ламану лінію. Для цього вирізаємо з профілю стійки з довгою яка вказана в кресленні;
Розкладаємо елементи на зварювальному місці. Перевіряємо косинцем правильність виконання кутів. Прихоплює стики за допомогою зварювання;

Увага: При укладанні елементів слід виміряти діагональ. У нас повинна вийти правильна геометрична фігура. Якщо цього не зробити у нас не вийдуть правильні ворота. Для вимірювання діагоналі застосуєте капронову нитку, за допомогою якої можна зробити досить точні виміри.

Якщо при вимірах видно невідповідність, тоді це усуваємо за допомогою молотка. Приварюють нижні кути остаточно. У нас вийшов прямокутник. У ньому верхні кути зварені, а верхня перемичка тільки прихвачена. Вона нам потрібна для фіксації. Замість неї відразу краще прихопити арматуру, яка буде міцно фіксувати геометрію вироби;

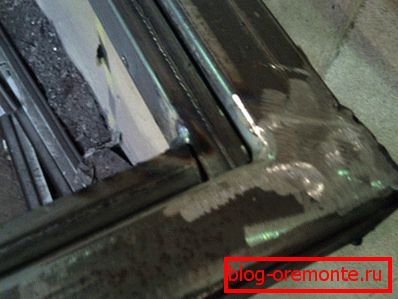

Зачищаємо напливи зварювання за допомогою болгарки і зачистного кола;

Увага: При виконанні зварювання, краще жорстко приєднати елементи каркаса до швелеру за допомогою струбцини. Проводячи зварювання, елемент нагрівається і його веде. Струбцина буде тримати матеріал і не дасть йому піти в сторону. Знімати її можна тільки поле повного остигання точки з'єднання.

Тепер піднімаємо раму стулки і укладаємо її на лист металу. По внутрішній частині прихоплює профільну трубу до листа металу;
Якщо потрібно зробити ламану лінію вгорі ми чинимо таким чином. Спочатку креслимо її на аркуші металу, який зверху у нас перевищує розмір воріт. Ріжемо профіль в потрібний розмір. Прикладаємо до листу і стикуємося з бічним профілем, який закріплений остаточно. Прихоплює елементи і лист за допомогою напівавтомата. Робимо обрізку аркуша за допомогою болгарки і відрізного круга. Скріплюємо деталі за допомогою струбцин. Виконуємо остаточну зварювання. Чекаємо повного охолодження. Знімаємо струбцини. Зрізаємо арматуру для фіксації вироби. Зачищаємо напливи зварювання за допомогою болгарки. Стулка готова. Верхня част має форму, яку ви накреслили;

Тепер зробимо радіус в верху стулок. Тут зробити його трохи складніше. Не можна виконати окремо дві дуги верхнього елементу симетрично. Якщо з ламаної лінією можна просто креслити на другий стулці точно той же розмір, то при виконанні дуги це буде важко. Нам просто в цьому випадку потрібно зробити дві заготовки стулок.

Кладемо приготовлену стулку на лист і прихоплює, як і в першому варіанті;
Заміряємо довжину верхньої планки і відрізаємо заготівлю, тільки плюс 30% до потрібної довжини. Це піде на радіус;
Якщо потрібно виконати невеликий радіус. Тоді Один кінець закріплюємо в лещата, які жорстко закріплені. Беремо трубу порядку одного метра і діаметром трохи більше від профілю і потроху погойдуються рухами згинаємо її. Другий радіус робимо точно так же. Тільки приміряємо його до першого періодично. Щоб вони вийшли однаковими;

Увага: Коли ви будете гнути профіль. Ні в якому разі не можна робити різкого зусилля. Треба робити плавні рухи в одному напрямку.

Якщо застосувати силу, труба може вдіяти не вигин, а перелом. Цього не можна допустити.

Прикладаємо до верхньої частини стулки. Відзначаємо рівень обрізки країв. Обрізаємо за допомогою болгарки і відрізного круга. Докладаємо. Прихоплює. Дивимося правильність кріплення. Обрізаємо зайвий лист. Кріпимо за допомогою струбцин. Варимо остаточно. Знімаємо напливи зварювання. Чекаємо охолодження. Знімаємо струбцини. Стулка готова.

Тепер розглянемо, як зробити великий радіус, коли його досягти за допомогою вигину не вийде.

Вирізаємо заготовку з розміром більше на 30%. З одного боку робимо заріз під гострим кутом;
Ставимо заготовку в тиси і затискаємо один край;
М'яко натискаємо на другий край і робимо потрібний радіус;

Увага: Гинув слід проводити з двох кінців. Не намагайтеся зробити лінію вигину по частинах. Виконати правильний радіус в цьому випадку не вийде. Заріз робіть не великі.

Приміряйте заготовку, при необхідності розріз завжди можна збільшити. Якщо відразу зробити великий, надалі доведеться багато заварювати і зачищати, а це великий обсяг роботи.

Коли радіус підходить до проведеної лінії, робимо все так, як описано вище.

робимо піки

Практично у всіх елементах кування застосовуються піки. Вони виконуються наступним чином.

Для початку визначаємося з розмірами цього елемента. Після цього беремо габаритні розміри і наносимо їх на лист з товщиною 5-ть мм;
У нас вийшли прямокутники, які ми вирізаємо за допомогою болгарки і відрізного круга;
Якщо потрібно, тоді робимо потрібні радіуси на наждаку;
Тепер нам треба елементу надати об'ємний вигляд. Для цього можна за допомогою болгарки і зачистного кола зняти кути під потрібним нахилом і у нас вийде деталь, яка має обсяг. Є другий варіант, розігріти заготовку за допомогою газового зварювання і тоді заплескала краю молотком.

Увага: Нагрівання робите до білого кольору, інакше матеріал буде погано Плющ. При роботі обов'язково одягніть окуляри та одяг з брезенту.

Інакше вас можуть поранить іскри. Не в жодному разі не охолоджуйте заготовку, інакше ви просто загартувати елемент. Нехай остигає природним шляхом.

Спиральный прут

Піку часто кріплять на четирехграннік, на якому є спіраль. Ви її можете самі зробити. Давайте розглянемо поетапно цей процес.

Відрізаємо четирехграннік потрібного розміру;
Припустимо, нам треба зробити спіраль на будь-якій ділянці заготовки на відстані 10-ть см, або може дві ділянки зі спіраллю, це не важливо принцип один і той же. Ставимо ризики на заготівлі з відстанню 10-ть см;
Затискаємо в жорстко закріплених лещатах по лінії, де буде починатися спіраль;
Беремо тиси лекальні і затискаємо по лінії закінчення витків;
Обертаємо лекальні тиси по осі четирехгранніка і робимо спіраль.

Увага: Считаем кількість повних витків, якщо цього не робити, елементи будуть не симетричними. Повний оборот, дорівнює одному витку на матеріалі.

Після цього знімаємо заготівлю і ріхтуем її.

Виконуємо елементи з радіусом

В елементах кування є безліч радіусів, з якими виконуються різні фігури. Для їх виготовлення використовують чотиригранну заготовку або коло. Все залежить від обраного візерунка.

Для виконання радісних фігур, нам буде потрібно взяти листовий метал, з товщиною не менше 3-х мм;
Креслимо потрібний малюнок на аркуші;
При вигині більш ніж пів кола, на величину кола треба відрізати від труби такого діаметру кільце, з висотою близько 20-ти мм;
Для неповного діаметра підійде і будь-яка арматура з довгою 20-ть мм. Це буде стовпчик, який кріпиться на місці загину на аркуші металу;
Тепер робимо так: На малюнку де крайні точки загину приварюють такі елементи. На початку візерунка завжди має йти кільце з труби;
Докладаємо четирехграннік до першого кільця і прихоплює його зварюванням. Починаємо виконувати вигин, при цьому тягнемо заготовку за її вільний край однією рукою і акуратно молотком пристукивают на місці вигину молотком іншою рукою. Цим ми знімаємо напругу металу. І так доходимо до наступного загину. Прихоплює у верхній точці зварюванням т продовжуємо гнути.

Увага: Заготівлю завжди беріть розміром, більше візерунка. Треба що б було за що тягнути. Якщо ви попередньо прогріється елемент газозварюванням, тоді він взагалі буде гнутися як пластилін. Ніколи не поспішайте. Робіть рівномірний натиск.

Вищепереліченими способами можна зробити практично будь-яку фігуру. Головне трохи подумати. Вкрай мало елементів робиться чистої куванням. Більшість виконується так, як говорилося раніше. Головне робіть елементи відразу на дві стулки і за одним шаблоном. Ціна питання не така висока, як може здатися на перший погляд Зробити можна все.

Завершення роботи

Після того, як зроблені елементи кування їх відразу слід обробити антикорозійної рідиною і дати просохнути. З'явиться білий наліт який слід видалити за допомогою дрантя.

Отже:

На стулках робимо отвори для кріплення замків і завісів. Слід це зробити відразу, після кріплення стулок це зробити буде складніше. У другій стулці отворів не робимо для засувок, цю роботу треба виконувати в зборі;

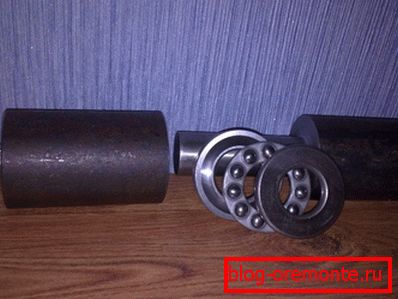

Беремо завіси і приварюють їх. Слід зауважити, застосовуйте ці елементи тільки потужні, які і призначені для воріт. Краще вибрати конструкцію з підшипниками. Вони забезпечать потрібну плавність ходу стулок;

Можна взяти базовий завіс і виконає його, як кований. Для цього на аркуші металу малюємо потрібну форму. Вирізаємо за допомогою болгарки. Зрізаємо краю і надаємо обсяг. Приварюють до бази. Приклади форм наведені нижче.
Кріпимо елементи кування до стулок воріт, для цього застосовуємо напівавтомат. Робимо з'єднання точковим методом. Це заощадить час і матеріал;
Зачищаємо напливу зварювання. Повністю знежирюємо стулки. Наносимо шар грунтовки. фарбуємо;
Навішуємо ворота на стовпи;
Робимо отвори для замикання замка на другий стулці.

Увага: Не забуваємо, що знизу воріт повинен бути зазор близько 10-ти см. Який забезпечить нормальну роботу конструкції в зимовий час. Особливу увагу зверніть місцях зварювання, в цих точках швидше за все з'являється корозія. Застосуйте для обробки поверхні антикорозійну грунтовку.

Якщо ви вирішили автоматизувати ворота, тоді не забувайте, що це треба передбачити. (Див. Ворота підйомні) Зробити місце для важелів і прокладки кабелю. Робіть все по інструкції і конструкція буде служити вам довгі роки.
