Як підключити прохідний вимикач

Всі стикалися з ситуацією, коли для включення освітлення необхідно перетнути темну кімнату. Це доставляє масу незручностей, допомогою в подібній ситуації стане установка прохідного вимикача, що дозволяє керувати освітленням з різних місць. У цій статті ми розповімо вам, як підключити прохідний вимикач, продемонструємо схема підключення, а також покажемо фото і відео інструкцію.

Призначення прохідного вимикача

Прохідні вимикачі використовують для включення і виключення освітлювальних приладів з різних кінців кімнати, коридору або на сходових маршах. Схема їх роботи дозволяє не повертатися до першого пристрою і вимикати світло з зручного місця.

За своїм виконання вони бувають:

• одноклавишные;
• двоклавішні;
• трехклавішние.

Конструкція пристрою визначає кількість підключаються до нього освітлювальних приладів і точок відключення. Крім управління клавішами існує сенсорна модель.

Будь-вимикач служить для розриву фазного проводу і знеструмлення електроприладів, але специфіка прохідного вимикача полягає в тому, що розмикаючи один ланцюг, він замикає контакти парного перемикача.

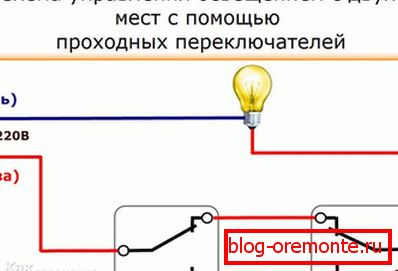

На відміну від звичайного пристрою, що підключається двома проводами, прохідний вимикач вимагає трижильні комутації. За своєю суттю він є перемикачем, що направляють напруга з одного контакту на інший. Освітлення включається, коли клавіші на обох пристроях знаходяться в одному положенні і вимикається, коли становище змінюється. Управління може здійснюватися не тільки з двох, але і з трьох і більше місць, для цього в схему підключається перехресний перемикач, а якщо необхідно, то кілька. Одноклавішний вимикач оснащений трьома клемами. Двоклавішний пристрій має 5 клем: по дві для з'єднання з вимикачами і одну загальну. У трьохклавішний вимикача більш складний пристрій, але, маючи схему, розібратися в цьому не надасть складності.

Монтаж прохідного вимикача

Схема підключення незначно відрізняється від монтажу звичних вимикачів, але наявність трьох проводів замість двох змушує задуматися. Розглянемо призначення кожного з них. Два дроти використовуються в якості перемичок між рознесеними по кімнаті вимикачами, а третій служить для подачі фази. Перед тим як почати підключати прохідний вимикач, купите комутаційну коробку, в якій буде відбуватися з'єднання проводів.

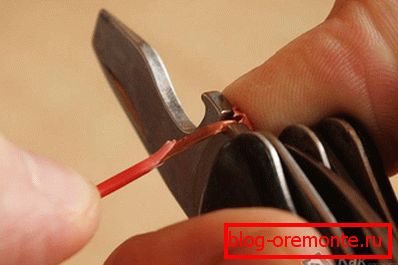

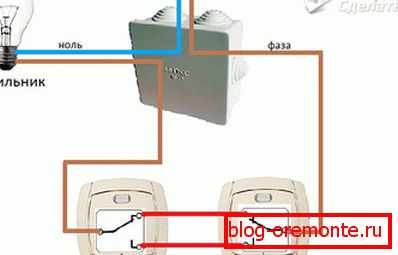

Кінці проводів звільняються від ізоляції на 2-3 см - це потрібно для скручування. Якщо дроти будуть з'єднані сполучними колодками, то провід зачищається не більше ніж на 1 см. У распредкоробкі провід, що подає харчування від розподільного щита, скручується з вхідним контактом першого вимикача. Два залишилися вихідних контакту з'єднуються з такими ж проводами від другого пристрою. Вхідний контакт другого вимикача скручується з проводом від лампи. Нульовий провід від освітлювального приладу з'єднується з нулем, які прийшли від щитка. Всі місця скруток закриваються ізоляційною стрічкою. Перетин проводів для маршових вимикачів підбирається за потужністю керованого освітлення.

Пристрій, що контролює дві групи світильників

Встановлювати двоклавішний прохідний вимикач доцільно в великому приміщенні, де необхідно управляти декількома освітлювальними приладами. Його конструкція являє собою два одинарних вимикача в загальному корпусі. Монтаж одного пристрою для контролю двох груп дозволяє заощадити на прокладанні кабелю до кожного з одноклавішних вимикачів.

Такий прилад використовується для включення світла у ванній і туалеті або в коридорі і на сходовому майданчику, він здатний включати лампочки в люстрі декількома групами. Для монтажу прохідного вимикача, розрахованого на дві лампочки, знадобиться більше проводів. До кожного підводиться шість жив, так як на відміну від простого Двоклавішний вимикача, прохідний не має загальної клеми. По суті, це два незалежних вимикача в одному корпусі. Схема комутації вимикача з двома клавішами виконується в наступній послідовності:

1. У стіні встановлюються подрозетники для пристроїв. Отвір для них вирізається перфоратором з коронкою. До них по штроби в стіні підводяться два дроти з трьома жилами (або від распредкоробкі один шестіжільний).
2. До кожного освітлювального приладу підводиться трижильний кабель: нульовий провід, заземлення і фаза.

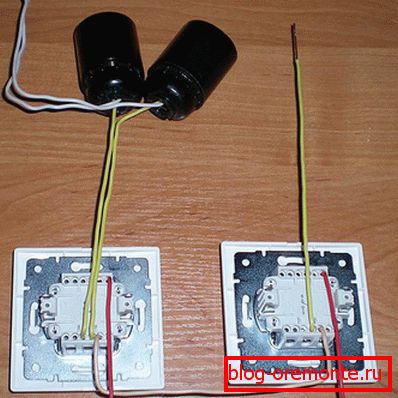

3. У комутаційної коробки фазний провід підключається до двох контактів першого вимикача. Два пристрої з'єднуються між собою чотирма перемичками. До другого вимикача приєднуються контакти від світильників. Другий провід освітлювальних приладів комутується з нулем, що приходять з розподільного щита. При перемиканні контактів загальні ланцюга вимикачів попарно змикаються і розмикаються, забезпечуючи включення і виключення відповідного світильника.

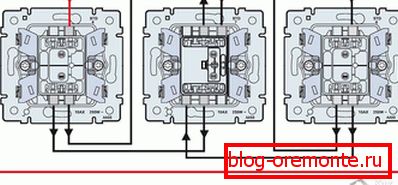

Двоклавішні вимикачі також використовують при необхідності керувати освітленням з трьох або чотирьох місць. Між ними встановлюється подвійний вимикач перехресного типу. Його підключення забезпечують 8 проводів, по 4 для кожного кінцевого вимикача. Для монтажу складних з'єднань з безліччю дротів рекомендується використовувати комутаційні коробки і виконувати маркування всіх кабелів. Стандартна коробка O 60 мм не вмістить велику кількість проводів, потрібно збільшити розмір виробу або поставити кілька спарених або придбати розподільну коробку O 100 мм.

Важливо пам'ятати, що вся робота з електропроводкою і монтажем приладів виконується при відключеному напрузі.

Так само рекомендуємо до прочитання статтю "Як полагодити вимикач світла".
