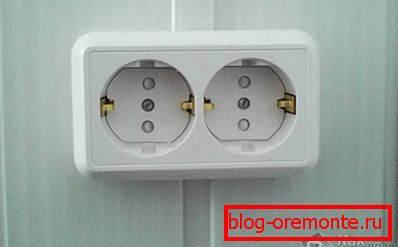

Як підключити розетку із заземленням

У приватних будівлях і квартирах нової забудови, електропроводка яких виконана з використанням трижильні проводки, проблема заземлення, як правило, вирішується легко. Але як підключити розетку із заземленням в будинках старої забудови, відомо не всім.

У таких будинках електропроводка виконана у вигляді двухпроводной лінії, через це завдання дещо ускладнюється. Для її вирішення вам буде потрібно провести ряд додаткових дій. Операції ці зводяться зазвичай до організації ще однієї (заземляющей) жили, простягнутою від квартирного щитка до заземленого під'їзної електричного щита.

варіанти заземлення

При проведенні електромонтажних робіт, що дозволяють без проблем підключати в мережу розетку із заземленням, можливі наступні варіанти:

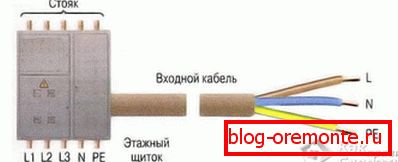

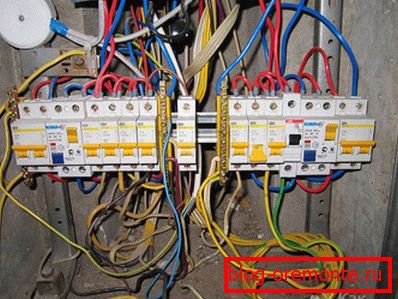

• Прокладка додаткової шини, виконаної з мідного дроту певного діаметру і простягнутою з приміщення до під'їзної розподільного щитка з вільними заземляющими клемами.
• Облаштування так званого «занулення», суть якого полягає в підключенні заземлювального контакту розетки до «нульового» дроту. Фахівці-електрики вважають такий спосіб підключення більш кращим, оскільки в цьому випадку з'являється можливість використання в лінії пристроїв захисного відключення.

Ізоляція підводяться в квартиру проводів для зручності підключення виконано різним кольором. Провід заземлення відповідно до стандарту має ізоляцію змішаного жовто-зеленого кольору, в той час як фазний провід виконується зазвичай в коричневій або червоною оболонці. «Нульовий» ж провід в більшості випадків виконується у синій або блакитний ізоляції.

При наявності в квартирі розподільних коробок підключення може бути виконано безпосередньо до них (за наявності третьої заземляющей жили, звичайно).

порядок підключення

Безпосередньо перед тим, як підключити подвійну розетку із заземленням, вам доведеться виконати наступні підготовчі операції:

• зачистити кінці проводів, що підводять електроживлення до розетки;
• видалити з монтируемого вироби декоративну кришку;
• послабити кріпильні болти на клемах, до яких згодом будуть підключатися жили електропроводки.

Подальші маніпуляції, пов'язані з підключенням розетки, зводяться, як правило, до наступних операцій:

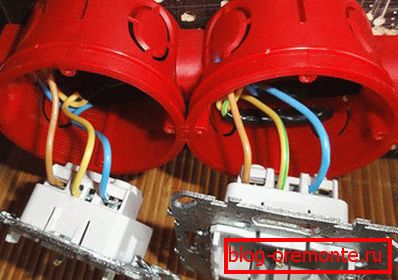

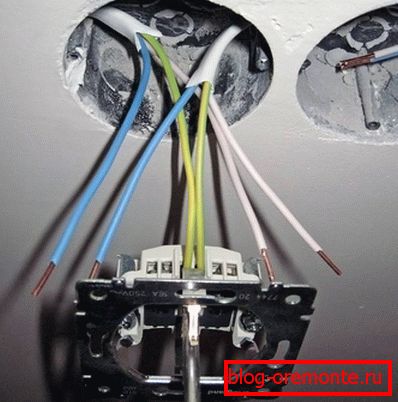

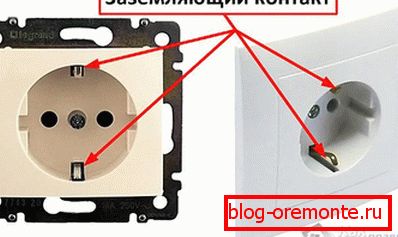

1. Кінці проводів, виведені з пластмасовою посадкової коробки, підводяться до контактів і заправляються у відповідні клемні отвори. Фазний і нульовий дроти ви можете підключати без урахування їх функціонального призначення (тобто їх можна міняти місцями). На відміну від них заземлювальний провідник має підключатися до клемника зі спеціальним позначенням, що представляє собою символ заземлення.

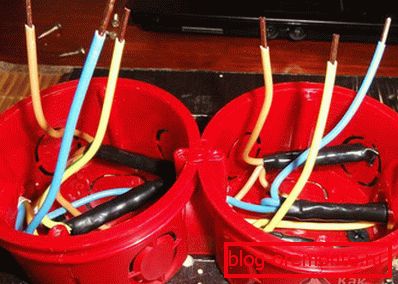

2. Після підключення проводів корпус розетки без кришки кріпиться саморізами до монтажної пластиковій коробці (підрозетник); при цьому живлять дроти акуратно заправляються в його корпус.
3. Розеткові вироби старого зразка оснащені спеціальними лапками, які дозволяють фіксувати його корпус шляхом затягування гвинтів.
4. Після закріплення розетки в підрозетники слід ще раз перевірити затяжку болтів на Клемники і тільки потім встановити на місце декоративну кришку.

На закінчення необхідно попередити вас про те, що перед проведенням всього комплексу заходів по підключенню розетки, обов'язково слід зняти електроживлення з усією квартири. Таке відключення проводиться зазвичай за допомогою виключення відповідного автомата або викручування пробок.

Відео

У наступному відео можна побачити, як на професійному рівні встановлюється розетка із заземленням:

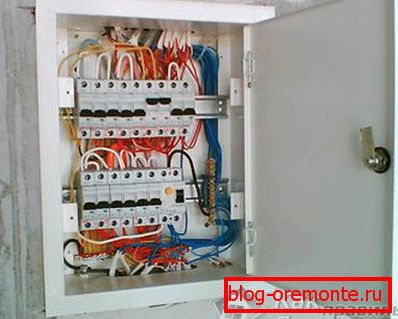

Фото

схеми

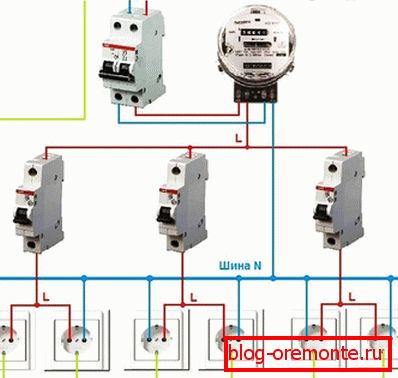

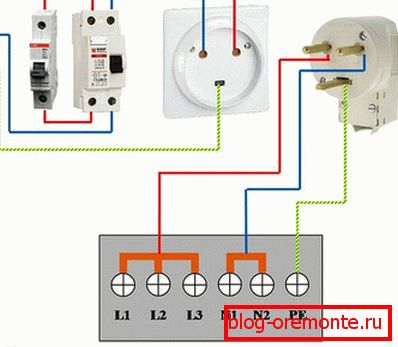

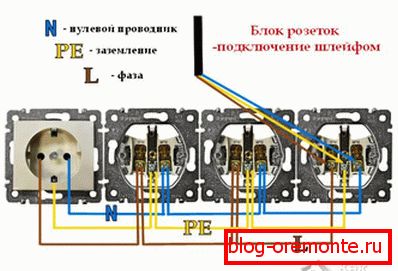

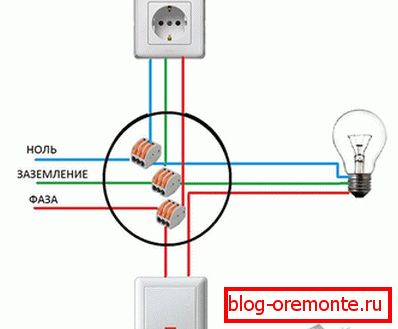

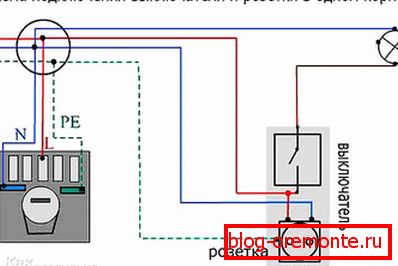

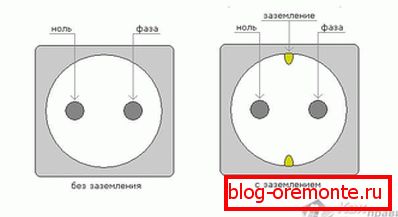

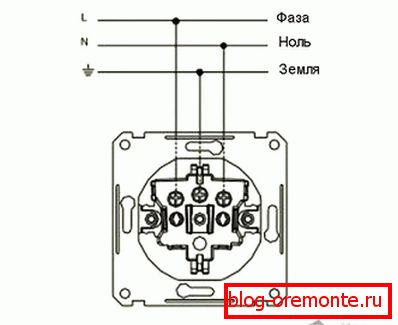

Запропоновані нами схеми допоможуть вам грамотно під'єднати розетку із заземленням:
