Як правильно підключити узо

Якщо у вашій квартирі є велика кількість побутової техніки, тоді вам в обов'язковому порядку слід встановити такий апарат, як УЗО. Інакше вся побутова техніка буде перебувати під великою загрозою. У статті ми розглянемо як правильно підключити подібний пристрій і автомат в квартирі і приватному будинку, продемонструємо схеми, фото і відео інструкції.

Навіщо потрібен

Монтаж таких пристроїв необхідний з кількох причин. Головним чином, він був розроблений для захисту. Від чого? По-перше, УЗО захищає людей від ураження їх струмом, особливо в тих випадках, коли в електроустановці існують несправності. По-друге, пристрій спрацьовує і відключає струм через випадкового або помилкового зіткнення з струмоведучими частинами електроустановки, на випадок коли відбувається витік струму. І, по-третє, запобігає займання електропроводки в разі замикання. Як видно з перерахованого, цей автомат насправді виконує найважливішу функцію.

Сьогодні можна зустріти диференціальні автомати, особливість яких полягає в об'єднанні автоматичного вимикача і ПЗВ. Їх перевага полягає в тому, що в щитку вони займають менше місця. У всіх випадках при підключенні всі контактні з'єднання повинні підводити до нього не знизу, а тільки зверху. Одна з причин полягає в більш естетичний вигляд. Але існує куди більш вагома причина. Справа в тому, що УЗО здатний знижувати коефіцієнт корисної дії роботи всіх побутових предметів. Більш того, при ремонтних роботах електрик не заплутатися, і йому не доведеться вивчати складні, заплутані схеми. Отже, тепер настав час розглянути варіанти підключення.

методи підключення

Відомі чотири варіанти підключення:

1. Підключення двополюсного до однофазної мережі.
2. Підключення чотириполюсним до трифазної мережі із застосуванням нейтрали.
3. Підключення чотириполюсним до трифазної мережі без використання нейтрали.
4. Підключення чотириполюсним в однофазної мережі.

Розглянемо кожен випадок окремо.

Підключення двополюсного УЗО до однофазної мережі

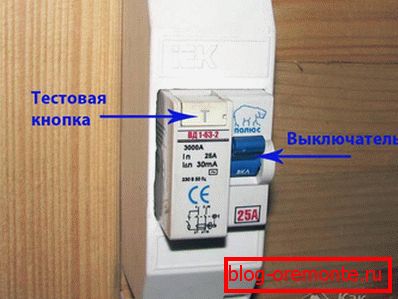

Серед усіх перерахованих методів підключення, це, мабуть, найпоширеніша схема. При її підключенні відсутні складні звороти. Більш того, такий прилад можна підключити і самостійно. Для цього на корпусі або в паспорті необхідно дізнатися, де саме на автоматі розташовується нейтраль або нуль, а також фаза. Як правило, на автоматі вказані такі знаки 1,2 і N. 1 - має на увазі приходить фазний провідник, 2 - вихідний фазний провідник і N позначає нуль або нейтраль.

Одне з головних умов підключення такого УЗО полягає в тому, що він встановлюється в усіх випадках після автоматичного вимикача! Така вимога дозволяє захищати електролічильник від збільшення струму.

Бували випадки, коли пристрій виходив з ладу. Чому? Вся справа в тому, що через нього пройшов струм, що перевищує його номінальний робочий струм. Щоб такого не було у вашому випадку, купуйте прилад з якомога з більшим номінальним робочим струмом. Більш того, при підключенні важливо дотримувати правильну послідовність. Інакше в процесі його експлуатації можуть виникнути проблеми. Наприклад, якщо при підключенні переплутати клеми нуль з фазою, то прилад відразу вийде з ладу.

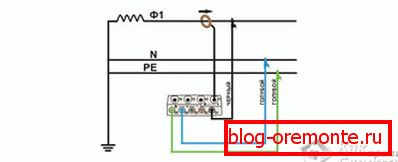

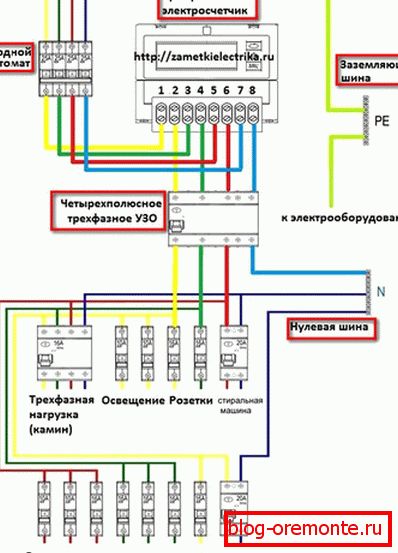

Підключення чотириполюсним УЗО до трифазної мережі із застосуванням нейтрали

Такий метод підключення також досить поширений. Принцип його підключення практично нічим не відрізняється від однофазної мережі. Тільки в цьому випадку монтується чотириполюсні УЗО. У ньому є чотири приходять дроти, які на автоматі позначаються так А, В, С і нуль (N). Як правило, схема підключення вказана на корпусі автомата. Єдина відмінність може полягати в тому, що на чотириполюсним приладі нуль може перебувати з іншого боку. Найголовніше, правильно підключити виходи і входи.

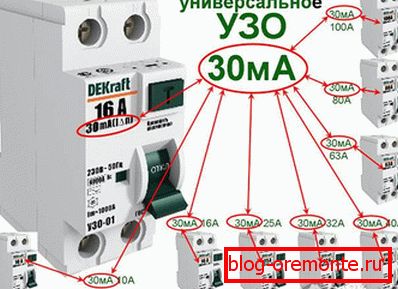

Такі УЗО використовуються для захисту від пожежі електропроводки на великі струми витоку. Якщо використовувати його для захисту від ураження струмом людини, то рекомендується використовувати точку витоку, яка дорівнює від 10 до 30 мА.

Для самої ж захисту пристрою безпосередньо перед ним монтується автоматичний вимикач.

Підключати однофазні мережі краще за все за допомогою нульової шинки, яка монтується безпосередньо в щитку на DIN-рейку.

Також при підключенні вкрай важливо дотримуватися кольорове маркування дроти, а також підключення нульового і фазного провідника.

Підключення чотириполюсним УЗО до трифазної мережі без використання нейтрали

Дану схему використовують в більшості випадків для підключення трифазних електродвигунів. Автомат відключить його від мережі, як тільки виникне невелике замикання обмоток. Для підключення трифазного двигуна необхідно три фази живильної напруги, а саме А, В і С. Також потрібно захисний провідник РЕ, який буде служити в якості заземлення корпусу. В результаті немає сенсу купувати п'яти жильний провід, а достатньо буде чотири жили.

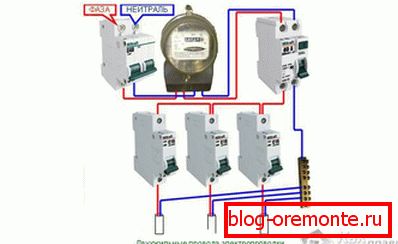

Підключення чотириполюсним УЗО в однофазної мережі

Це використання можна сміливо назвати нераціональним і доцільним. Однак в деяких випадках це єдине вірне рішення. Наприклад, якщо в майбутньому ви плануєте розширити електропроводку, перевівши її на трифазну мережу або додати кілька однофазних мереж. Більш того, таку схему використовують у випадках тимчасового використання аварійної заміни несправного двополюсного УЗО. Підключення проходить досить просто. Для цього нуль і фаза підключається до відповідної клеми. При цьому підключення фазного провідника на клему виконується тільки в тому випадку, якщо підключена в даний момент кнопка «Тест». Така клема розташовується поруч з нульовою.

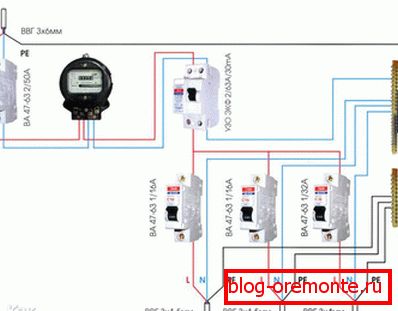

Підключення в квартирі і в приватному будинку

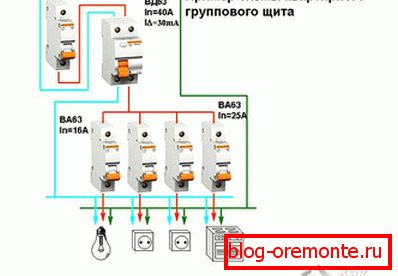

Схема підключення в квартирі виконується тільки за однофазною мережі. З цієї причини підключення виконується в наступному порядку:

1. Вступної автомат.
2. Електролічильник.
3. ВООЗ 30 мА.
4. Проводка електромережі по квартирі.

Якщо у вас в квартирі присутні силові споживачі електроенергії, наприклад, пральна машинка або електропіч, тоді рекомендується підключатися захисний пристрій УЗО додатково.

Що стосується підключення автомата в приватному будинку, то послідовність підключення наступна:

1. Вступної автомат.
2. Електролічильник.
3. Автомат від 100 до 300 мА, вибір здійснюється в залежності від кількості споживаного струму всієї побутової техніки.
4. Автомат для індивідуального споживання струму. Як правило, використовується від 10 до 30 мА.

Отже, ми розглянули з вами деякі особливості і відмінності підключення ПЗВ в тих чи інших обставинах. Найголовніше, пам'ятайте про те, що якщо у вас немає і зовсім уявлення про дану систему, то краще не експериментуйте.

Відео

Кілька слів про типові помилки при підключенні УЗО:

схеми

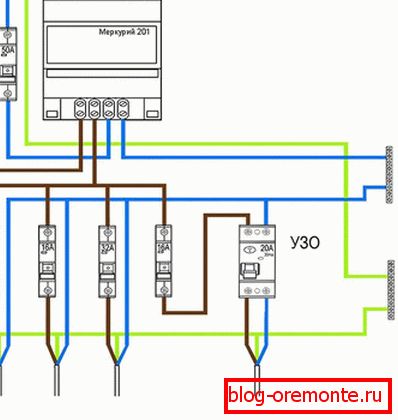

Щоб правильно встановити УЗО, пропонуємо вам ознайомитися з деякими схемами його підключення:
